电抄乡电吃渔捌拉 2.按用途分类 (1)低压配电电器：如 对这类电器的要求是：分断能力强、限流效果好、 动稳定性和热稳定性好 (2)低压控制电器：用于各种控制电路和系统的电器，如： 对这类电器的要求是：有一 定的通断能力，且耐受操作 频率高、电气寿命和机械寿 命长。 第章常用低压电器
电削乡电吃嬷制说光 0 (3)低压主令电器：如 对这类电器的要求是：耐受 操作频率高、电器机械寿命长 和抗冲击性能好。 (4)低压保护电器：如 对这类电器的要求是：可靠性高、反应灵敏、具有 定的通、断能力。 交泼牵引电磁铁 (5)低压执行电器：如 口电磁耦合器 对这类电器的要求是：可靠性高、反应灵敏、具有一定的通 断能力。 第章常用低压电器
电抄乡包吃渔制拉水 5.1.3低压电器的电磁机构及执行机构 1.电磁机构 (1)结构形式 电磁式低压电器的应用最为普遍。电磁机构是电磁式低压电 器的感测部件，通常由电磁线圈、铁芯（静铁芯）和衔铁（动 铁芯)三部分组成。 动铁芯 动铁芯 动铁花 线 静铁芯 衔铁沿棱角转动的拍合式 衔铁沿轴转动的拍合式 衔铁沿直线运动的双E直动式 电磁式低压电器的作用是将电磁能量转换成机械能量，带动 触头动作使之闭合或断开，从而实现电路的接通或分断。 第章常用低压电器

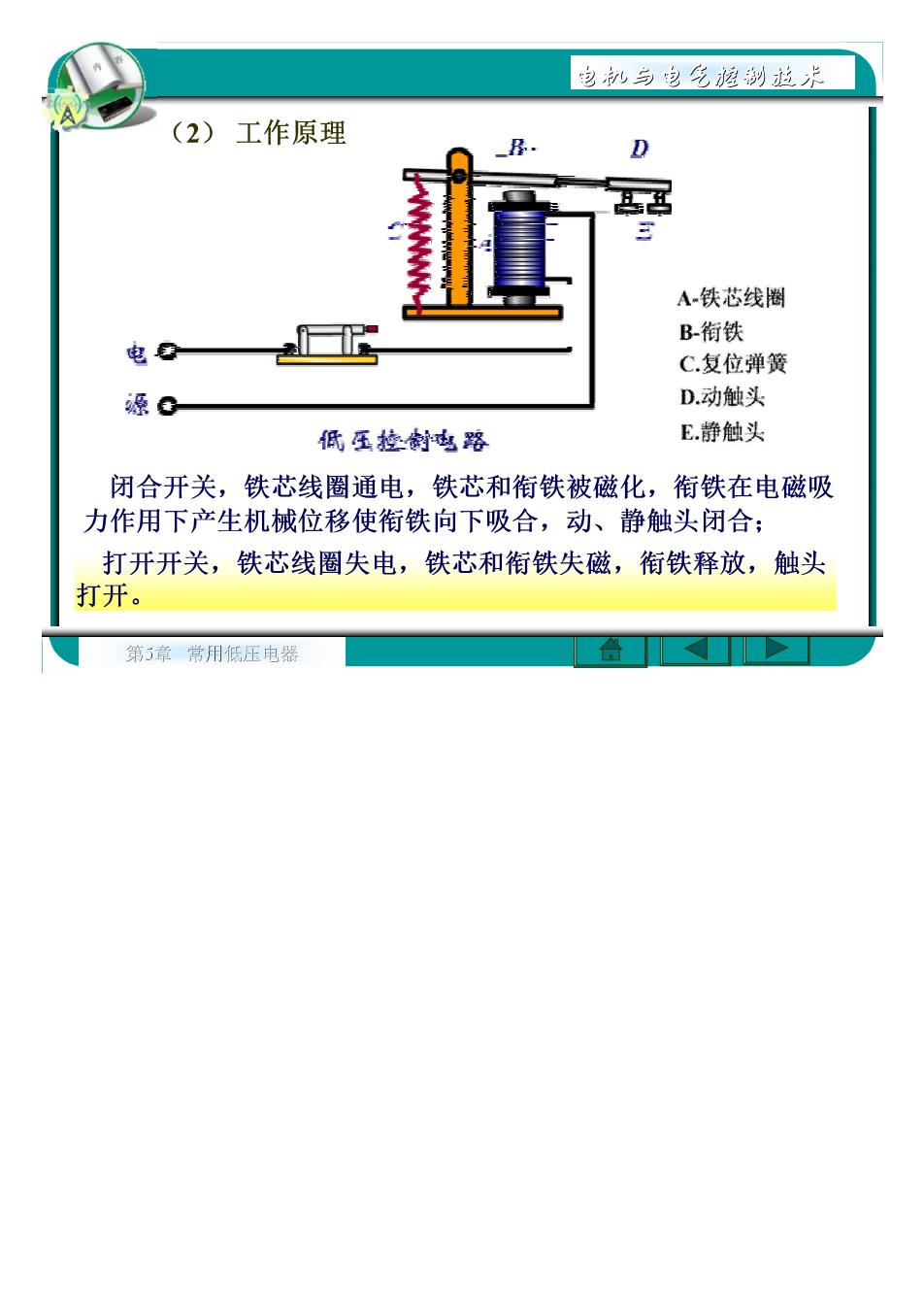

电削与电吃嬷制说光 (2)工作原理 白 A铁芯线圈 B衔铁 电 C.复位弹簧 源0 D.动触头 低压控榭路 E静触头 闭合开关，铁芯线圈通电，铁芯和衔铁被磁化，衔铁在电磁吸 力作用下产生机械位移使衔铁向下吸合，动、静触头闭合： 打开开关，铁芯线圈失电，铁芯和衔铁失磁，衔铁释放，触头 打开。 第章常用低压电器
电抄乡包吃渔别拉水 2.执行机构 电磁系统的执行机构是由静触头和动触头构成的，起接通和 分断电路的作用，因此必须具有良好的接触性能。 点接触桥式能头 接触桥式触头 )就接能指形头 触头的结构形式主要有桥式触头和指形触头，桥式触头在接 通与断开时由两个触头共同完成，有利于灭弧，这类结构触头 的接触形式一般是点接触和面接触。指形触头在接通或断开时 产生滚动摩擦，能去掉触头表面的氧化膜，从而减小触头的接 触电阻，指形触头多采用线接触。 第章常用低压电器
