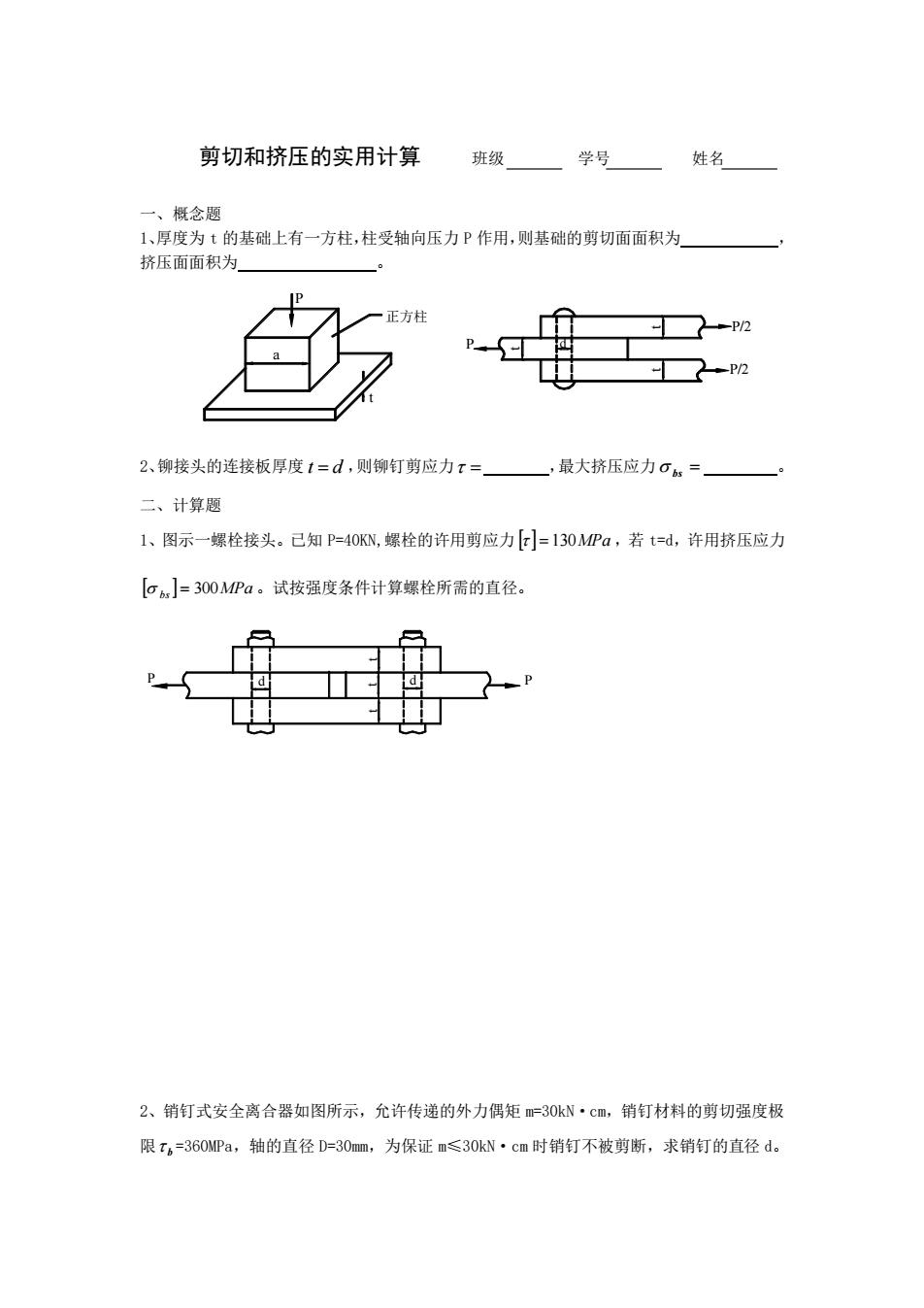

剪切和挤压的实用计算班级学号姓名、概念题1、厚度为t的基础上有一方柱，柱受轴向压力P作用，则基础的剪切面面积为挤压面面积为2、铆接头的连接板厚度t=d，则铆钉剪应力t=，最大挤压应力%二、计算题1、图示一螺栓接头。已知P=40KN,螺栓的许用剪应力[]=130MPa，若t=d，许用挤压应力[os]=300MPa。试按强度条件计算螺栓所需的直径。D2、销钉式安全离合器如图所示，允许传递的外力偶矩m=30kN·cm，销钉材料的剪切强度极限t，=360MPa，轴的直径D=30mm，为保证m≤30kN·cm时销钉不被剪断，求销钉的直径d

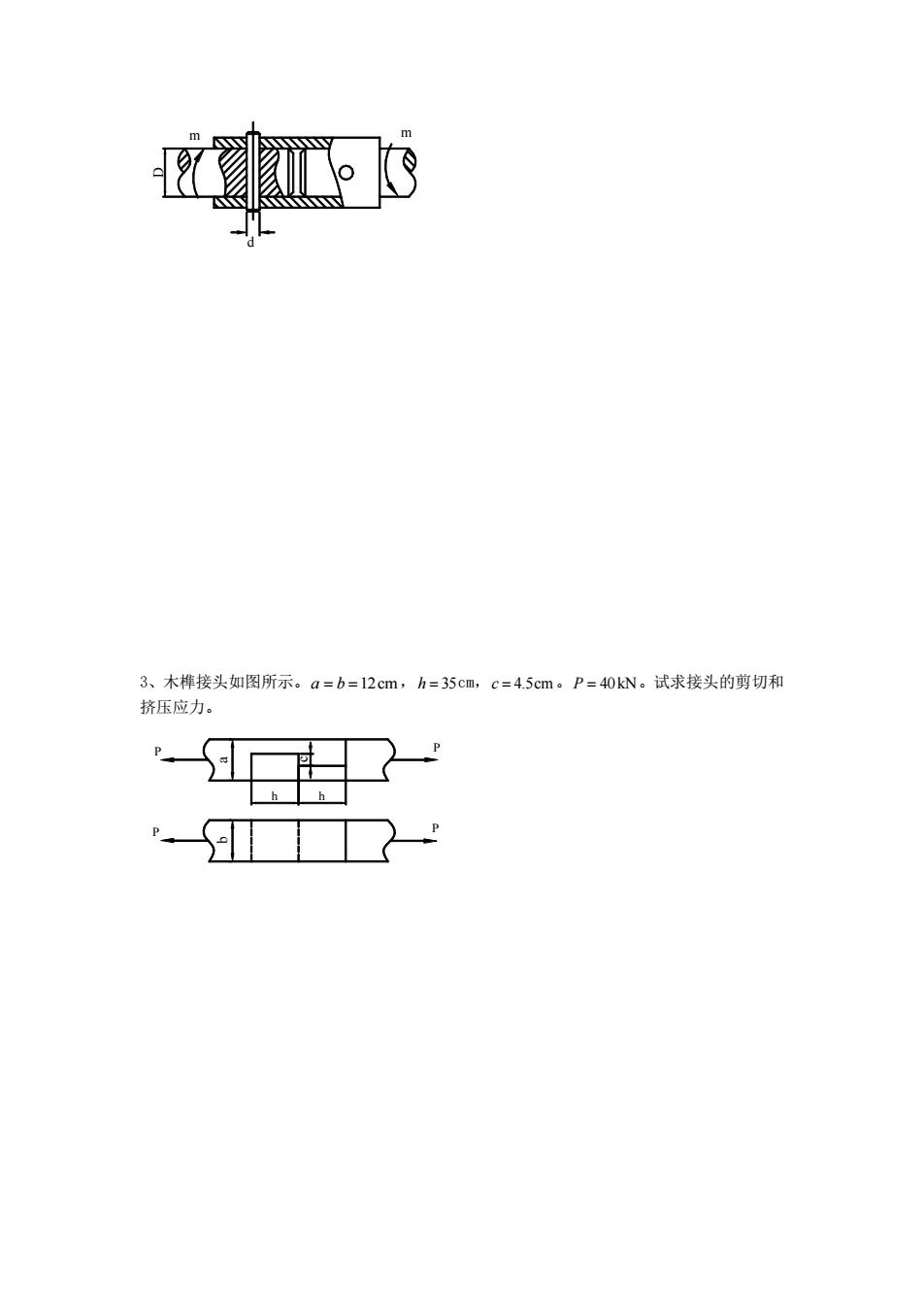

剪切和挤压的实用计算 班级 学号 姓名 一、概念题 1、厚度为 t 的基础上有一方柱，柱受轴向压力 P 作用，则基础的剪切面面积为 ， 挤压面面积为 。 a t P 正方柱 P t t d t P/2 P/2 2、铆接头的连接板厚度 t = d ，则铆钉剪应力 = ，最大挤压应力 bs = 。 二、计算题 1、图示一螺栓接头。已知 P=40KN,螺栓的许用剪应力 = 130MPa ，若 t=d，许用挤压应力 bs = 300MPa 。试按强度条件计算螺栓所需的直径。 t t P d t d P 2、销钉式安全离合器如图所示，允许传递的外力偶矩 m=30kN·cm，销钉材料的剪切强度极 限 b =360MPa，轴的直径 D=30mm，为保证 m≤30kN·cm 时销钉不被剪断，求销钉的直径 d
3、木样接头如图所示。=12cm，h=35cm，c=4.5cm。P=40kN。试求接头的剪切和挤压应力。aL）
m D d m 3、木榫接头如图所示。a = b =12cm ， h = 35 cm ， c = 4 . 5cm 。 P = 40kN 。试求接头的剪切和 挤压应力。 PP b a h h c PP
