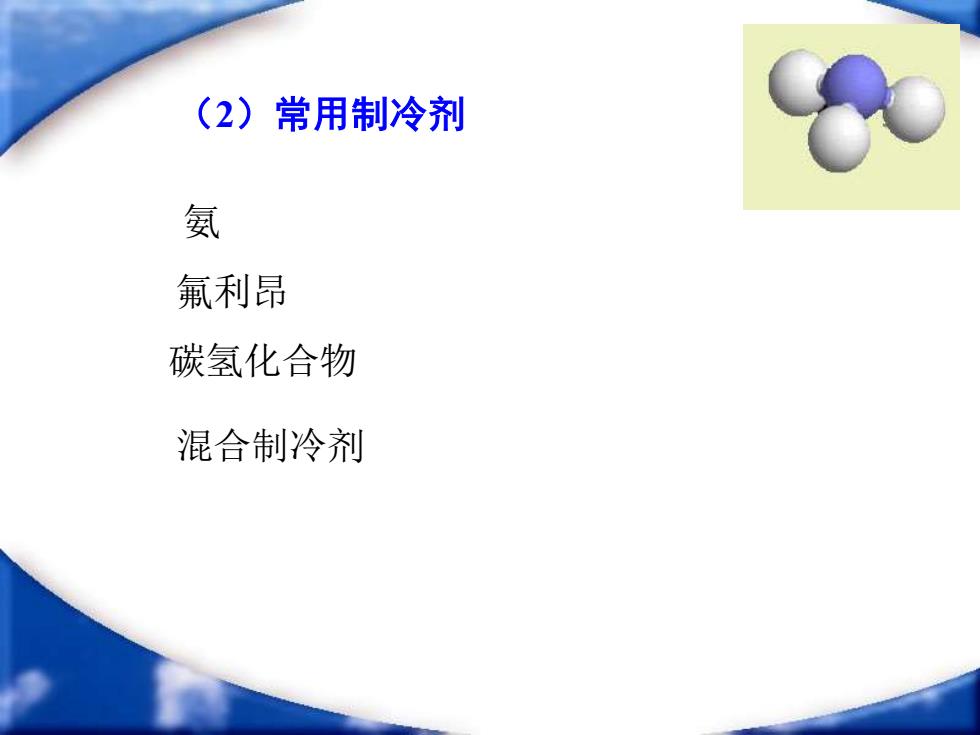

（2）常用制冷剂 混合制冷剂 碳氢化合物 氟利昂 氨
（2）常用制冷剂 混合制冷剂 碳氢化合物 氟利昂 氨

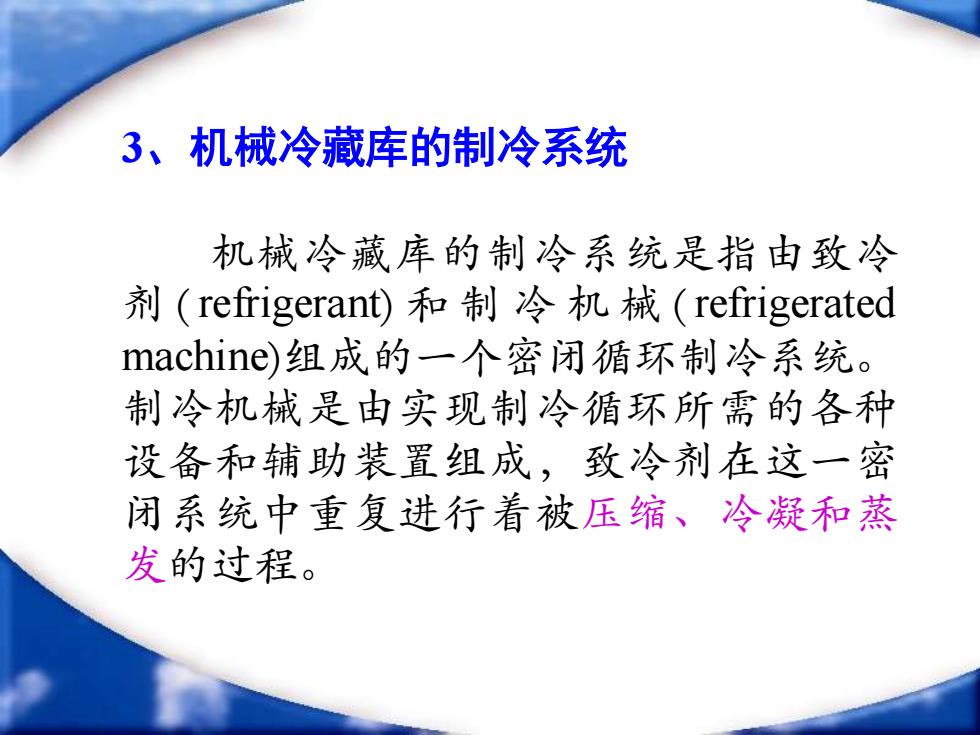

3、机械冷藏库的制冷系统 机械冷藏库的制冷系统是指由致冷 剂 ( refrigerant) 和 制 冷 机 械 ( refrigerated machine)组成的一个密闭循环制冷系统。 制冷机械是由实现制冷循环所需的各种 设备和辅助装置组成，致冷剂在这一密 闭系统中重复进行着被压缩、冷凝和蒸 发的过程
3、机械冷藏库的制冷系统 机械冷藏库的制冷系统是指由致冷 剂 ( refrigerant) 和 制 冷 机 械 ( refrigerated machine)组成的一个密闭循环制冷系统。 制冷机械是由实现制冷循环所需的各种 设备和辅助装置组成，致冷剂在这一密 闭系统中重复进行着被压缩、冷凝和蒸 发的过程

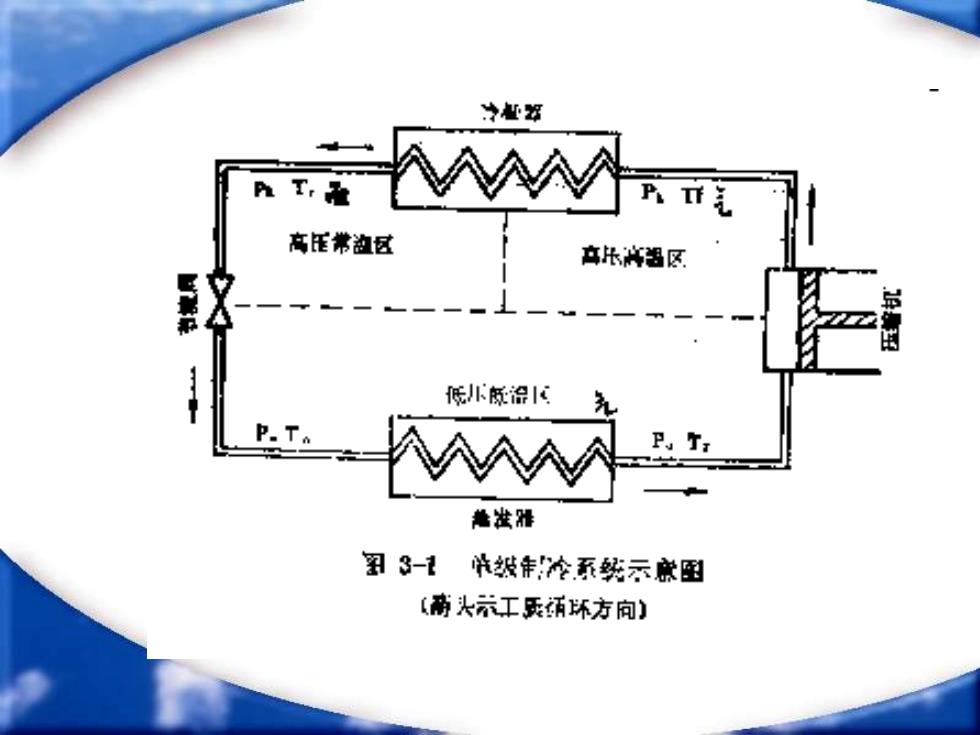

之船器 个M 高E常油区 高乐将遇区 低水陈治引 P ^A P.T 格发沿 图3-1件然：冷系统示心图 〔商头示工质话坏方向〕

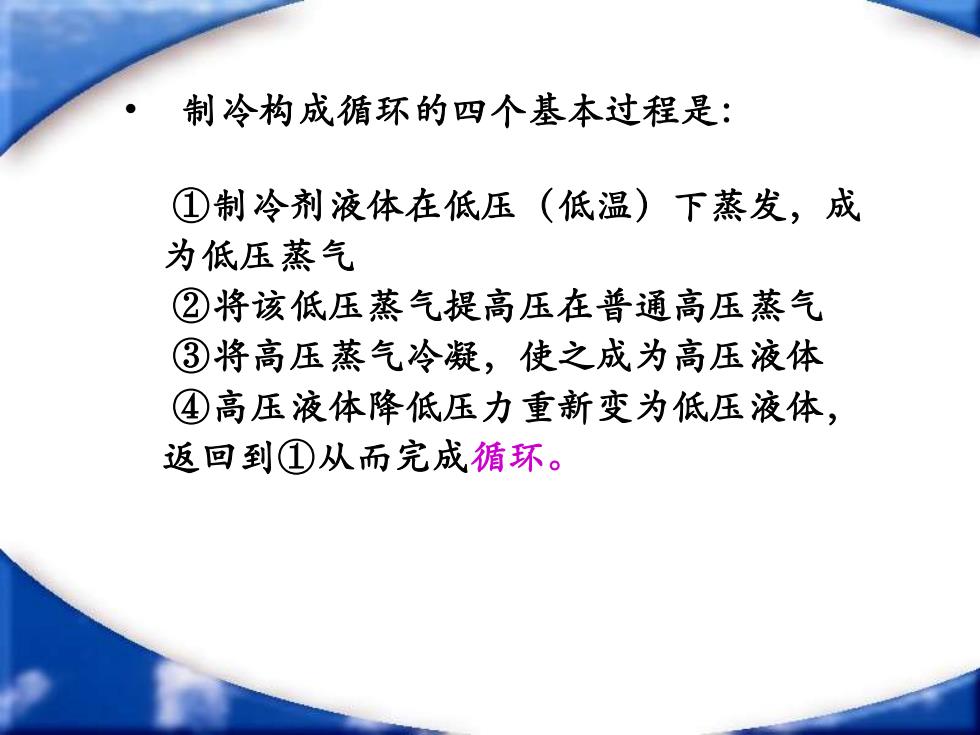

• 制冷构成循环的四个基本过程是： ①制冷剂液体在低压（低温）下蒸发，成 为低压蒸气 ②将该低压蒸气提高压在普通高压蒸气 ③将高压蒸气冷凝，使之成为高压液体 ④高压液体降低压力重新变为低压液体， 返回到①从而完成循环
• 制冷构成循环的四个基本过程是： ①制冷剂液体在低压（低温）下蒸发，成 为低压蒸气 ②将该低压蒸气提高压在普通高压蒸气 ③将高压蒸气冷凝，使之成为高压液体 ④高压液体降低压力重新变为低压液体， 返回到①从而完成循环

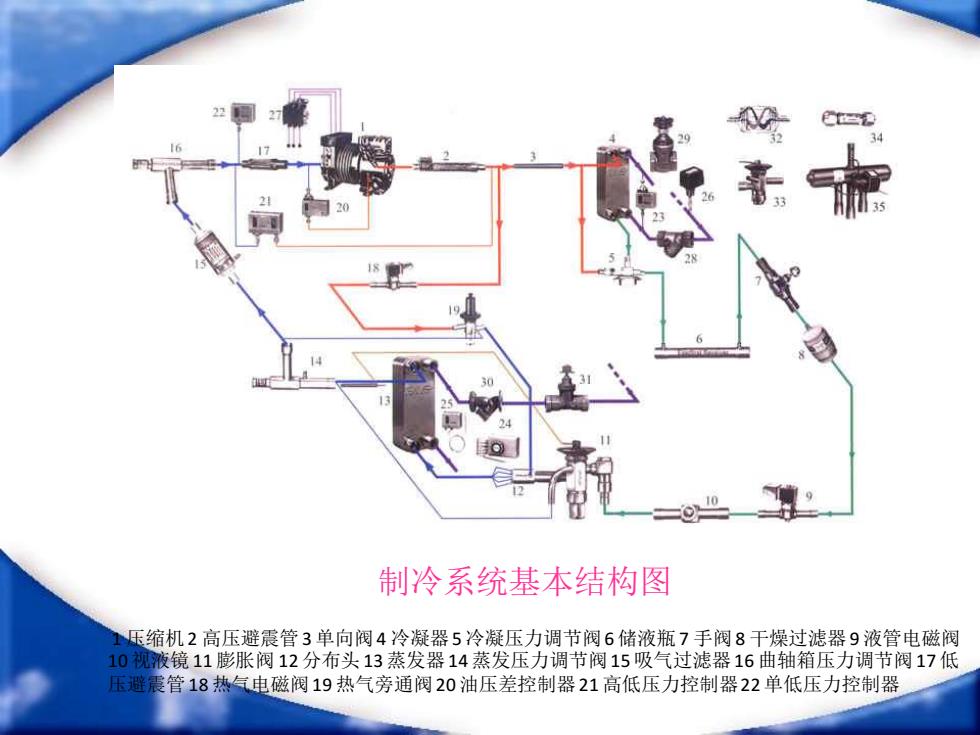

制冷系统基本结构图 1 压缩机2 高压避震管3 单向阀4 冷凝器5 冷凝压力调节阀6 储液瓶7 手阀8 干燥过滤器9 液管电磁阀 10 视液镜11 膨胀阀 12 分布头13 蒸发器14 蒸发压力调节阀15 吸气过滤器16 曲轴箱压力调节阀17 低 压避震管18 热气电磁阀19 热气旁通阀20 油压差控制器21 高低压力控制器22 单低压力控制器
制冷系统基本结构图 1 压缩机2 高压避震管3 单向阀4 冷凝器5 冷凝压力调节阀6 储液瓶7 手阀8 干燥过滤器9 液管电磁阀 10 视液镜11 膨胀阀 12 分布头13 蒸发器14 蒸发压力调节阀15 吸气过滤器16 曲轴箱压力调节阀17 低 压避震管18 热气电磁阀19 热气旁通阀20 油压差控制器21 高低压力控制器22 单低压力控制器
