第2章 TMS320C55x的硬件结构 CD,DB BAB.CAB,DAB D单元ALU A单元 数据地址 I单元 产生电路 A单元 P单元 寄存 D单元 A单元算术 逻辑电路 EAB,FAB EB,FB 地址流程单元结构图 2010年7月18日 TMS320C55xDSP原理及应用 16

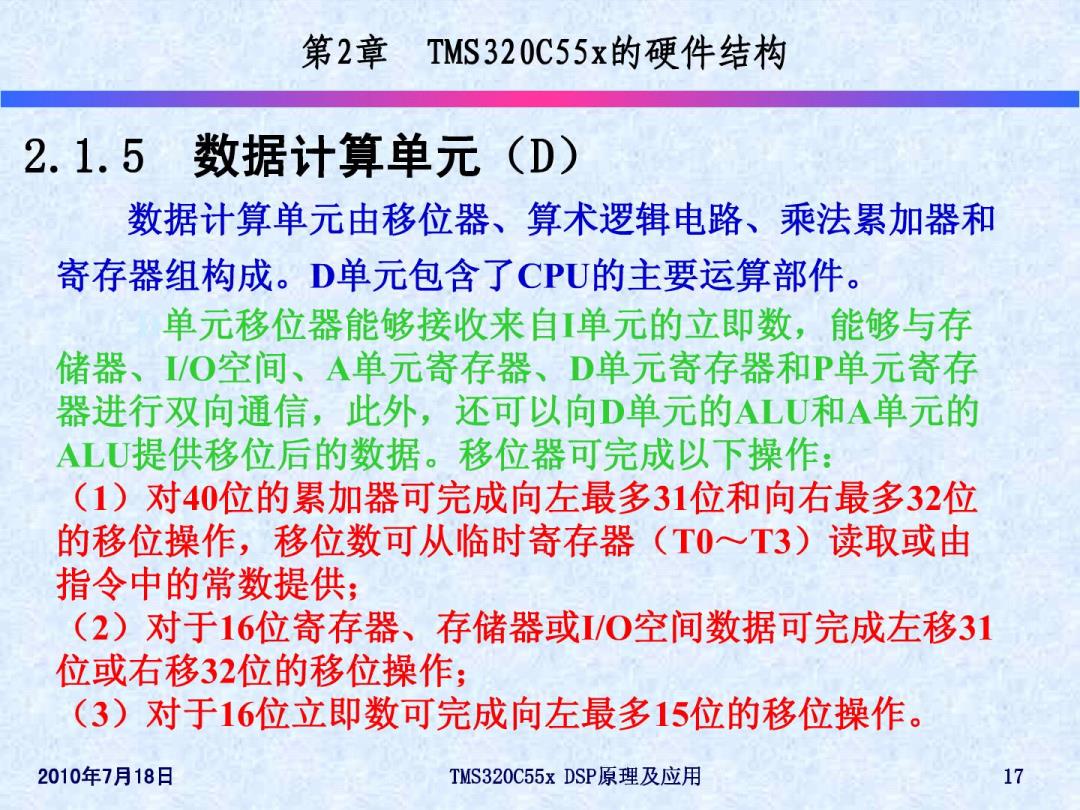

第2章 TMS320C55x的硬件结构 2.1.5数据计算单元（D) 数据计算单元由移位器、算术逻辑电路、乘法累加器和 寄存器组构成。D单元包含了CPU的主要运算部件。 单元移位器能够接收来自单元的立即数，能够与存 储器、I/O空间、A单元寄存器、D单元寄存器和P单元寄存 器进行双向通信，此外，还可以向D单元的ALU和A单元的 ALU提供移位后的数据。移位器可完成以下操作： (1)对40位的累加器可完成向左最多31位和向右最多32位 的移位操作，移位数可从临时寄存器(T0~T3)读取或由 指令中的常数提供； (2)对于16位寄存器、存储器或I/O空间数据可完成左移31 位或右移32位的移位操作； (3)对于16位立即数可完成向左最多15位的移位操作。 2010年7月18日 TMS320C55xDSP原理及应用 17

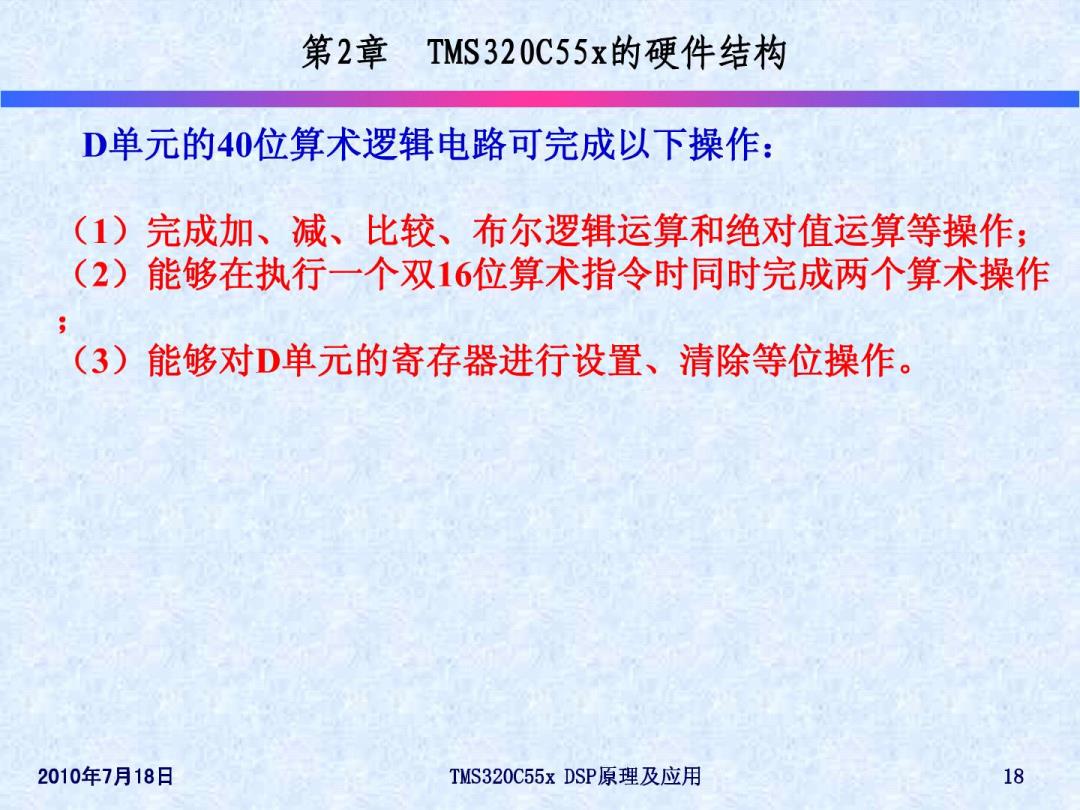

第2章 TMS320C55x的硬件结构 D单元的40位算术逻辑电路可完成以下操作： (1)完成加、减、比较、布尔逻辑运算和绝对值运算等操作； (2)能够在执行一个双16位算术指令时同时完成两个算术操作 (3)能够对D单元的寄存器进行设置、清除等位操作。 2010年7月18日 TMS320C55xDSP原理及应用 18

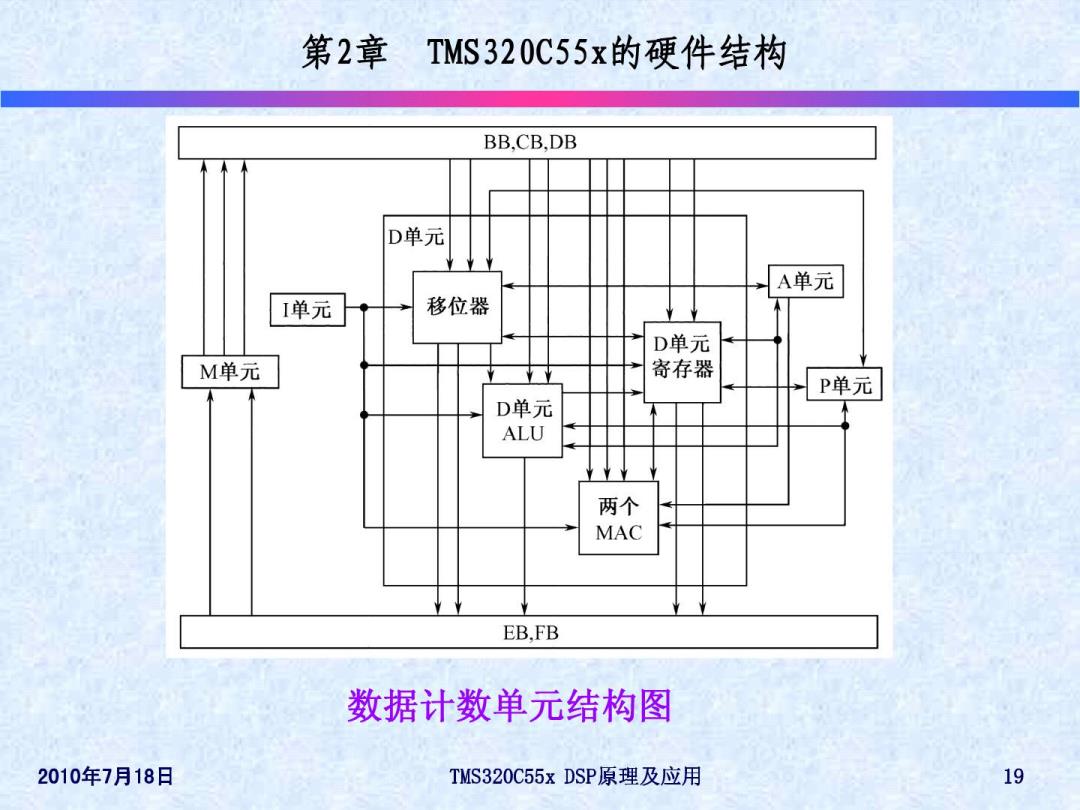

第2章TMS320C55x的硬件结构 BB.CB.DB D单元 A单元 I单元 移位器 D单元 M单元 寄存器 P单元 D单元 ALU 两个 MAC EB.FB 数据计数单元结构图 2010年7月18日 TMS320C55xDSP原理及应用 19
