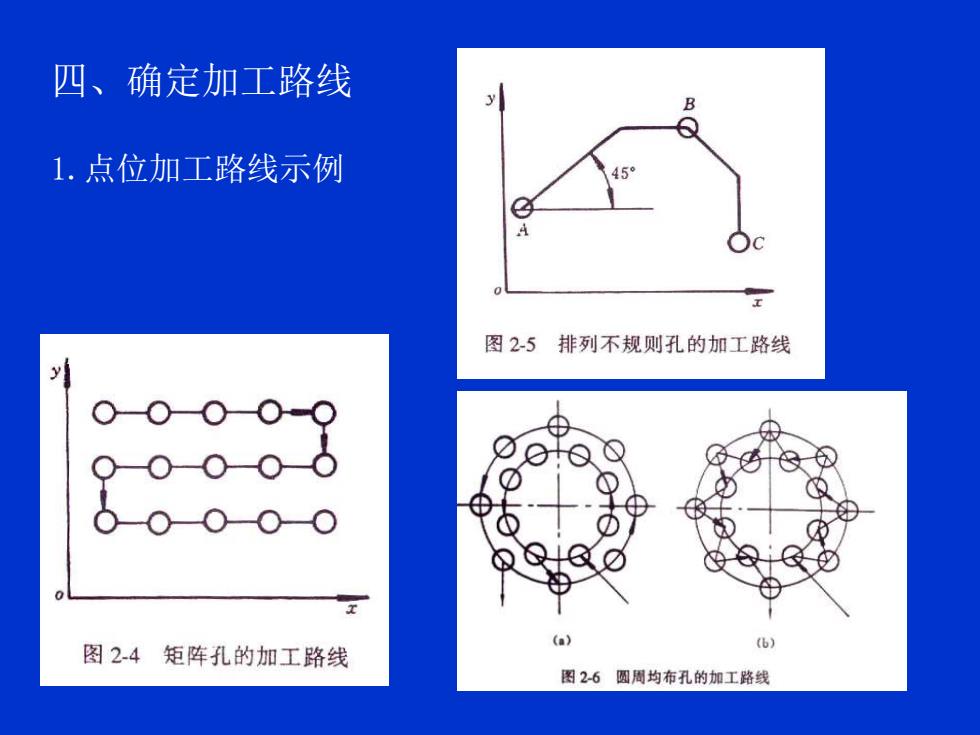

四、确定加工路线 y B 1.点位加工路线示例 450 图25排列不规则孔的加工路线 80888 60000 (a) 6) 图24矩阵孔的加工路线 图26圆周均布孔的加工路线
四、确定加工路线 1.点位加工路线示例
2.铣削轮廓加工路线示例 双向走刀方式 (1)铣削轮廓的加工路线 单向走刀方式 环形走刀方式 (a） .61 ie) 图2.7轮廓加1.的走路线 (a)儿字形；(b)单向；i;环形
2.铣削轮廓加工路线示例 双向走刀方式 （1）铣削轮廓的加工路线 单向走刀方式 环形走刀方式

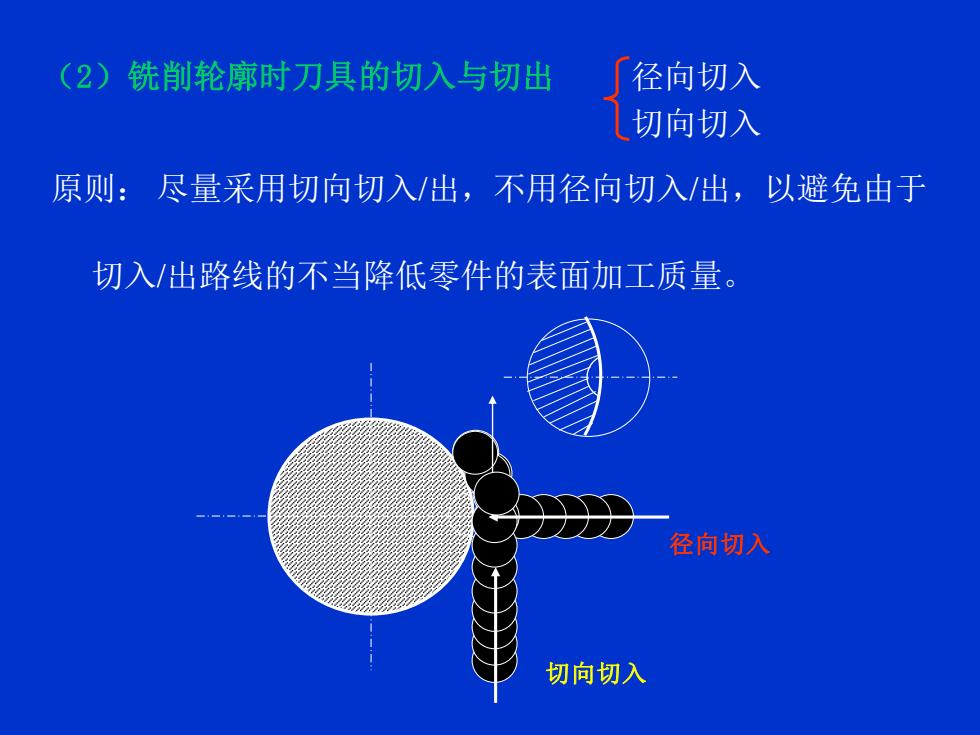

(2)铣削轮廓时刀具的切入与切出 径向切入 切向切入 原则：尽量采用切向切入出，不用径向切入/出，以避免由于 切入/出路线的不当降低零件的表面加工质量。 径向切入 切向切入
（2）铣削轮廓时刀具的切入与切出 径向切入 切向切入 原则： 尽量采用切向切入/出，不用径向切入/出，以避免由于 切入/出路线的不当降低零件的表面加工质量。 切向切入 径向切入
行切式 (3)封闭轮廓的铣削加工 环切式 行切式十环切式 (a) (b) (c) 图29封闭凹轮廓加工的走刀路线 (a)Z字形；(b)单向；(c)Z字形+环形
行切式 （3）封闭轮廓的铣削加工 环切式 行切式＋环切式
3.旋转体类零件加工路线示例 (1)直线、斜线走刀加工路线 适用于加工余量大且又不均匀的零件表面加工三种方式 图2-10直线、斜线走刀加工路线
3.旋转体类零件加工路线示例 ⚫（1）直线、斜线走刀加工路线 适用于加工余量大且又不均匀的零件表面加工三种方式
