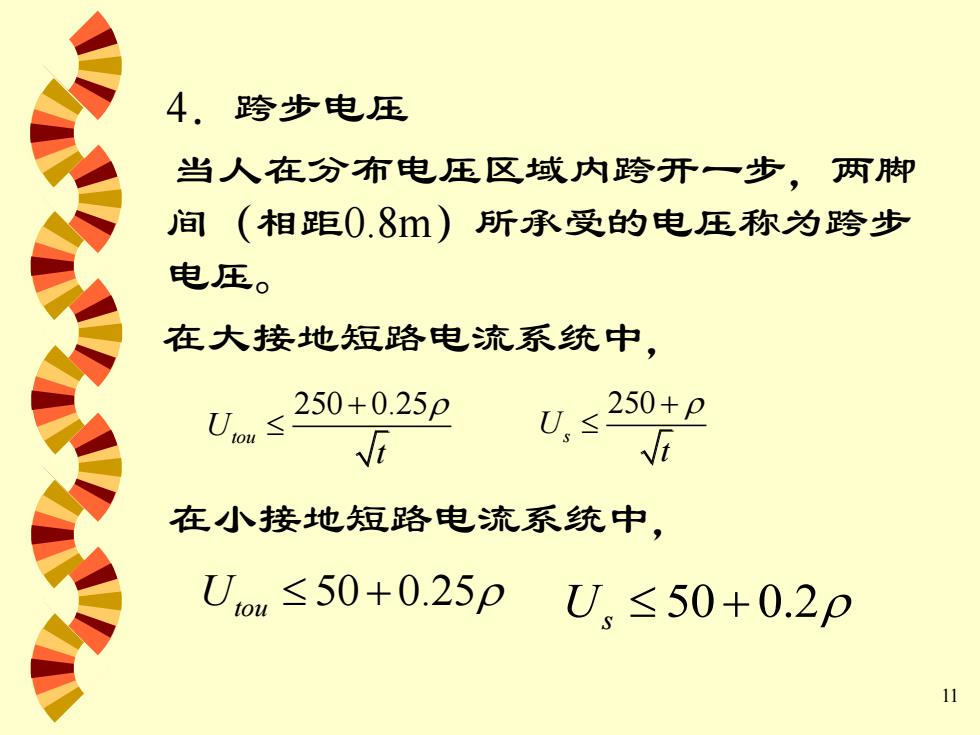

4跨步电压 当人在分布电压区域内跨开一步，两脚 间 （相距0.8m)所承受的电压称为跨步 电压。 在大接地短路电流系统中， 250+0.25p 250+p 在小接地短路电流系统中， Uo≤50+0.25p U、≤50+0.2p 11
11 4．跨步电压 当人在分布电压区域内跨开一步，两脚 间（相距0.8m）所承受的电压称为跨步 电压。 在大接地短路电流系统中， 250 0.25 Utou t + 250 Us t + 在小接地短路电流系统中， 50 0.25 Utou + 50 0.2 Us +

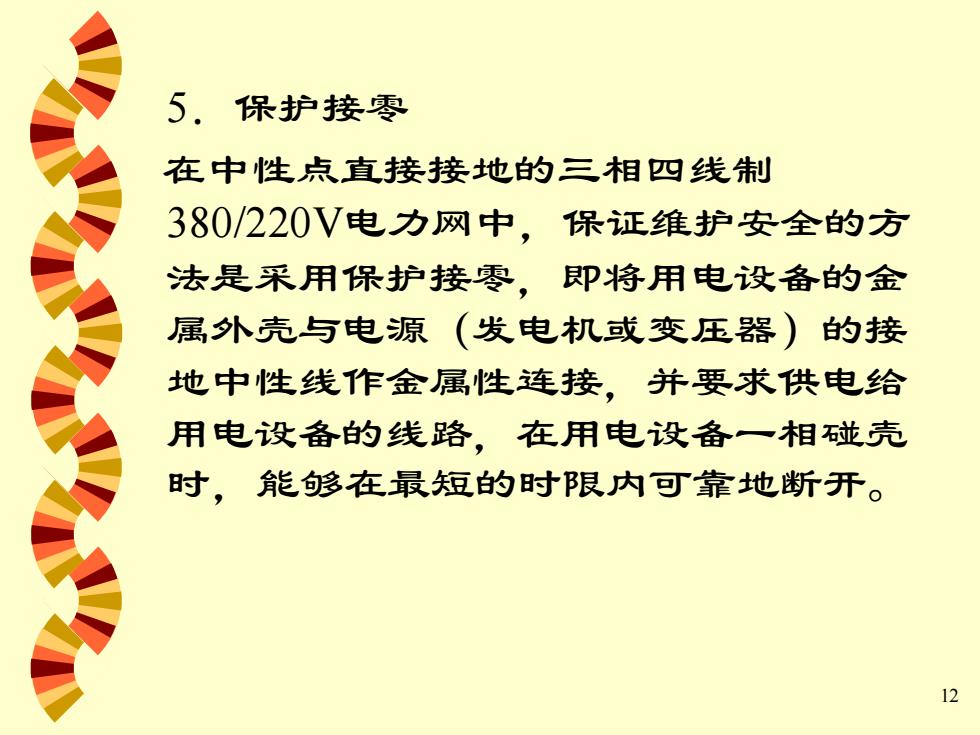

5,保护接零 在中性点直接接地的三相四线制 380/220V电力网中，保证维护安全的方 法是采用保护接零，即将用电没备的金 属外壳与电源（发电机或变压器）的接 地中性线作金属性连接，并要求供电给 用电设备的线路，在用电设备一相碰壳 时，能够在最短的时限内可靠地断开。 12
12 5．保护接零 在中性点直接接地的三相四线制 380/220V电力网中，保证维护安全的方 法是采用保护接零，即将用电设备的金 属外壳与电源（发电机或变压器）的接 地中性线作金属性连接，并要求供电给 用电设备的线路，在用电设备一相碰壳 时，能够在最短的时限内可靠地断开

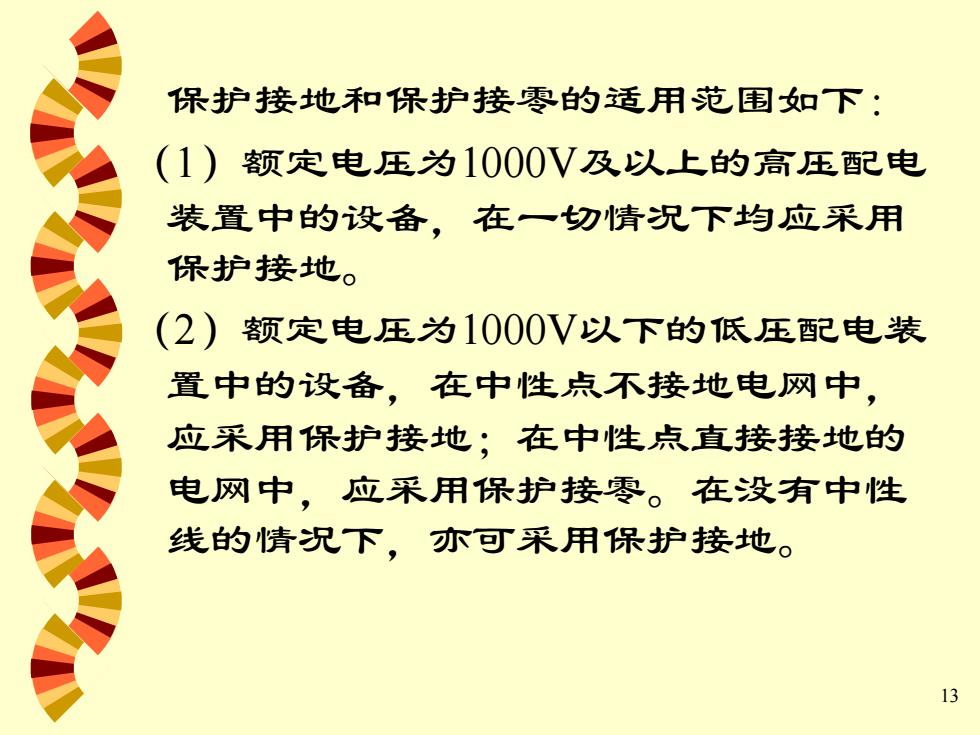

保护接地和保护接零的适用范围如下： (1)额定电压为1000V及以上的高压配电 装置中的设备，在一切情况下均应采用 保护接地。 (2)额定电压为1000V以下的低压配电装 置中的设备，在中性点不接地电网中， 应采用保护接地；在中性点直接接地的 电网中，应采用保护接零。在没有中性 线的情况下，亦可采用保护接地。 13
13 保护接地和保护接零的适用范围如下： （1）额定电压为1000V及以上的高压配电 装置中的设备，在一切情况下均应采用 保护接地。 （2）额定电压为1000V以下的低压配电装 置中的设备，在中性点不接地电网中， 应采用保护接地；在中性点直接接地的 电网中，应采用保护接零。在没有中性 线的情况下，亦可采用保护接地

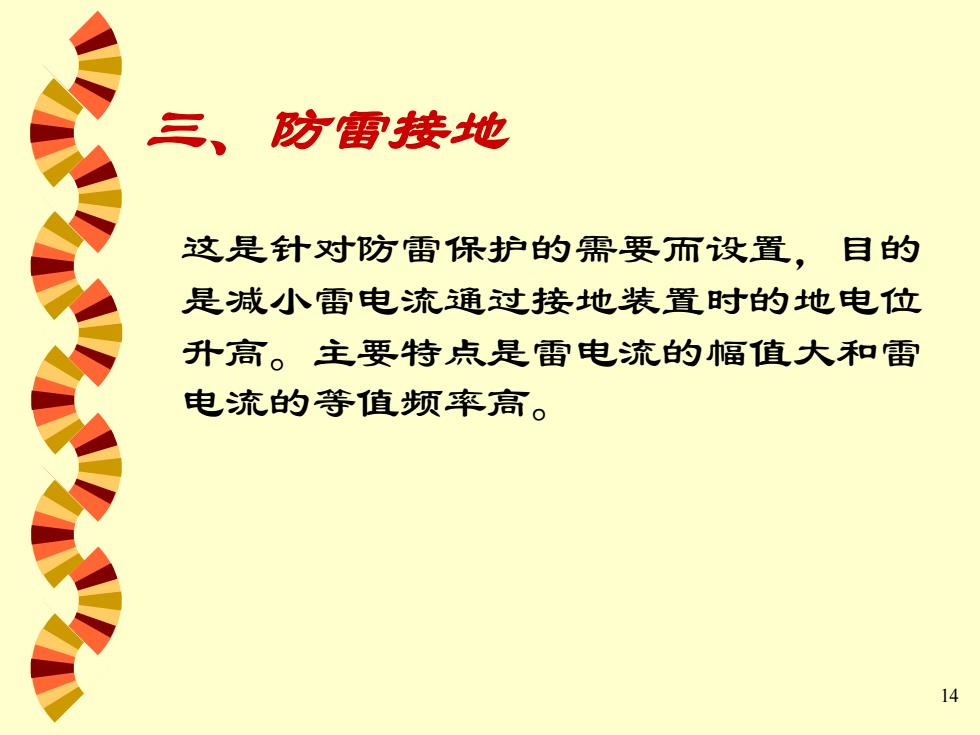

三、防雷接地 这是针对防雷保护的需要而设置，目的 是减小雷电流通过接地装置时的地电位 升高。主要特点是雷电流的幅值大和雷 电流的等值频率高。 14
14 三、防雷接地 这是针对防雷保护的需要而设置，目的 是减小雷电流通过接地装置时的地电位 升高。主要特点是雷电流的幅值大和雷 电流的等值频率高

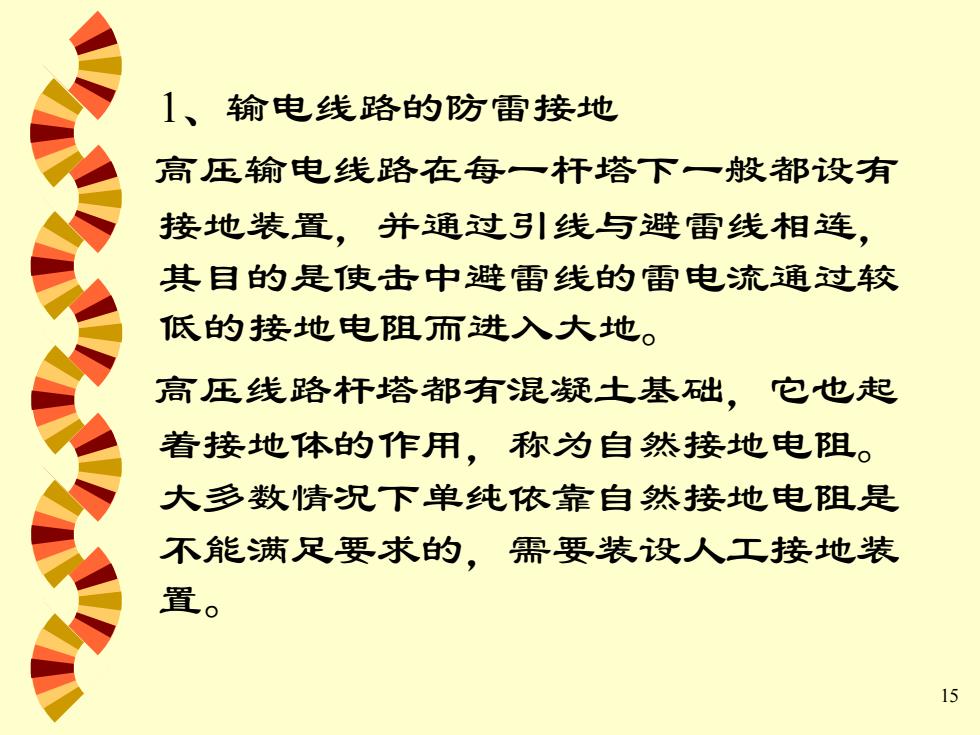

1、输电线路的防雷接地 高压输电线路在每一杆塔下一般都设有 接地装置，并通过引线与避雷线相连， 其目的是使击中避雷线的雷电流通过较 低的接地电阻而进入大地。 高压线路杆塔都有混凝土基础，它也起 着接地体的作用，称为自然接地电阻。 大多数情况下单纯依靠自然接地电阻是 不能满足要求的，需要装设人工接地装 置。 15
15 1、输电线路的防雷接地 高压输电线路在每一杆塔下一般都设有 接地装置，并通过引线与避雷线相连， 其目的是使击中避雷线的雷电流通过较 低的接地电阻而进入大地。 高压线路杆塔都有混凝土基础，它也起 着接地体的作用，称为自然接地电阻。 大多数情况下单纯依靠自然接地电阻是 不能满足要求的，需要装设人工接地装 置
