2、中性点不接地电力系统 主要优点是运行可靠性高。单相接地时， 不能构成短路回路，接地相电流不大， 电力网线电压的大小和相位关系仍维持 不变，但非接地相的对地电压升为线电 压0 0=-0c 6
6 2、中性点不接地电力系统 主要优点是运行可靠性高。单相接地时， 不能构成短路回路，接地相电流不大， 电力网线电压的大小和相位关系仍维持 不变，但非接地相的对地电压升为线电 压

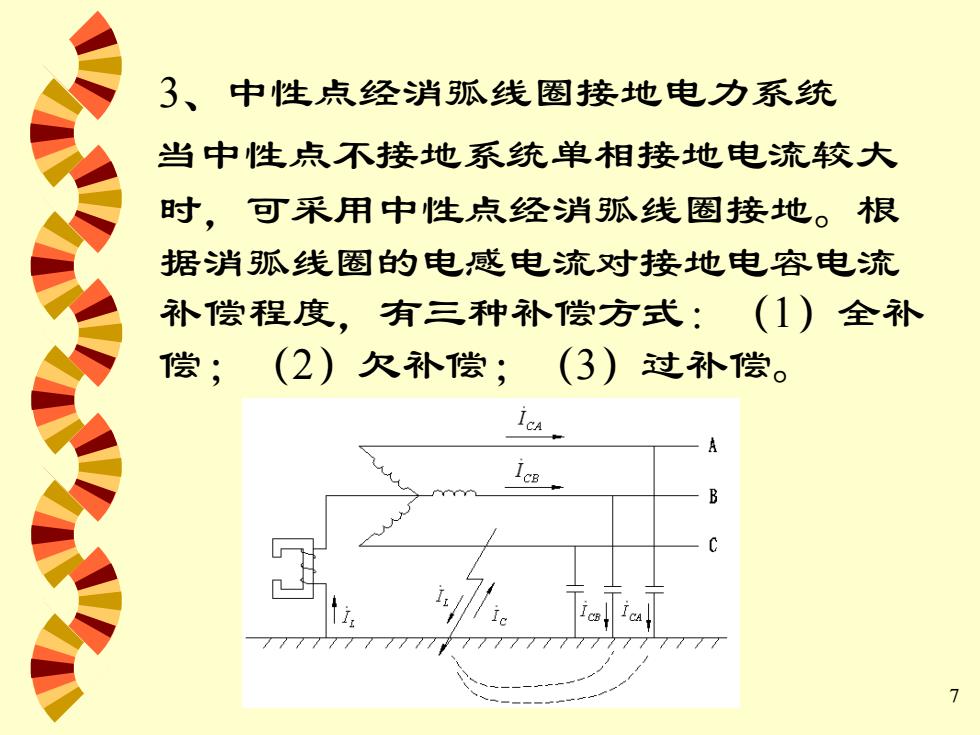

3、中性点经消弧线圈接地电力系统 当中性点不接地系统单相接地电流较大 时，可采用中性点经消弧线圈接地。根 据消弧线圈的电感电流对接地电容电流 补偿程度，有三种补偿方式：（1)全补 偿；(2)欠补偿；(3)过补偿。 1c8 B 7
7 3、中性点经消弧线圈接地电力系统 当中性点不接地系统单相接地电流较大 时，可采用中性点经消弧线圈接地。根 据消弧线圈的电感电流对接地电容电流 补偿程度，有三种补偿方式：（1）全补 偿；（2）欠补偿；（3）过补偿

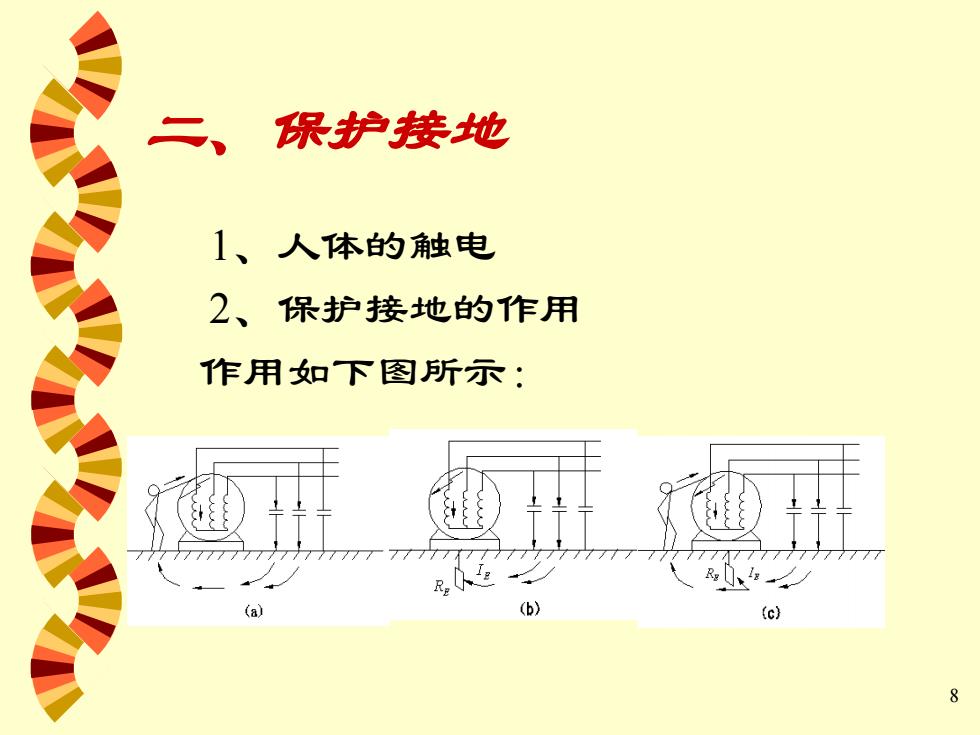

二、 保护接地 1、 人体的触电 2、保护接地的作用 作用如下图所示： 777 (a) (b》 (c} 8
8 二、保护接地 1、人体的触电 2、保护接地的作用 作用如下图所示：
3，对接地装置接地电阻值的要求 单相接地时，接地网电压规定不得超过 2000V,其接地装置的接地电阻为 2000 RE≤ 当接地装置仅用于高压设备时，规定接 地电压不得超过250V,即 250 9
9 3．对接地装置接地电阻值的要求 单相接地时，接地网电压规定不得超过 2000V，其接地装置的接地电阻为 2000 E E R I 当接地装置仅用于高压设备时，规定接 地电压不得超过250V，即 250 E E R I
当接地装置为高低压设备共用时，考虑 到人与低压设备接触的机会更多，规定 接地电压不得超过120V,即 120 RE≤ E 1000V以下中性点直接接地系统的接地电 阻一般不宜大于4：当变压器容量不超过 100kV·A时，中性点接地装置的接地电阻 可不大于10。 1000V以下中性点不接地系统的接地电阻 一般不应大于10。 10
10 当接地装置为高低压设备共用时，考虑 到人与低压设备接触的机会更多，规定 接地电压不得超过120V，即 120 E E R I 1000V以下中性点直接接地系统的接地电 阻一般不宜大于4；当变压器容量不超过 100kV·A时，中性点接地装置的接地电阻 可不大于10。 1000V以下中性点不接地系统的接地电阻 一般不应大于10
