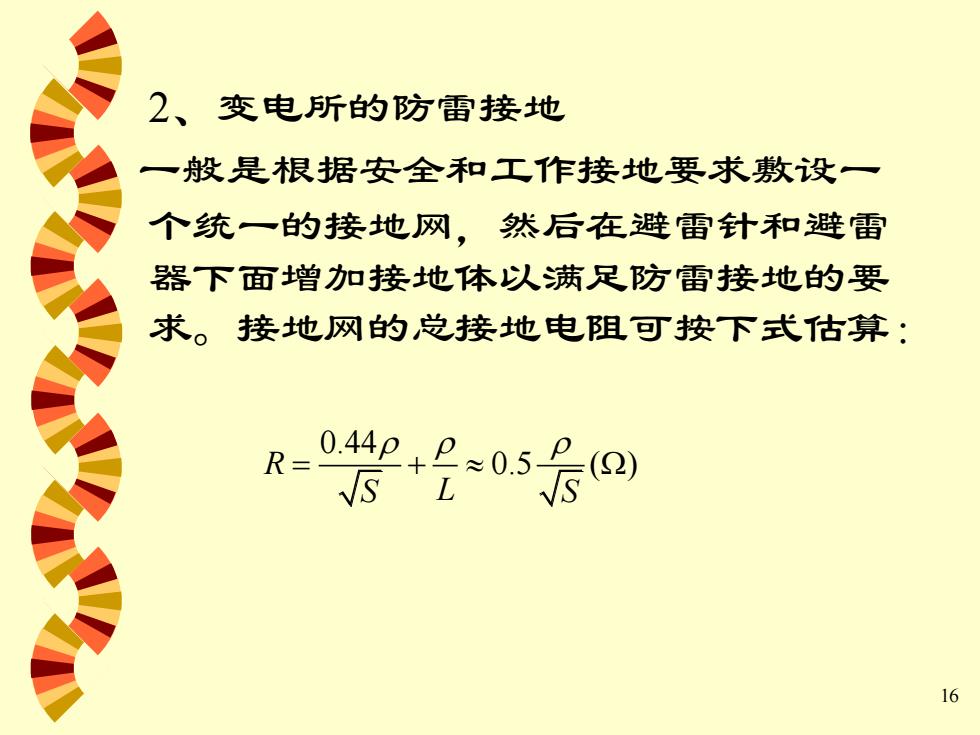

2、变电所的防雷接地 一教是根据安全和工作接地要求敷设一 个统一的接地网，然后在避雷针和避雷 器下面增加接地体以满足防雷接地的要 求。接地网的总接地电阻可按下式估算： R-05卡 §L 16
16 2、变电所的防雷接地 一般是根据安全和工作接地要求敷设一 个统一的接地网，然后在避雷针和避雷 器下面增加接地体以满足防雷接地的要 求。接地网的总接地电阻可按下式估算： 0.44 R 0.5 ( ) S S L = +

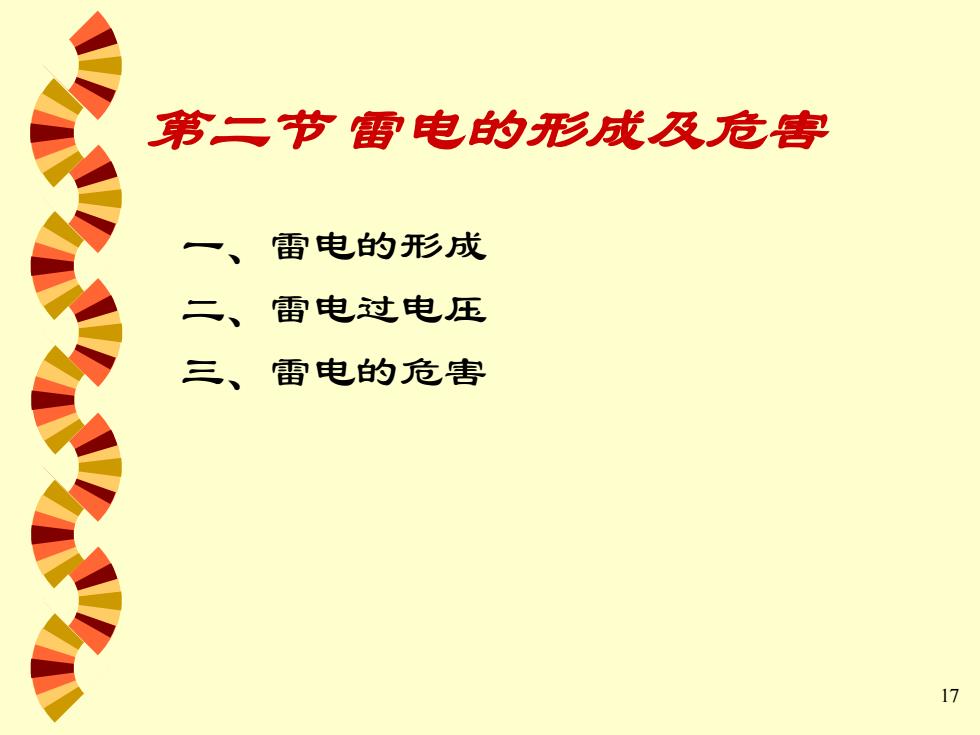

第二节雷电的形成及危售 、 雷电的形成 二、 雷电过电压 三、雷电的危害 17
17 第二节 雷电的形成及危害 一 、雷电的形成 二、雷电过电压 三、雷电的危害

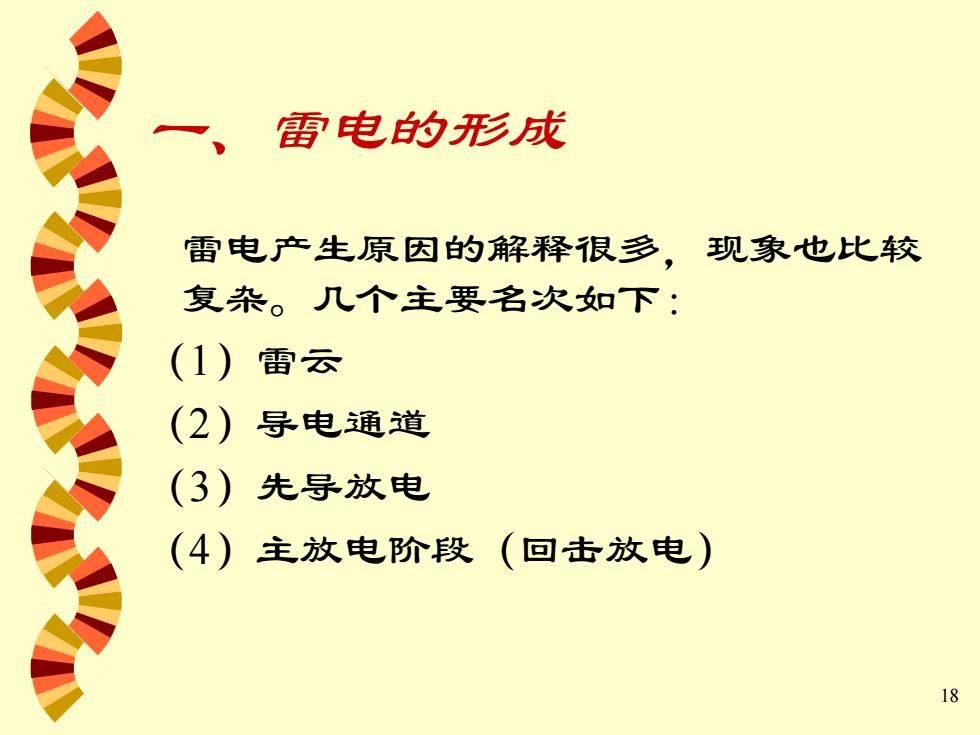

雷电的形成 雷电产生原因的解释很多，现象也比较 复杂。几个主要名次如下： (1)雷云 (2) 导电通道 (3) 先导放电 (4) 主放电阶段（回击放电） 18
18 一、雷电的形成 雷电产生原因的解释很多，现象也比较 复杂。几个主要名次如下： （1）雷云 （2）导电通道 （3）先导放电 （4）主放电阶段（回击放电）

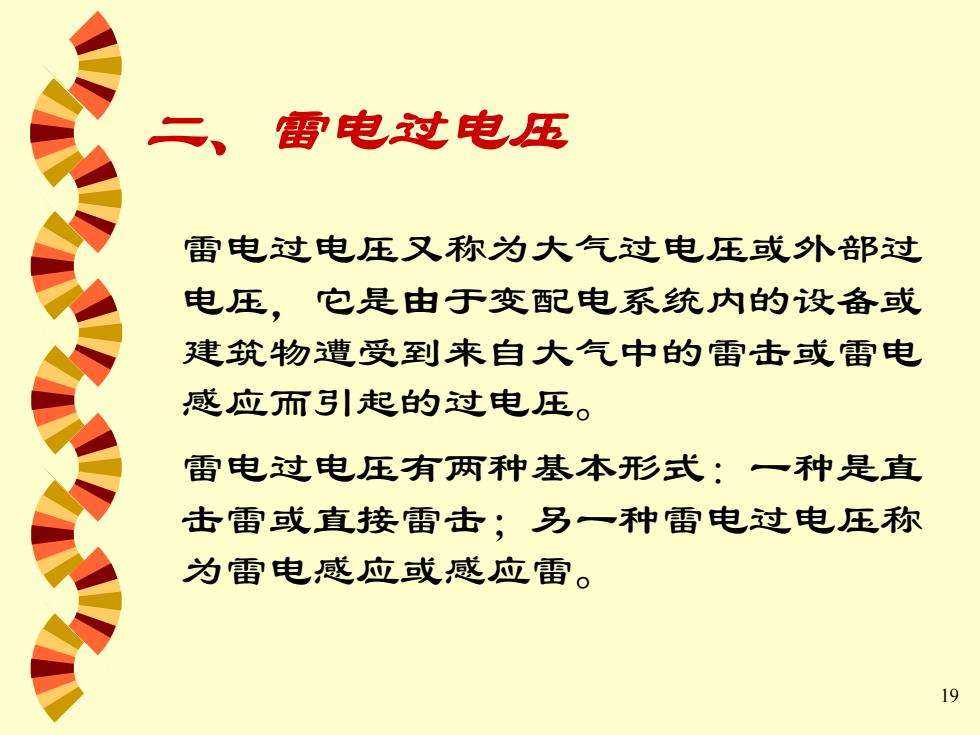

雷电过电玉 雷电过电压又称为大气过电压或外部过 电压，它是由于变配电系统内的设备或 建筑物遭受到来自大气中的雷击或雷电 感应而引起的过电压。 雷电过电压有两种基本形式：一种是直 击雷或直接雷击；另一种雷电过电压称 为雷电感应或感应雷。 19
19 二、雷电过电压 雷电过电压又称为大气过电压或外部过 电压，它是由于变配电系统内的设备或 建筑物遭受到来自大气中的雷击或雷电 感应而引起的过电压。 雷电过电压有两种基本形式：一种是直 击雷或直接雷击；另一种雷电过电压称 为雷电感应或感应雷

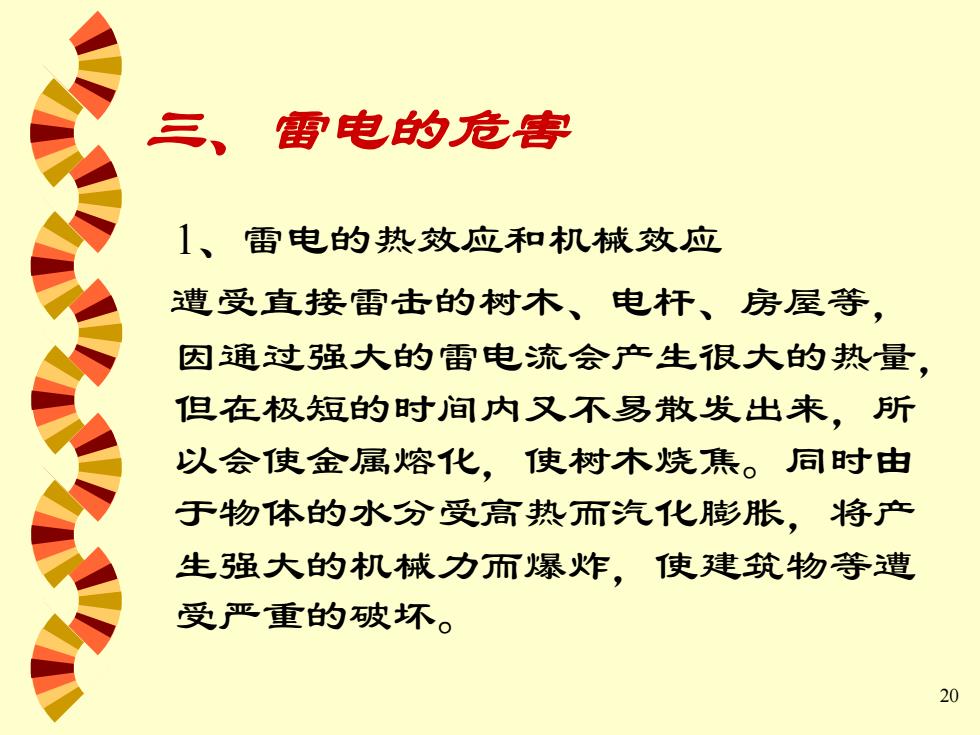

三、 雷电的危害 1、雷电的热效应和机械效应 遭受直接雷击的树木、电杆、房屋等， 因通过强大的雷电流会产生很大的热量， 但在极短的时间内又不易散发出来，所 以会使金属熔化，使树木烧焦。同时由 于物体的水分受高热而汽化膨胀，将产 生强大的机械力而爆炸，使建筑物等遭 受严重的破坏。 20
20 三、雷电的危害 1、雷电的热效应和机械效应 遭受直接雷击的树木、电杆、房屋等， 因通过强大的雷电流会产生很大的热量， 但在极短的时间内又不易散发出来，所 以会使金属熔化，使树木烧焦。同时由 于物体的水分受高热而汽化膨胀，将产 生强大的机械力而爆炸，使建筑物等遭 受严重的破坏
