2、逻辑结构 根据CNC装置内部逻辑电路结构的不同，可 将数控系统分为： (1)单CPU结构 (2)多CPU结构
2、逻辑结构 根据CNC装置内部逻辑电路结构的不同，可 将数控系统分为： （1）单CPU结构 （2）多CPU结构
(1)单CPU结构 单CPU系统：整个CNC装置只有一个CPU,它 集中控制和管理整个系统资源，通过分时处理 的方式来实现各种NC功能。 主从结构：系统中只有一个CPU(称为主CPU)对 系统的资源有控制和使用权。其它带CPU的功 能部件，只能接受主CPU的控制命令或数据， 或向主CPU发出请求信息以获得所需的数据。 即它是处于以从属地位的，故称之为主从结构
（1）单CPU结构 单CPU系统：整个CNC装置只有一个CPU，它 集中控制和管理整个系统资源，通过分时处理 的方式来实现各种NC功能。 主从结构:系统中只有一个CPU( 称为主CPU) 对 系统的资源有控制和使用权。其它带CPU的功 能部件，只能接受主CPU的控制命令或数据， 或向主CPU发出请求信息以获得所需的数据。 即它是处于以从属地位的，故称之为主从结构

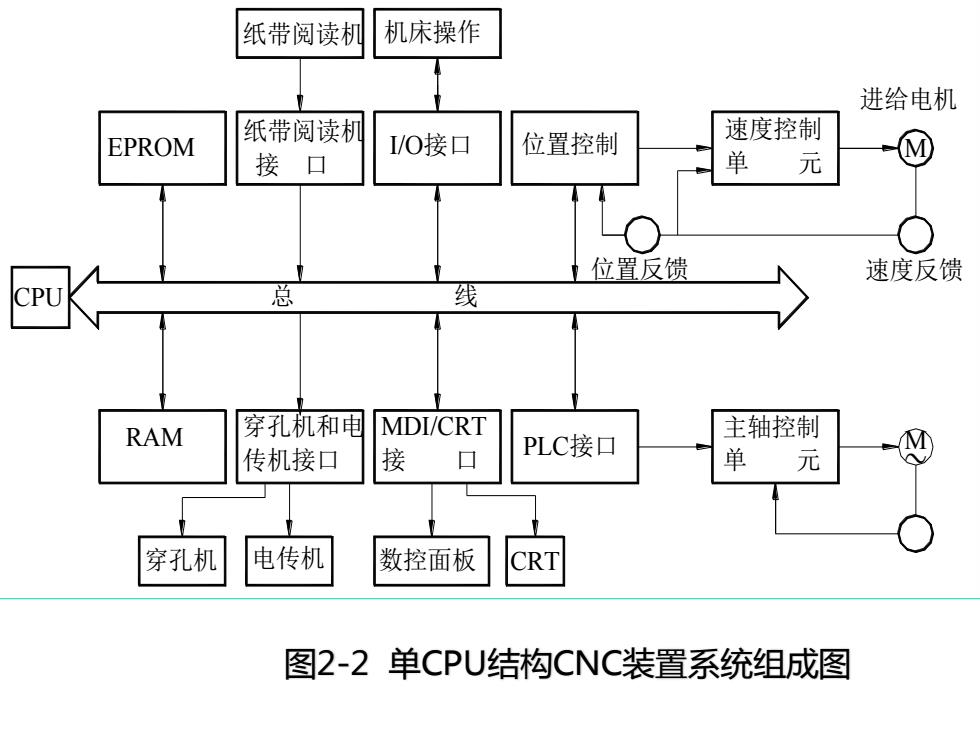

纸带阅读机 机床操作 进给电机 纸带阅读机 速度控制 EPROM I/O接口 位置控制 接口 单 元 位置反馈 速度反馈 CPU 总 线 RAM 穿孔机和电 MDI/CRT 主轴控制 传机接口 接 口 PLC接口 单 元 穿孔机 电传机 数控面板 CRT 图2-2单CPU结构CNC装置系统组成图
CPU 总 线 穿孔机 RAM 电传机 数控面板 穿孔机和电 传机接口 MDI/CRT 接 口 EPROM 纸带阅读机 接 口 I/O接口 纸带阅读机 机床操作 主轴控制 单 元 CRT PLC接口 M ~ 速度控制 单 元 位置反馈 位置控制 速度反馈 M 进给电机 图2-2 单CPU结构CNC装置系统组成图

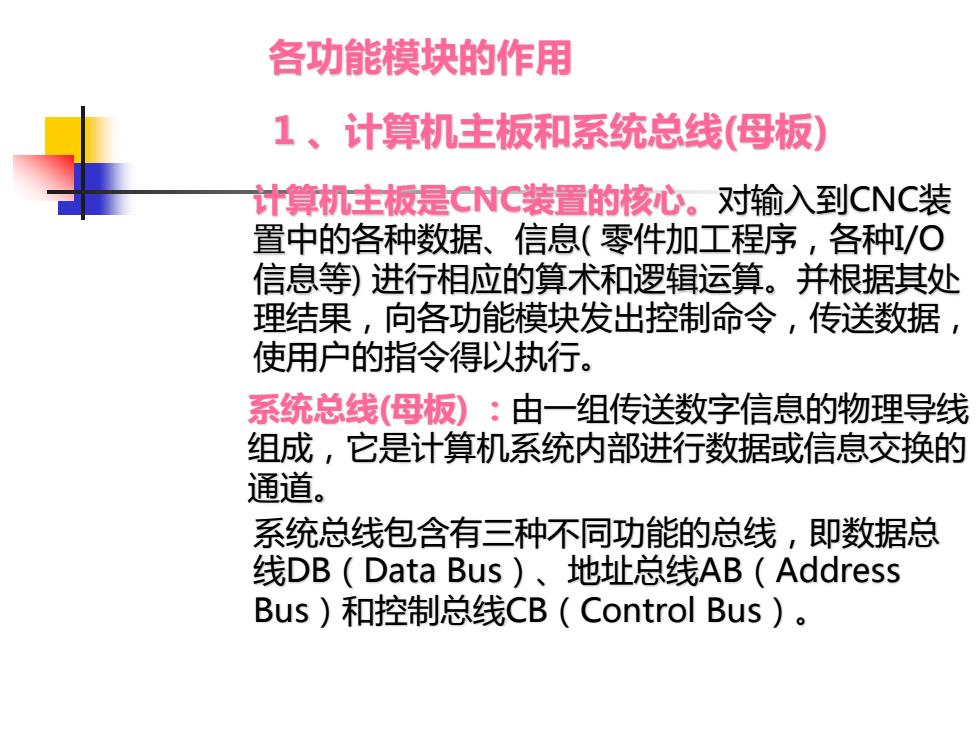

各功能模块的作用 1、计算机主板和系统总线（母板） 计算机主板是CNC装置的核心。对输入到CNC装 置中的各种数据、信息（零件加工程序，各种/O 信息等)进行相应的算术和逻辑运算。并根据其处 理结果，向各功能模块发出控制命令，传送数据， 使用户的指令得以执行。 系统总线（母板）：由一组传送数字信息的物理导线 组成，它是计算机系统内部进行数据或信息交换的 通道。 系统总线包含有三种不同功能的总线，即数据总 线DB(Data Bus)、地址总线AB(Address Bus)和控制总线CB(Control Bus)
各功能模块的作用 1 、计算机主板和系统总线(母板) 计算机主板是CNC装置的核心。对输入到CNC装 置中的各种数据、信息( 零件加工程序，各种I/O 信息等) 进行相应的算术和逻辑运算。并根据其处 理结果，向各功能模块发出控制命令，传送数据， 使用户的指令得以执行。 系统总线(母板) ：由一组传送数字信息的物理导线 组成，它是计算机系统内部进行数据或信息交换的 通道。 系统总线包含有三种不同功能的总线，即数据总 线DB（Data Bus）、地址总线AB（Address Bus）和控制总线CB（Control Bus）
2、显示模块（显示卡） 接收来自CPU的控制命令和显示用的数据 经与CRT的扫描信号调制后，产生CRT显示器所 需要的视频信号，在CRT上产生所需要的画面。 在CNC装置中，CRT显示有一个非常重要的功 能，它是人机交流的重要媒介，它给用户提供了 一个直观的操作环境，可使用户能快速地熟悉适 应其操作过程。 显示卡是一个通用性很强的模块。它不仅随时 可以在市场上买到，而且它还有非常丰富的支持 软件，因此无需用户自己开发
2 、显示模块(显示卡) 接收来自CPU的控制命令和显示用的数据， 经与CRT的扫描信号调制后，产生CRT显示器所 需要的视频信号，在CRT上产生所需要的画面。 在CNC装置中，CRT显示有一个非常重要的功 能，它是人机交流的重要媒介，它给用户提供了 一个直观的操作环境，可使用户能快速地熟悉适 应其操作过程。 显示卡是一个通用性很强的模块。它不仅随时 可以在市场上买到，而且它还有非常丰富的支持 软件，因此无需用户自己开发
