3、输入输出模块（多功能卡） 它是CNC装置与外界进行数据和信息交换的 接口板，即CNC装置通过该接口可以从输入设备 获取数据，也可以将CNC装置中的数据送给输出 设备。 该模块也是标准的PC机模块，一般不需要用户 自己开发。如果计算机主板选用的是标准主板， 则此板可省略。 以上三部分（计算机主板、显示卡、输入/输 出)，再配上键盘、电源、机箱，实际上是一部 通用的微型计算机系统，它是CNC装置的核心， 从某种意义上讲，CNC装置的档次和性能是由它 决定的。因此，CNC装置中计算机系统的合理选 用是至关重要的
3 、输入/输出模块 ( 多功能卡) 它是CNC装置与外界进行数据和信息交换的 接口板，即CNC装置通过该接口可以从输入设备 获取数据，也可以将CNC装置中的数据送给输出 设备。 该模块也是标准的PC机模块，一般不需要用户 自己开发。如果计算机主板选用的是标准主板， 则此板可省略。 以上三部分（计算机主板、显示卡、输入/输 出），再配上键盘、电源、机箱，实际上是一部 通用的微型计算机系统，它是CNC 装置的核心， 从某种意义上讲，CNC装置的档次和性能是由它 决定的。因此，CNC装置中计算机系统的合理选 用是至关重要的
4、电子盘（存储模块） 电子盘是CNC装置特有的存储模块。在CNG 装置中它用来存放下列数据和参数：系统软件 系统固有数据；系统的配置参数（系统所能控制的 进给轴数，轴的定义，系统增益等)；用户的零 件加工程序
4 、电子盘(存储模块) 电子盘是CNC装置特有的存储模块。在CNC 装置中它用来存放下列数据和参数：系统软件、 系统固有数据；系统的配置参数(系统所能控制的 进给轴数，轴的定义，系统增益等) ；用户的零 件加工程序

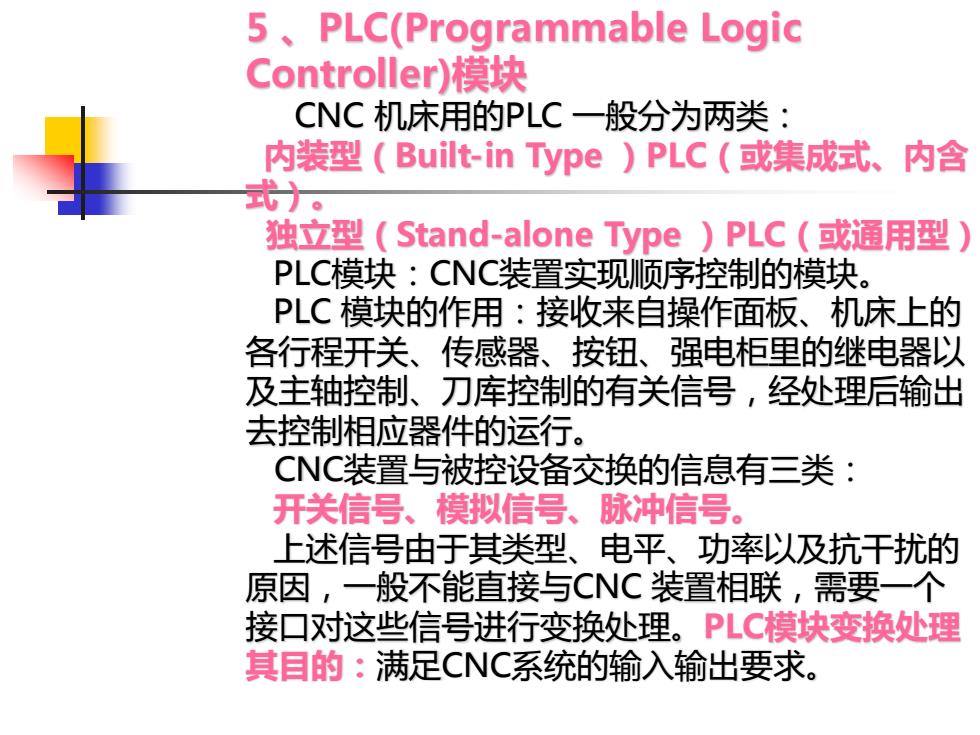

5 PLC(Programmable Logic Controller)模块 CNC机床用的PLC一般分为两类： 内装型(Built-in Type)PLC(或集成式、内含 式。 独立型(Stand-alone Type)PLC(或通用型) PLC模块：CNC装置实现顺序控制的模块。 PLC模块的作用：接收来自操作面板、机床上的 各行程开关、传感器、按钮、强电柜里的继电器以 及主轴控制、刀库控制的有关信号，经处理后输出 去控制相应器件的运行。 CNC装置与被控设备交换的信息有三类： 开关信号、模拟信号、脉冲信号。 上述信号由于其类型、电平、功率以及抗干扰的 原因，一般不能直接与CNC装置相联，需要一个 接口对这些信号进行变换处理。PLC模块变换处理 其目的：满足CNC系统的输入输出要求
5 、PLC(Programmable Logic Controller)模块 CNC 机床用的PLC 一般分为两类： 内装型（Built-in Type ）PLC（或集成式、内含 式）。 独立型（Stand-alone Type ）PLC（或通用型） PLC模块：CNC装置实现顺序控制的模块。 PLC 模块的作用：接收来自操作面板、机床上的 各行程开关、传感器、按钮、强电柜里的继电器以 及主轴控制、刀库控制的有关信号，经处理后输出 去控制相应器件的运行。 CNC装置与被控设备交换的信息有三类： 开关信号、模拟信号、脉冲信号。 上述信号由于其类型、电平、功率以及抗干扰的 原因，一般不能直接与CNC 装置相联，需要一个 接口对这些信号进行变换处理。PLC模块变换处理 其目的：满足CNC系统的输入输出要求
信号转换主要包括几个方面 电平转换；A/D、D/A转换；数字量与脉冲量 相互转换；功率匹配；阻断外部的干扰信号进入 计算机，在电气上将CNC装置与外部信号进行隔 离，以提高CNC装置运行的可靠性
信号转换主要包括几个方面 电平转换；A/D、D/A转换；数字量与脉冲量 相互转换；功率匹配；阻断外部的干扰信号进入 计算机，在电气上将CNC装置与外部信号进行隔 离，以提高CNC装置运行的可靠性

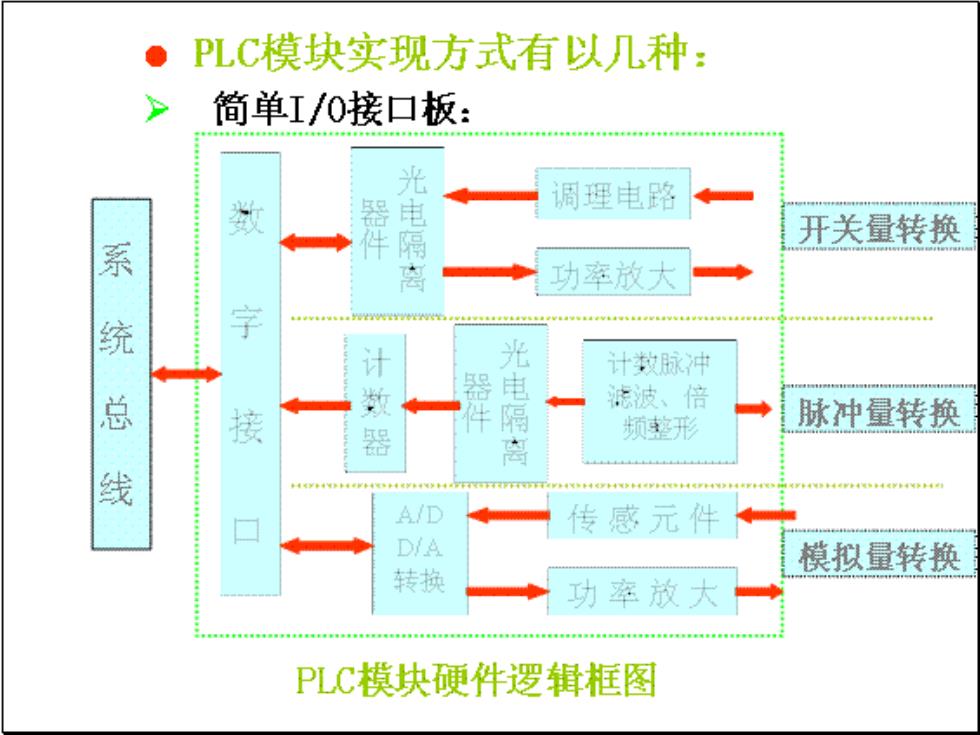

● PLC模块实现方式有以几种： 简单I/0接口板： 光电隔 调理电路 开关量转换 系 器件 功率放大 统 字 9444440444yt4行0040y0244小40444p 计 计坟脉神 总 流波、倍 接 数 脉冲量转换 器 电隔离 频整形 线 A/D 传感元件 D/A 模拟量转换 转换 功率放大 PLC模块硬件逻辑框图
