3.2.1变压器空载合闸到电网 6/8 如果短路瞬间时QF0（电压大小为0时刻合闸) 中=Φn（1-cosr)=-Φnc0sf+Φm='+0" 稳态分量 R=0不 暂态分量 衰减；R≠ 自由分量 0则衰减 Φ 0 wt
3.2.1 变压器空载合闸到电网 ⚫ 如果短路瞬间时α= 0 （电压大小为0时刻合闸）6/8 = ( − ) = − + =+ m m m 1 cos t cos t 0 t m 稳态分量 暂态分量 自由分量 Ｒ＝０不 衰减；Ｒ≠ ０则衰减

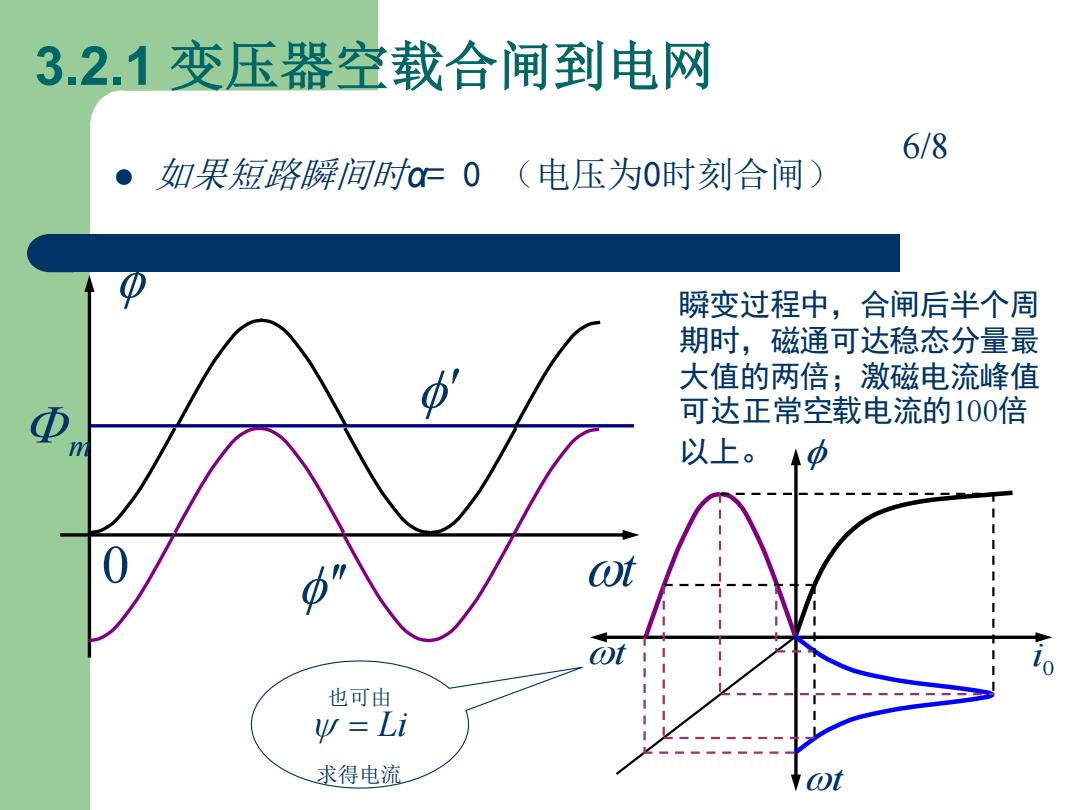

3.2.1变压器空载合闸到电网 6/8 如果短路瞬间时0（电压为0时刻合闸) 瞬变过程中，合闸后半个周 期时，磁通可达稳态分量最 大值的两倍；激磁电流峰值 可达正常空载电流的100倍 以上。 wt 也可由 V=Li 求得电流 ot
3.2.1 变压器空载合闸到电网 ⚫ 如果短路瞬间时α= 0 （电压为0时刻合闸） 6/8 瞬变过程中，合闸后半个周 期时，磁通可达稳态分量最 大值的两倍；激磁电流峰值 可达正常空载电流的100倍 以上。 0 t m 0 i t t = Li 也可由 求得电流

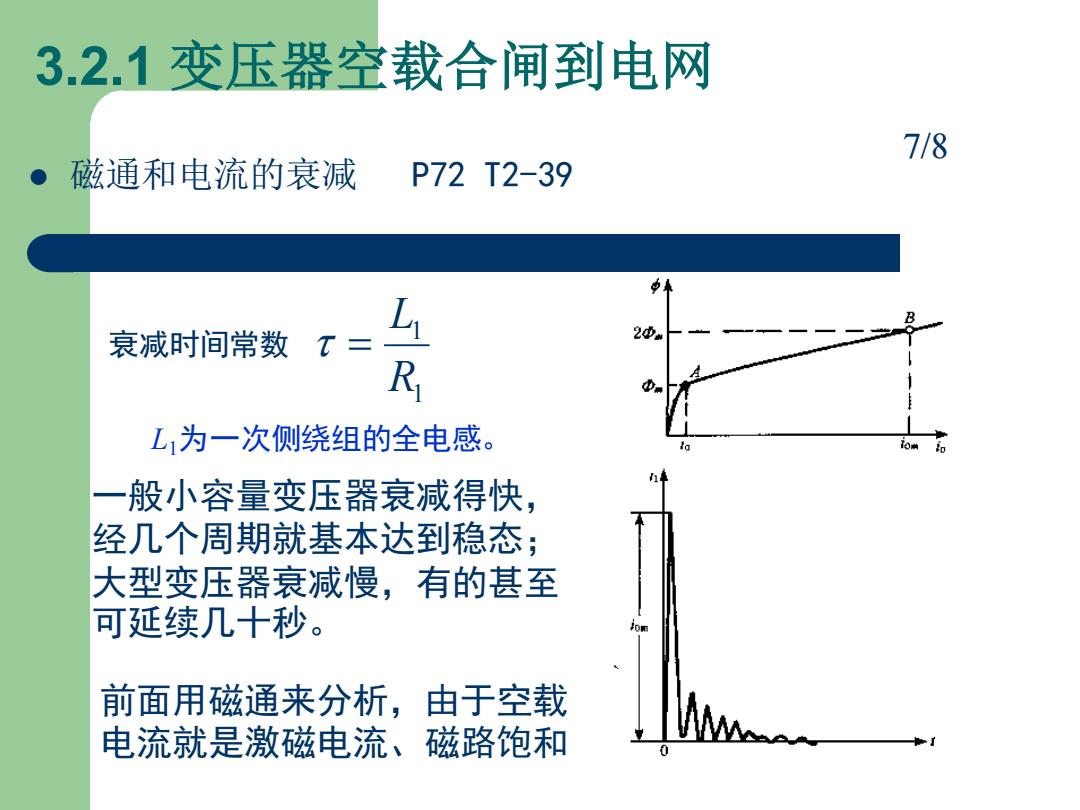

3.2.1变压器空载合闸到电网 7/8 磁通和电流的衰减 P72T2-39 L 衰减时间常数T三 2Φ R L1为一次侧绕组的全电感。 om 般小容量变压器衰减得快， 经几个周期就基本达到稳态； 大型变压器衰减慢，有的甚至 可延续几十秒。 前面用磁通来分析，由于空载 电流就是激磁电流、磁路饱和
3.2.1 变压器空载合闸到电网 ⚫ 磁通和电流的衰减 P72 T2-39 7/8 一般小容量变压器衰减得快， 经几个周期就基本达到稳态； 大型变压器衰减慢，有的甚至 可延续几十秒。 1 1 R L 衰减时间常数 = L1为一次侧绕组的全电感。 前面用磁通来分析，由于空载 电流就是激磁电流、磁路饱和

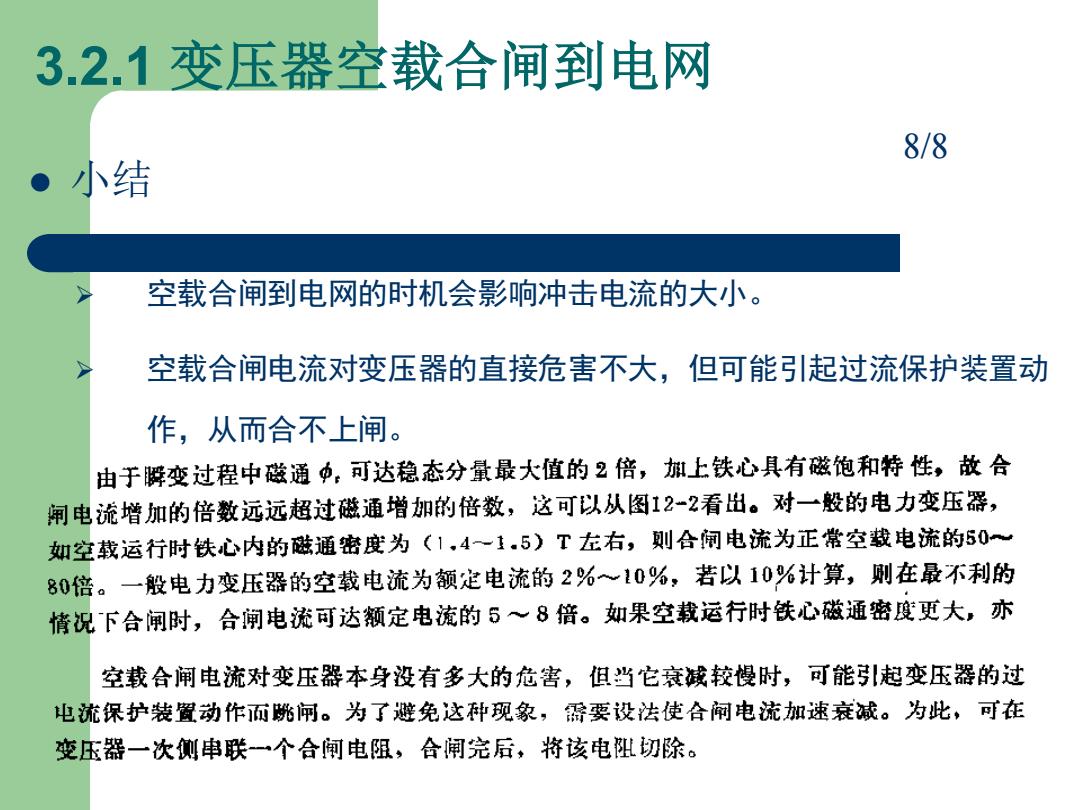

3.2.1变压器空载合闸到电网 8/8 )小结 空载合闸到电网的时机会影响冲击电流的大小。 空载合闸电流对变压器的直接危害不大，但可能引起过流保护装置动 作，从而合不上闸。 由于瞬变过程中磁通中，可达稳态分量最大值的2倍，加上铁心具有磁饱和特性，故合 闸电流增加的倍数远远超过磁通增加的倍数，这可以从图12-2看出。对一般的电力变压器， 如空载运行时铁心内的磁通密度为(1,4一1.5)T左右，则合闸电流为正常空载电流的50~ 80倍。一般电力变压器的空载电流为额定电流的2%~10%，若以10%计算，则在最不利的 情况下合闸时，合闸电流可达额定电流的5~8倍。如果空载运行时铁心磁通密度更大，亦 空载合闸电流对变压器本身没有多大的危害，但当它衰域较慢时，可能引起变压器的过 电流保护装置动作面跳闸。为了避免这种现象，需要设法使合闸电流加速衰诚。为此，可在 变压器一次侧串联一个合闸电阻，合闸完后，将该电独切除
3.2.1 变压器空载合闸到电网 ⚫ 小结 8/8 ➢ 空载合闸到电网的时机会影响冲击电流的大小。 ➢ 空载合闸电流对变压器的直接危害不大，但可能引起过流保护装置动 作，从而合不上闸

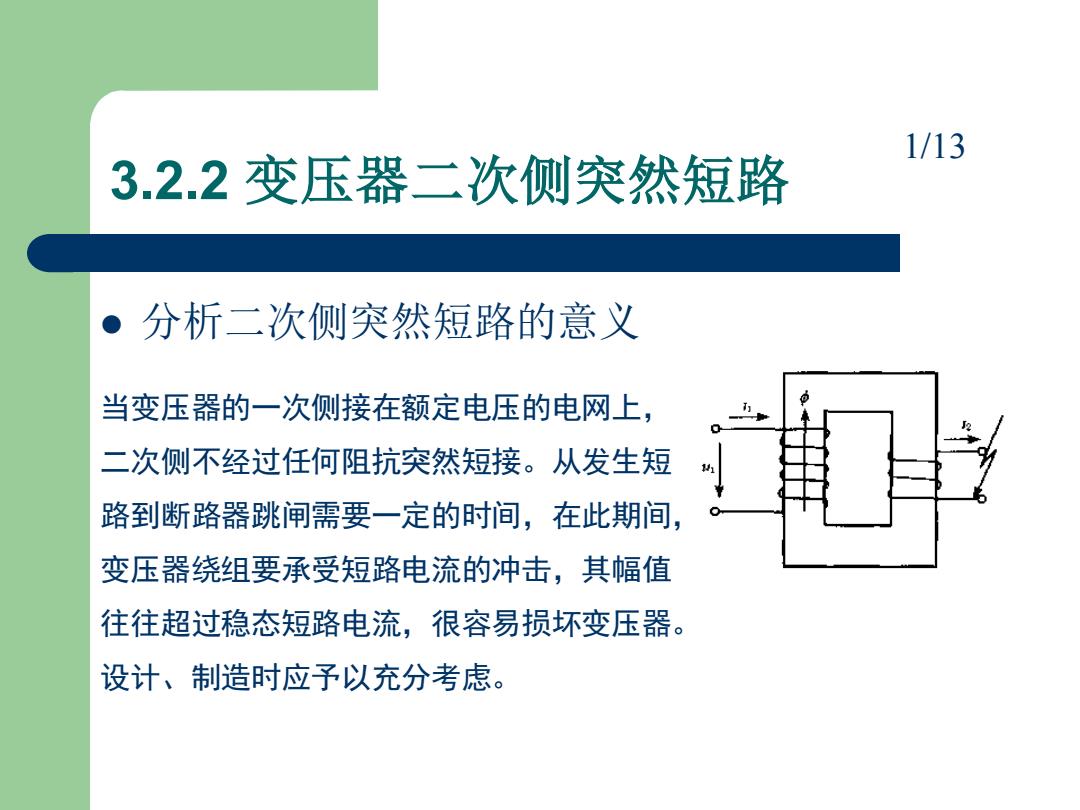

1/13 3.2.2变压器二次侧突然短路 分析二次侧突然短路的意义 当变压器的一次侧接在额定电压的电网上， 二次侧不经过任何阻抗突然短接。从发生短 路到断路器跳闸需要一定的时间，在此期间， 变压器绕组要承受短路电流的冲击，其幅值 往往超过稳态短路电流，很容易损坏变压器。 设计、制造时应予以充分考虑
3.2.2 变压器二次侧突然短路 ⚫ 分析二次侧突然短路的意义 1/13 当变压器的一次侧接在额定电压的电网上， 二次侧不经过任何阻抗突然短接。从发生短 路到断路器跳闸需要一定的时间，在此期间， 变压器绕组要承受短路电流的冲击，其幅值 往往超过稳态短路电流，很容易损坏变压器。 设计、制造时应予以充分考虑
