第一节督述 4.制备控制介质 零件图纸 将程序单上的内容，经转换 图纸工艺分析 记录在控制介质上（如存储 计算运动轨迹 在磁盘上)，作为数控系统 篾 程序编制 的输入信息，若程序较简单， 制备控制介质 也可直接通过键盘输入。 校验和试切 错误
11 4. 制备控制介质 将程序单上的内容，经转换 记录在控制介质上（如存储 在磁盘上），作为数控系统 的输入信息，若程序较简单， 也可直接通过键盘输入。 第一节 概述 计算运动轨迹 图纸工艺分析 程序编制 制备控制介质 校验和试切 零件图纸 错误 修 改
第一节 述 5.程序的校验和试切 零件图纸 图纸工艺分析 所制备的控制介质，必须 经过进一步的校验和试切削， 计算运动轨迹 证明是正确无误，才能用于正 式加工。如有错误，应分析错 篾 程序编制 误产生的原因，进行相应的修 制备控制介质 改。 校验和试切 常用的校验和试切方法：阅 错误 读法、模拟法、试切法等
12 5. 程序的校验和试切 所制备的控制介质，必须 经过进一步的校验和试切削， 证明是正确无误，才能用于正 式加工。如有错误，应分析错 误产生的原因，进行相应的修 改。 常用的校验和试切方法：阅 读法、模拟法、试切法等。 第一节 概述 计算运动轨迹 图纸工艺分析 程序编制 制备控制介质 校验和试切 零件图纸 错误 修 改
第一节撕述 三、数控加工工艺简介和数控加工方法 1.数控加工的工艺分析 数控机床加工零件除按一般方式对零件进行工艺分 析外，还必须注意以下几点： >选择合适的对刀点和换刀点 >加工线路的确定 >程序编制中的误差 13
13 三、数控加工工艺简介和数控加工方法 1. 数控加工的工艺分析 数控机床加工零件除按一般方式对零件进行工艺分 析外，还 必须注意以下几点： ➢ 选择合适的对刀点和换刀点 ➢ 加工线路的确定 ➢ 程序编制中的误差 第一节 概述
第一节撕连 (1)选择合适的对刀点和换刀点 >对刀点（起刀点）：确定刀具与工件相对位置的点，刀具相 对于工件运动的起点，又称起刀点，也就是程序运行的起 点。 对刀点的选择原则： ①对刀点应便于数学处理和程序编制： ②对刀点在机床上容易校准： ③在加工过程中便于检查： ④引起的加工误差小
14 第一节 概述 （1）选择合适的对刀点和换刀点 ➢ 对刀点（起刀点）：确定刀具与工件相对位置的点,刀具相 对于工件运动的起点，又称起刀点，也就是程序运行的起 点。 对刀点的选择原则： ① 对刀点应便于数学处理和程序编制； ② 对刀点在机床上容易校准； ③ 在加工过程中便于检查； ④ 引起的加工误差小

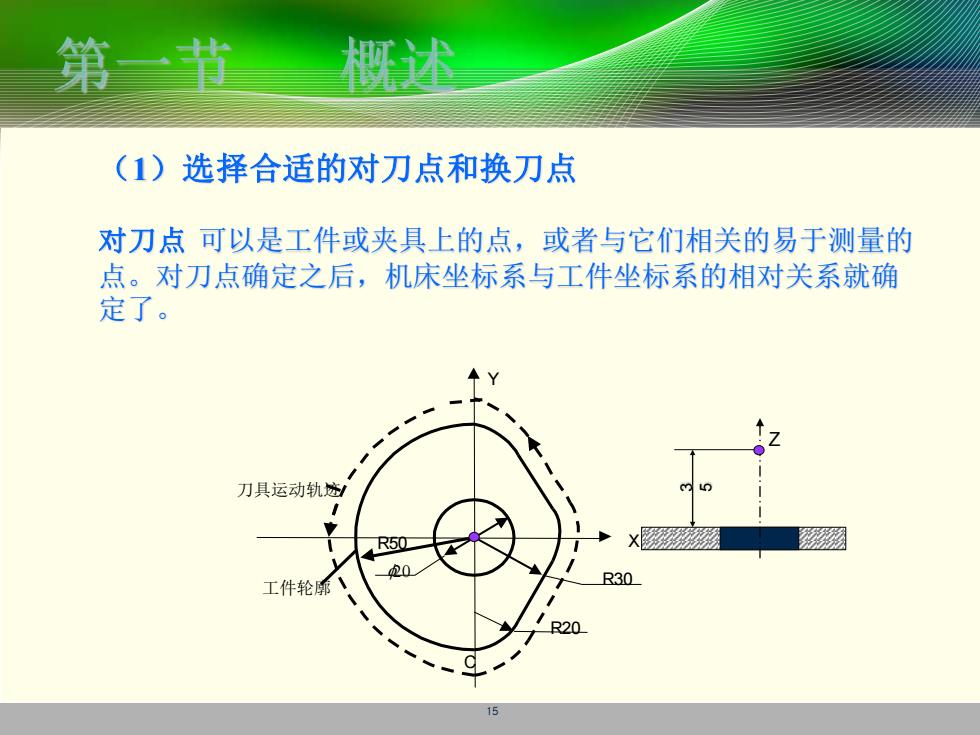

第一节 画述 (1)选择合适的对刀点和换刀点 对刀点可以是工件或夹具上的点，或者与它们相关的易于测量的 点。对刀点确定之后，机床坐标系与工件坐标系的相对关系就确 定了。 刀具运动轨迹 R50 X 20 工件轮 R30 R20
15 第一节 概述 C R30 R20 R50 f20 刀具运动轨迹 工件轮廓 X Y Z 3 5 （1）选择合适的对刀点和换刀点 对刀点 可以是工件或夹具上的点，或者与它们相关的易于测量的 点。对刀点确定之后，机床坐标系与工件坐标系的相对关系就确 定了
