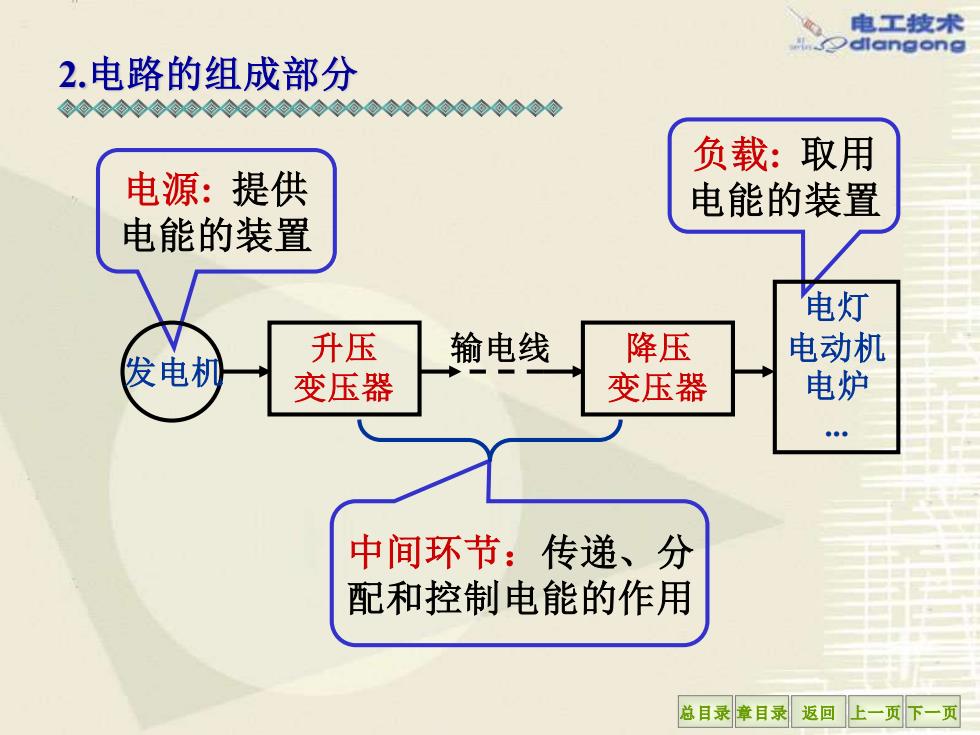

电工技术 dlangong 2.电路的组成部分 ◇⊙⊙◇◇⊙⊙⊙◇⊙◇⊙⊙◇⊙◇◆◇◇◇◇◇◇◇◇◆ 负载：取用 电源：提供 电能的装置 电能的装置 电灯 升压 输电线 降压 电动机 发电机 变压器 变压器 电炉 中间环节：传递、分 配和控制电能的作用 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 2.电路的组成部分 电源: 提供 电能的装置 负载: 取用 电能的装置 中间环节：传递、分 配和控制电能的作用 发电机 升压 变压器 降压 变压器 电灯 电动机 电炉 . 输电线

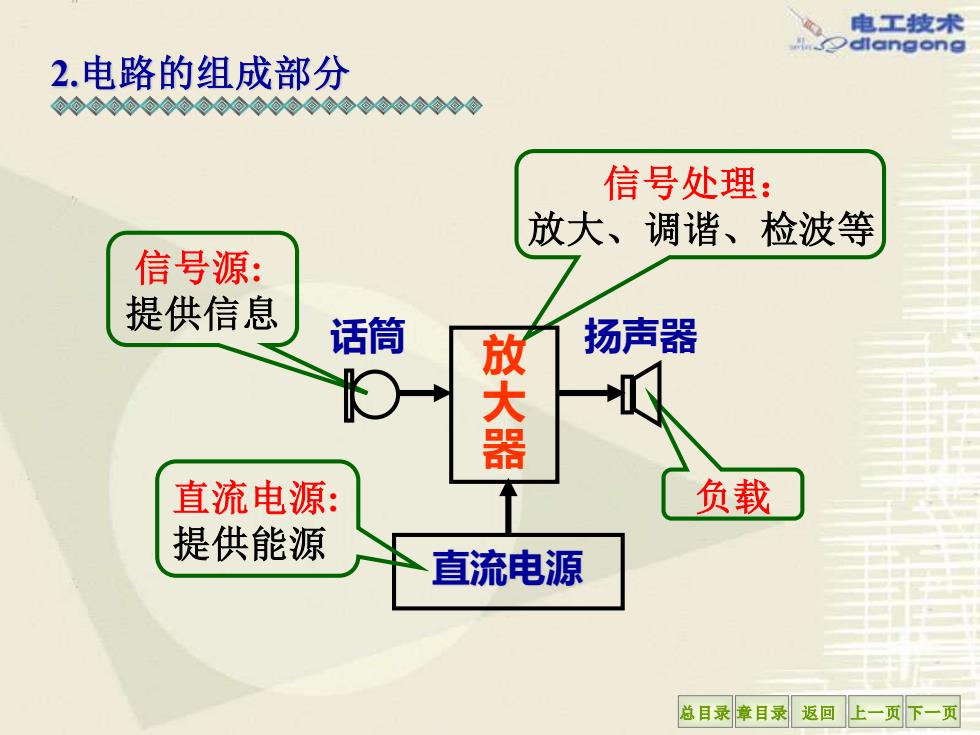

电工技术 dlangong 2.电路的组成部分 ⊙◇⊙◇◇⊙◇◇◇00⊙0⊙◇◆◇◇◇◆◇◇◇◇ 信号处理： 放大、调谐、检波等 信号源： 提供信息 话筒 扬声器 放大器 直流电源： 负载 提供能源 直流电源 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 直流电源 直流电源: 提供能源 信号处理： 放大、调谐、检波等 负载 信号源: 提供信息 2.电路的组成部分 放 大 器 话筒 扬声器

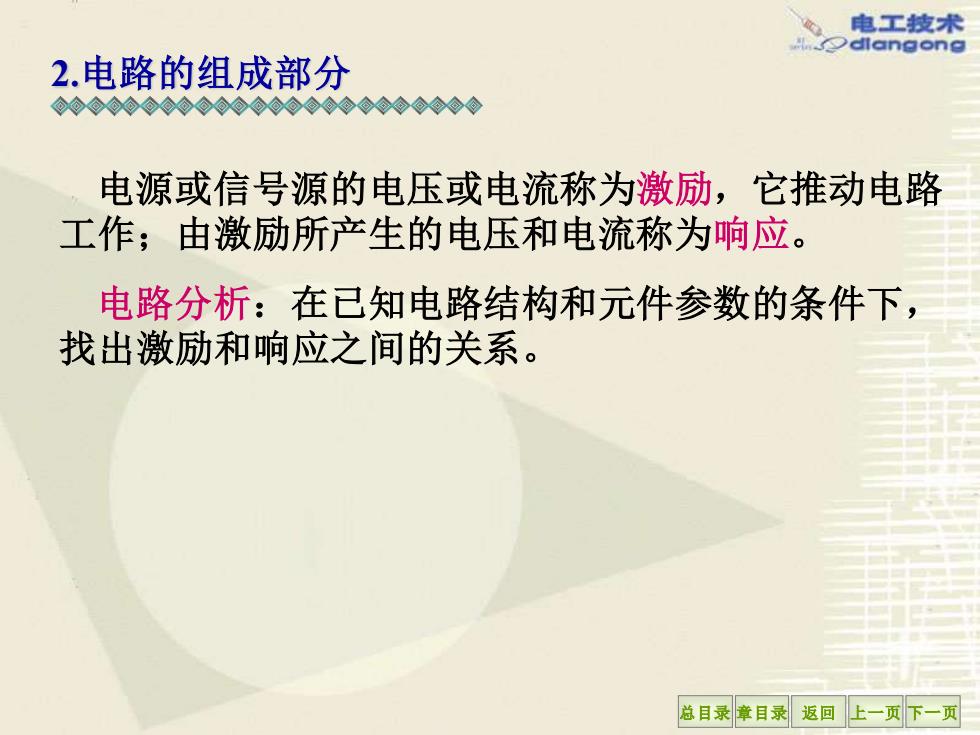

电工技术 dlangong 2.电路的组成部分 电源或信号源的电压或电流称为激励，它推动电路 工作；由激励所产生的电压和电流称为响应。 电路分析：在已知电路结构和元件参数的条件下， 找出激励和响应之间的关系。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 2.电路的组成部分 电源或信号源的电压或电流称为激励，它推动电路 工作；由激励所产生的电压和电流称为响应。 电路分析：在已知电路结构和元件参数的条件下， 找出激励和响应之间的关系

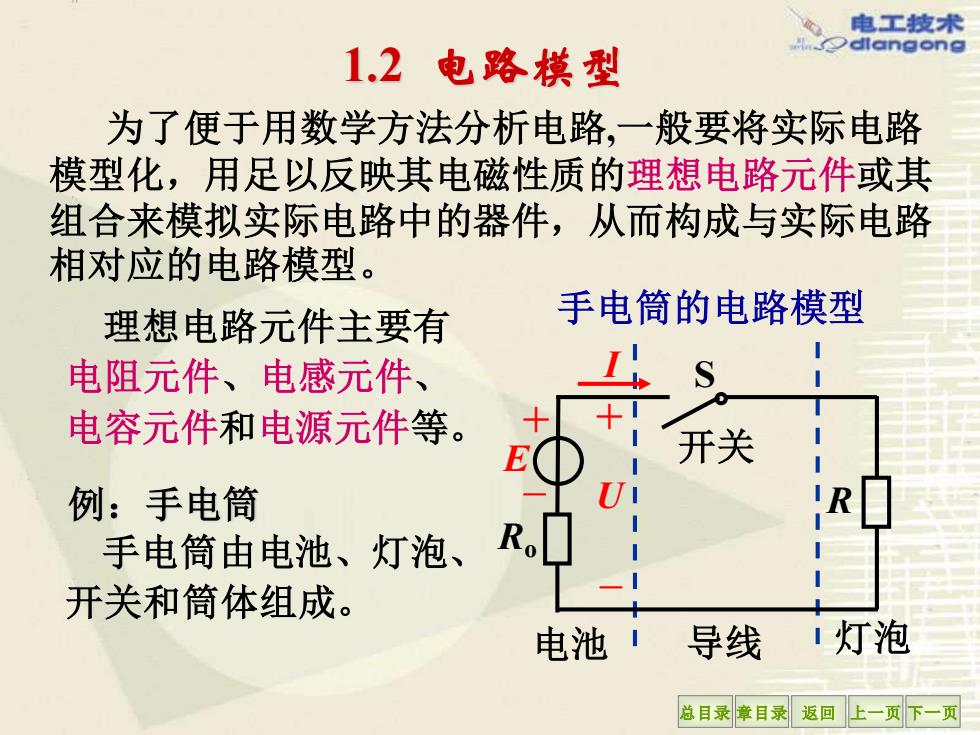

电工技术 1.2电路模型 为了便于用数学方法分析电路，一般要将实际电路 模型化，用足以反映其电磁性质的理想电路元件或其 组合来模拟实际电路中的器件，从而构成与实际电路 相对应的电路模型。 理想电路元件主要有 手电筒的电路模型 电阻元件、电感元件、 电容元件和电源元件等。 +1 E 开关 例：手电筒 UI R 手电简由电池、灯泡、 Ro 开关和筒体组成。 电池 导线 灯泡 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 1.2 电路模型 手电筒的电路模型 为了便于用数学方法分析电路,一般要将实际电路 模型化，用足以反映其电磁性质的理想电路元件或其 组合来模拟实际电路中的器件，从而构成与实际电路 相对应的电路模型。 例：手电筒 电池 导线 灯泡 开关 手电筒由电池、灯泡、 开关和筒体组成。 理想电路元件主要有 电阻元件、电感元件、 电容元件和电源元件等。 R + Ro E – S + U – I

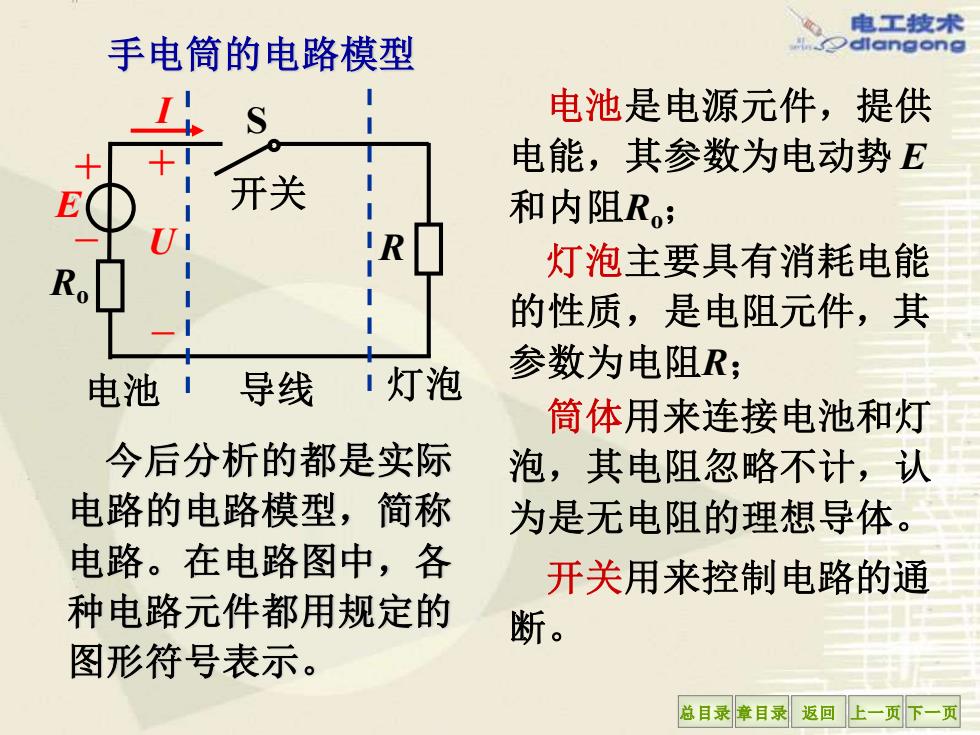

电工技术 手电筒的电路模型 dlangong 电池是电源元件，提供 电能，其参数为电动势E 开关 和内阻R; U R 灯泡主要具有消耗电能 的性质，是电阻元件，其 参数为电阻R; 电池·导线 灯泡 筒体用来连接电池和灯 今后分析的都是实际 泡，其电阻忽略不计，认 电路的电路模型，简称 为是无电阻的理想导体。 电路。在电路图中，各 开关用来控制电路的通 种电路元件都用规定的 断。 图形符号表示。 总目录章目录返回上一页下一页
总目录 章目录 返回 上一页 下一页 手电筒的电路模型 R + Ro E – S + U – I 电池 导线 灯泡 开关 电池是电源元件，提供 电能，其参数为电动势 E 和内阻Ro； 灯泡主要具有消耗电能 的性质，是电阻元件，其 参数为电阻R； 筒体用来连接电池和灯 泡，其电阻忽略不计，认 为是无电阻的理想导体。 开关用来控制电路的通 断。 今后分析的都是实际 电路的电路模型，简称 电路。在电路图中，各 种电路元件都用规定的 图形符号表示
