1.3典型的晶体结构，晶向、晶面的表示 一·晶体结构的表达方法 三量时到和E的标达 四.典型晶体结构 五.多晶型现象和结构相变 参考黄昆书1.3节， Kittel8版1.31.4节
1.3 典型的晶体结构，晶向、晶面的表示 一 . 晶体结构的表达方法 二. 晶向、晶面和它们的标志 三. 晶面间距 四. 典型晶体结构 五. 多晶型现象和结构相变 参考 黄昆书 1.3 节， Kittel 8版 1.3 1.4 节

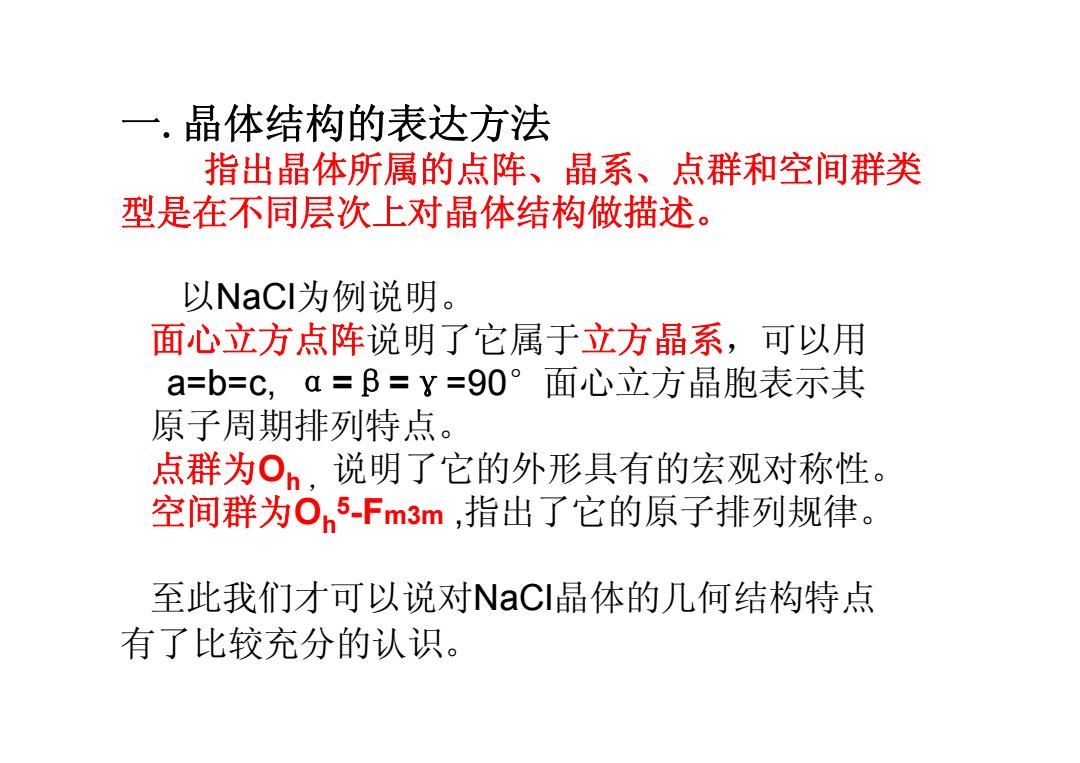

一.晶体结构的表达方法 指出晶体所属的点阵、晶系、点群和空间群类 型是在不同层次上对晶体结构做描述。 以NaCl为例说明。 面心立方点阵说明了它属于立方晶系，可以用 a=b=C,a=B=y=90°面心立方晶胞表示其 原子周期排列特点。 点群为O,说明了它的外形具有的宏观对称性。 空间群为Oh5-Fm3m,指出了它的原子排列规律。 至此我们才可以说对NaCl晶体的几何结构特点 有了比较充分的认识
一.晶体结构的表达方法 指出晶体所属的点阵、晶系、点群和空间群类 型是在不同层次上对晶体结构做描述。 以NaCl为例说明。 面心立方点阵说明了它属于立方晶系，可以用 a=b=c, α = β = γ=90°面心立方晶胞表示其 原子周期排列特点。 点群为 O h ，说明了它的外形具有的宏观对称性。 空间群为 O h 5-Fm3m ,指出了它的原子排列规律。 至此我们才可以说对NaCl晶体的几何结构特点 有了比较充分的认识
对晶体结构几何特征的了 解归结为绘出它的结晶学 晶胞（包括基元中原子的 种类、数量、相对取向及 位置的点阵惯用原胞)， 定出全部原子的位置，并 确定出它的晶胞参量： Na+1 a,b,C和a,B,Y 通过X光衍射等实验 方法即可以做到这些。 CI-1 对NaCl晶体结构的 测定，使我们得到了右面 a=5.628A 的反映其完整结构的晶胞 图（测定原理见1.5节）
对晶体结构几何特征的了 解归结为绘出它的结晶学 晶胞（包括基元中原子的 种类、数量、相对取向及 位置的点阵惯用原胞）， 定出全部原子的位置，并 确定出它的晶胞参量： a,b,c 和 α,β,γ 通过 X光衍射等实验 方法即可以做到这些。 对 NaCl 晶体结构的 测定，使我们得到了右面 的反映其完整结构的晶胞 图（测定原理见1.5节） Cl-1 Na+1 a=5.628Å z y x
NaCI结构中的原子排列 NaCl Structure with Face Centered Cubic Bravais Lattice
NaCl结构中的原子排列
NaCl晶体为八面体群的说明：Oh, 它的每个原子都处在不同原子组成的8面体体心位 置。考虑它的晶场时就要注意到这个特点。 点群对称操作： 体对角线是3重轴： 3条棱边是4重轴： 棱对角线是2重轴， 体心是反演中心。 (6b)
NaCl晶体为八面体群的说明：Oh, 它的每个原子都处在不同原子组成的8面体体心位 置。考虑它的晶场时就要注意到这个特点。 点群对称操作： 体对角线是3重轴； 3 条棱边是4重轴； 棱对角线是2重轴， 体心是反演中心
