气相色谱仪 进 放 汽化室 ↑检测器 净化器 载 记录器 流量计 色谱柱 柱箱 气相色谱仪流程图
气相色谱仪 载 气 净化器 流量计 色谱柱 柱箱 汽化室 检测器 记录器 进 样 放 空 气相色谱仪流程图
·气相色谱仪主要包括四部分： 载气系统 进样系统 分离系统 检测系统 1、载气系统 载气由压缩气体钢瓶供给，经减压阀、稳压 阀控制压强和流速，由压强计指示气体压强，然 后进入检测器热导池的参考臂，继而进入色谱柱。 最后通过热导池、流量计而放入大气
• 气相色谱仪主要包括四部分： 载气系统 进样系统 分离系统 检测系统 1、载气系统 载气由压缩气体钢瓶供给，经减压阀、稳压 阀控制压强和流速，由压强计指示气体压强，然 后进入检测器热导池的参考臂，继而进入色谱柱。 最后通过热导池、流量计而放入大气

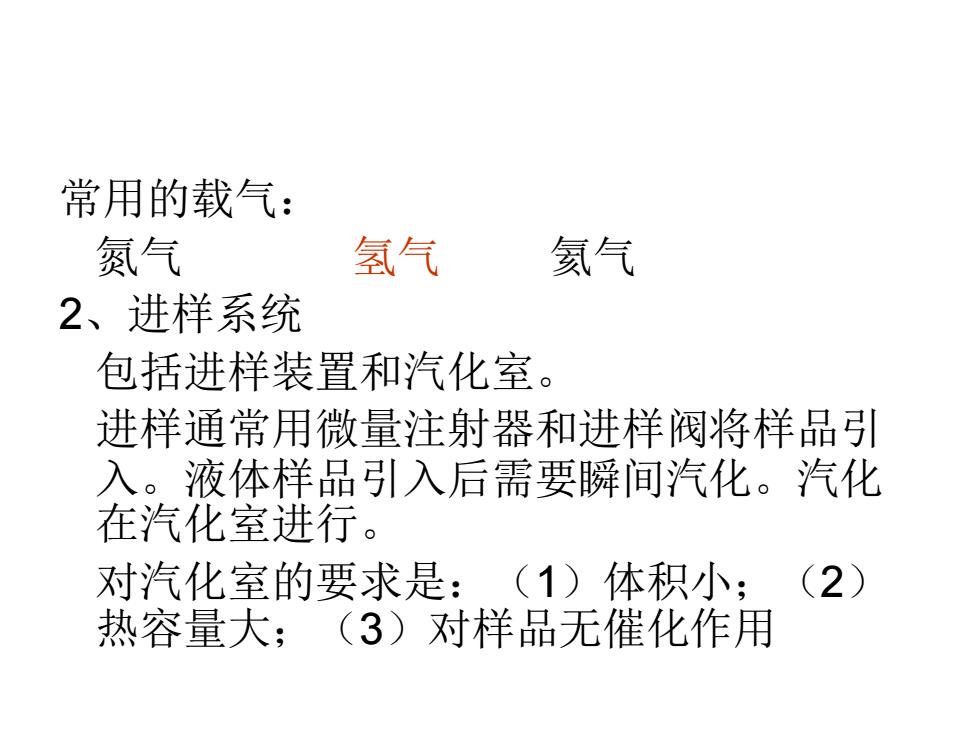

常用的载气： 氮气 氢气 氦气 2、进样系统 包括进样装置和汽化室。 进样通常用微量注射器和进样阀将样品引 入。液体样品引入后需要瞬间汽化。汽化 在汽化室进行。 对汽化室的要求是：(1)体积小： (2) 热容量大；(3)对样品无催化作用
常用的载气： 氮气 氢气 氦气 2、进样系统 包括进样装置和汽化室。 进样通常用微量注射器和进样阀将样品引 入。液体样品引入后需要瞬间汽化。汽化 在汽化室进行。 对汽化室的要求是：（1）体积小；（2） 热容量大；（3）对样品无催化作用
