3.多相移相信号（MPSK)的载波提取 当数字信息通过载波的M相调制发送时，可将上述方法推 广，以获取同步载波。一种基于平方变换法或平方环法的推 广，是M次方变换法或M方环法，如图11·5所示。例如从 4PSK信号中提取同步载波的四次方环，其鉴相器输出的误差 电压为 Va=Ka sin40 11.2-16) 因此，0=nπ(n为任意整数)为四次方环的稳定平衡点，即有0、 π/2、π、3π/2的稳定工作点。这种现象称为四重相位模糊度，或 称90°的相位模糊。同理，M次方环具有M重相位模糊度，即所 提取的载波具有360°M的相位模糊。解决的方法是采用 DPSK
3. 多相移相信号（MPSK）的载波提取 当数字信息通过载波的M相调制发送时，可将上述方法推 广，以获取同步载波。 一种基于平方变换法或平方环法的推 广，是M次方变换法或M方环法，如图 11 - 5 所示。例如从 4PSK信号中提取同步载波的四次方环，其鉴相器输出的误差 电压为 d d v =K sin4 (11.2 - 1 θ 6) 因此，θ=nπ（n为任意整数）为四次方环的稳定平衡点， 即有0、 π/2、π、3π/2的稳定工作点。这种现象称为四重相位模糊度，或 称90°的相位模糊。同理，M次方环具有M重相位模糊度，即所 提取的载波具有360°/M的相位模糊。解决的方法是采用 MDPSK
接收信号 M方 调谐到Mf的 X 环路 律器件 带通滤波器 滤波器 sin(2πf+2） VCO 分频器 ÷M 输出 图11-5M方环提取载波
图 11 – 5 M 方环提取载波 M 方 律器件 调谐到Mf c 的 带通滤波器 环路 滤波器 sin(2π f c t＋2φ ) VCO 分频器 ÷ M 输出 接收信号

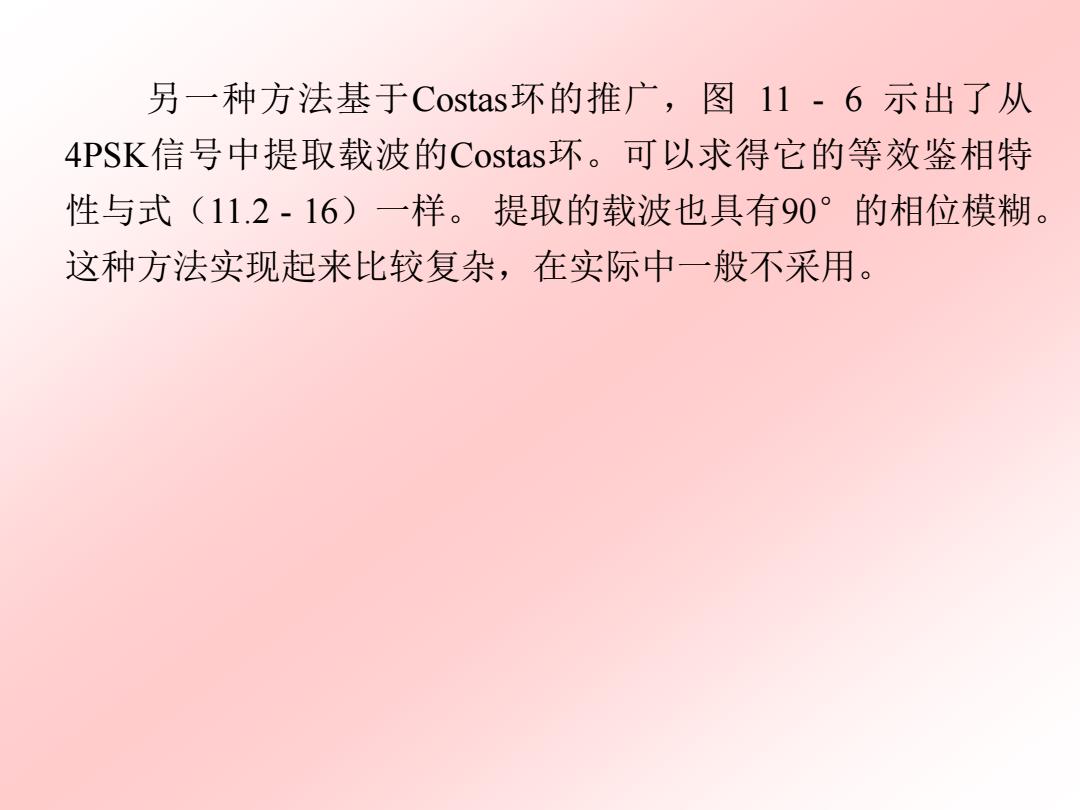

另一种方法基于Costas环的推广，图11-6示出了从 4PSK信号中提取载波的Costas环。可以求得它的等效鉴相特 性与式(11.2-16)一样。提取的载波也具有90°的相位模糊。 这种方法实现起来比较复杂，在实际中一般不采用
另一种方法基于Costas环的推广，图 11 - 6 示出了从 4PSK信号中提取载波的Costas环。可以求得它的等效鉴相特 性与式（11.2 - 16）一样。 提取的载波也具有90°的相位模糊。 这种方法实现起来比较复杂，在实际中一般不采用

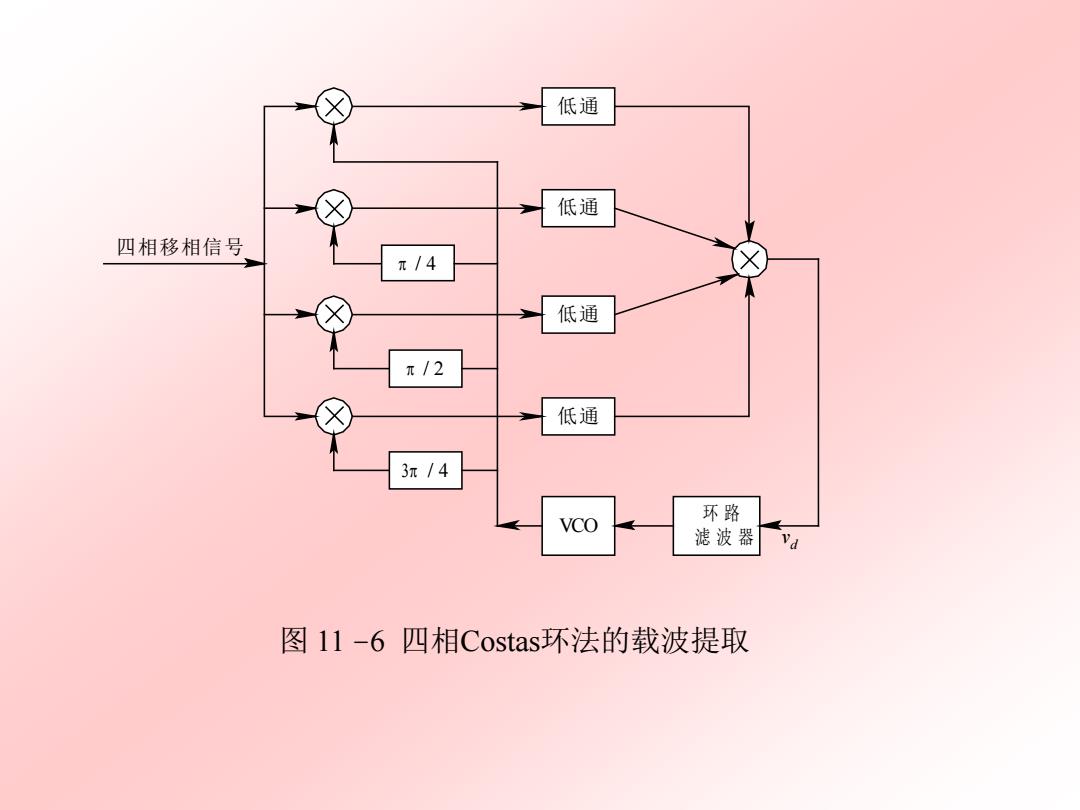

低通 低通 四相移相信号 π/4 低通 元/2 低通 3π/4 环路 VCO 滤波器 图11-6四相Costas环法的载波提取
图 11 –6 四相Costas环法的载波提取 低通 π / 4 低通 π / 2 低通 3π / 4 低通 VCO 四相移相信号 环 路 滤波器 vd

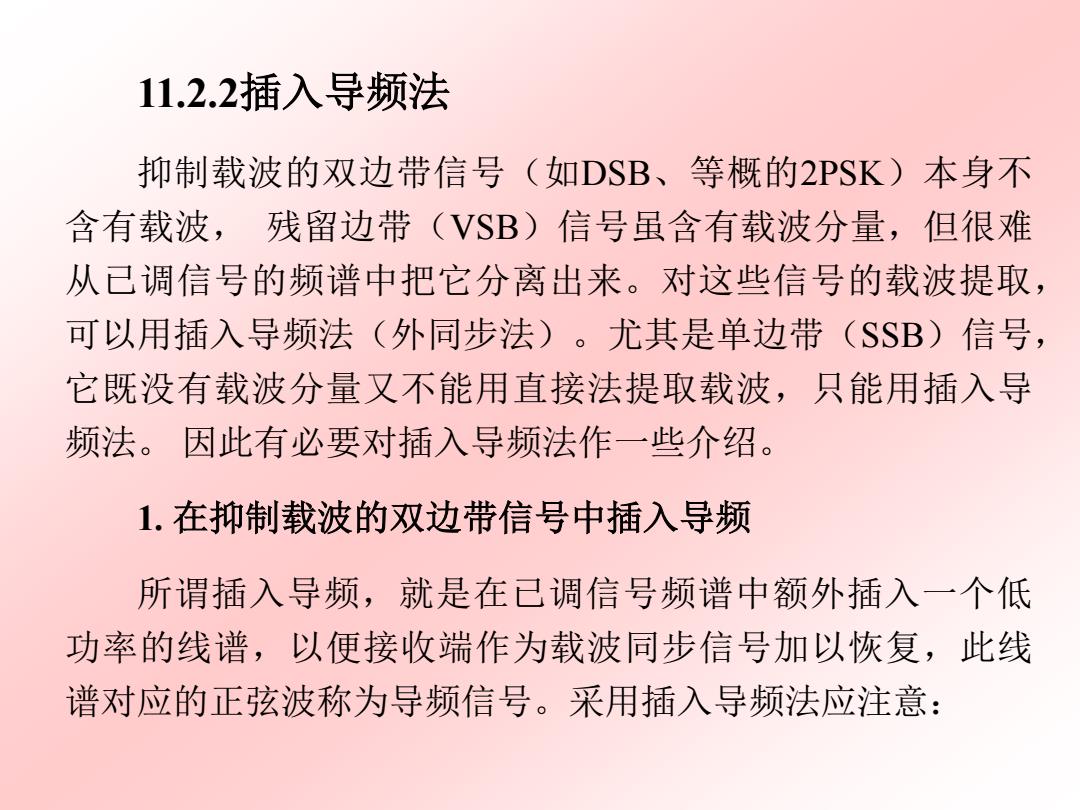

11.2.2插入导频法 抑制载波的双边带信号（如DSB、等概的2PSK)本身不 含有载波，残留边带(VSB)信号虽含有载波分量，但很难 从已调信号的频谱中把它分离出来。对这些信号的载波提取， 可以用插入导频法（外同步法）。尤其是单边带(SSB)信号， 它既没有载波分量又不能用直接法提取载波，只能用插入导 频法。因此有必要对插入导频法作一些介绍。 1.在抑制载波的双边带信号中插入导频 所谓插入导频，就是在已调信号频谱中额外插入一个低 功率的线谱，以便接收端作为载波同步信号加以恢复，此线 谱对应的正弦波称为导频信号。采用插入导频法应注意：
11.2.2插入导频法 抑制载波的双边带信号（如DSB、等概的2PSK）本身不 含有载波， 残留边带（VSB）信号虽含有载波分量，但很难 从已调信号的频谱中把它分离出来。对这些信号的载波提取， 可以用插入导频法（外同步法）。尤其是单边带（SSB）信号， 它既没有载波分量又不能用直接法提取载波，只能用插入导 频法。 因此有必要对插入导频法作一些介绍。 1. 在抑制载波的双边带信号中插入导频 所谓插入导频，就是在已调信号频谱中额外插入一个低 功率的线谱，以便接收端作为载波同步信号加以恢复，此线 谱对应的正弦波称为导频信号。采用插入导频法应注意：
