第10章复用和数字复接技术 10.1频分复用(FD① 10.2时分复用TD0 10.3数字复接技术 10.4SDH复用原理 返回主目录
10.1 频分复用(FDM) 10.2 时分复用(TDM) 10.3 数字复接技术 10.4 SDH复用原理 第10章 复用和数字复接技术 返回主目录
第10章复用和数字复接技术 10.1频分复用(FDM) 10.1.1频分复用原理 所谓频分复用(Frequency拟division Multiplexing-FDM)是 指按照频率的不同来复用多路信号的方法。在频分复用中， 信道的带宽被分成若干个相互不重叠的频段，每路信号占用 其中一个频段，因而在接收端可以采用适当的带通滤波器将 多路信号分开，从而恢复出所需要的信号
第 10 章 复用和数字复接技术 10.1频分复用(FDM) 10.1.1频分复用原理 所谓频分复用(Frequencydivision Multiplexing-FDM)是 指按照频率的不同来复用多路信号的方法。在频分复用中， 信道的带宽被分成若干个相互不重叠的频段，每路信号占用 其中一个频段，因而在接收端可以采用适当的带通滤波器将 多路信号分开，从而恢复出所需要的信号
潲息 信及 输出 LPF 调制器 BPF 解调器 LPF CH, BPF CH 湖制器 BPF 解调器 道 调制器 B卉 调出 f 发送端 接收端 图10-1频分复用系统组成原理图
图 10 – 1 频分复用系统组成原理图
频分复用系统组成原理图如图10-1所示。图中，各路基 带信号首先通过低通滤波器(LP℉)限制基带信号的带宽，避免 它们的频谱出现相互混叠。然后，各路信号分别对各自的载 波进行调制、合成后送入信道传输。在接收端，分别采用不 同中心频率的带通滤波器分离出各路已调信号，解调后恢复 出基带信号。 频分复用是利用各路信号在频率域不相互重叠来区分的。 若相邻信号之间产生相互干扰，将会使输出信号产生失真。 为了防止相邻信号之间产生相互干扰，应合理选择载波频率 fcl,fc2,,fcn,并使各路已调信号频谱之间留有一定的保护 间隔。若基带信号是模拟信号，则调制方式可以是DSB-SC、 AM、SSB、VSB或FM等，其中SSB方式频带利用率最高。若 基带信号是数字信号，则调制方式可以是ASK、FSK、PSK等 各种数字调制。复用信号的频谱结构示意图如图10-2所示
频分复用系统组成原理图如图 10 - 1 所示。图中，各路基 带信号首先通过低通滤波器(LPF)限制基带信号的带宽，避免 它们的频谱出现相互混叠。然后，各路信号分别对各自的载 波进行调制、合成后送入信道传输。在接收端，分别采用不 同中心频率的带通滤波器分离出各路已调信号，解调后恢复 出基带信号。 频分复用是利用各路信号在频率域不相互重叠来区分的。 若相邻信号之间产生相互干扰，将会使输出信号产生失真。 为了防止相邻信号之间产生相互干扰，应合理选择载波频率 fc1, fc2, …, fcn，并使各路已调信号频谱之间留有一定的保护 间隔。若基带信号是模拟信号，则调制方式可以是DSB-SC、 AM、SSB、VSB或FM等，其中SSB方式频带利用率最高。若 基带信号是数字信号，则调制方式可以是ASK、FSK、PSK等 各种数字调制。复用信号的频谱结构示意图如图10 - 2所示

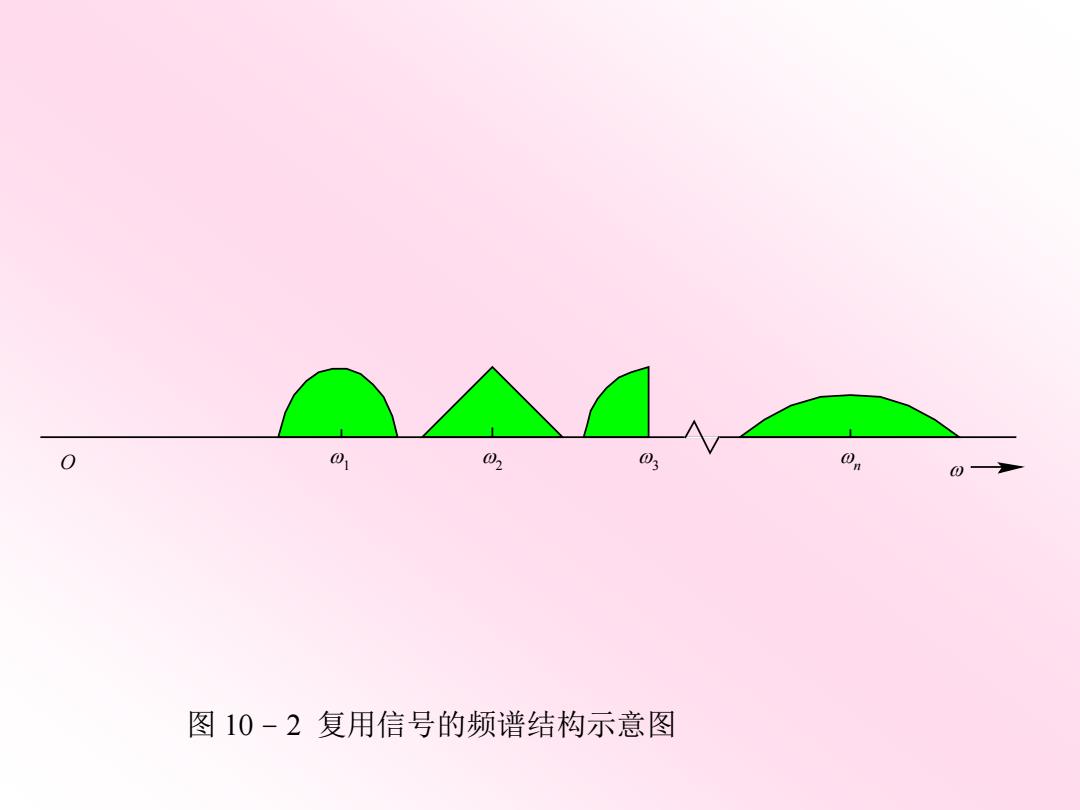

0 02 图10-2复用信号的频谱结构示意图
图 10 – 2 复用信号的频谱结构示意图 O ω1 ω2 ω3 ωn ω
