前言 西安电子科技大学 通信工程学院ISN 本章在了解数字基带信号的特性，包括波形、码型和频谱 特性的基础上，重点研究如何设计基带传输总特性，以消除码 间干忧和如何有效地减小信道加性噪声的影响，以提高系统抗 噪声性能。 然后介绍一种利用实验手段方便地估计系统性能的方法一 眼图，并提出改善数字基带传输性能的两个措施： 1.部分响应 2.时域均衡 通信原理2011年
西安电子科技大学 通信工程学院ISN 通信原理 2011年 前 言 本章在了解数字基带信号的特性，包括波形、码型和频谱 特性的基础上，重点研究如何设计基带传输总特性，以消除码 间干扰和如何有效地减小信道加性噪声的影响，以提高系统抗 噪声性能。 然后介绍一种利用实验手段方便地估计系统性能的方法—— 眼图，并提出改善数字基带传输性能的两个措施: 1. 部分响应 2. 时域均衡
第五拿 数字基带传输系统 西安电子科技大学 通信工程学院ISN ★5.1数字基带传输概述 ★5.2数字基带信号及其频谱特性 ★5.3基带传输的常用码型 ★5.4基带脉冲传输与码间串扰 ★5,5无码间串扰的基带传输特性 ★5.6无码间串扰基带系统的抗噪声性能 ★5.7眼图 ★5.8均衡技米 ★5,9部分响应系统 & 通信原理2011年
西安电子科技大学 通信工程学院ISN 通信原理 2011年 第五章 数字基带传输系统 ★ 5.1 数字基带传输概述 ★ 5.2 数字基带信号及其频谱特性 ★ 5.3 基带传输的常用码型 ★ 5.4 基带脉冲传输与码间串扰 ★ 5.5 无码间串扰的基带传输特性 ★ 5.6 无码间串扰基带系统的抗噪声性能 ★ 5.7 眼图 ★ 5.8 均衡技术 ★ 5.9 部分响应系统

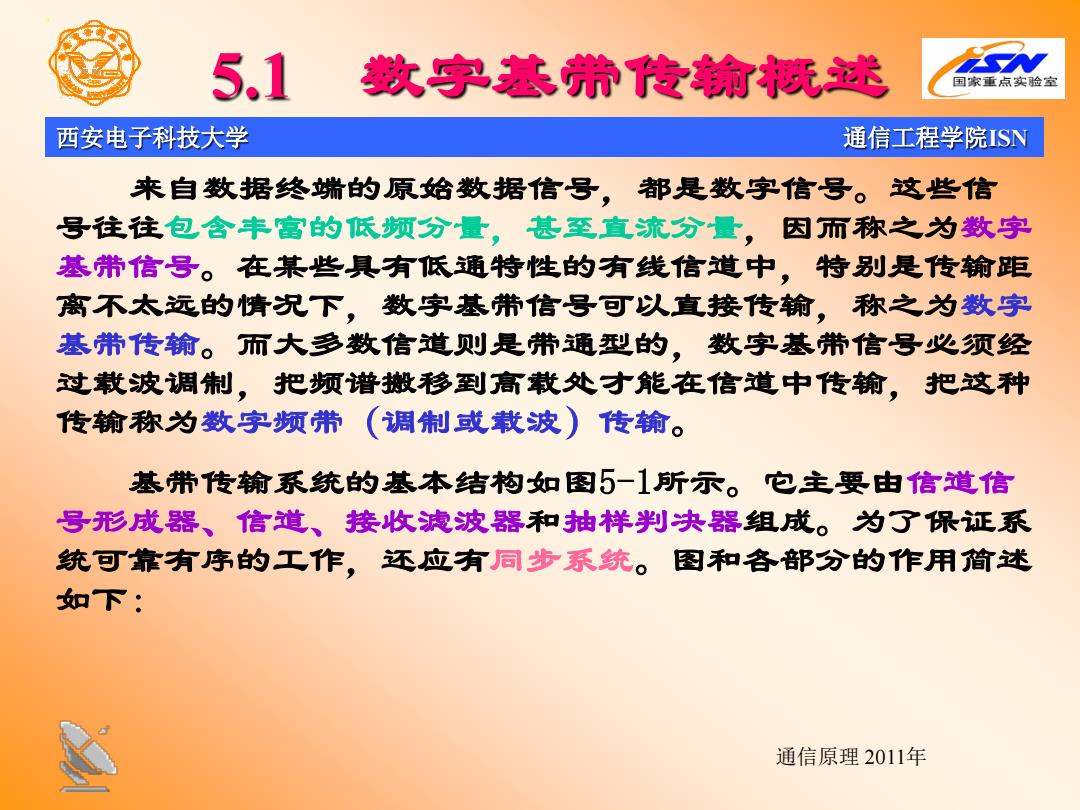

5.1 数字基带传输既述 西安电子科技大学 通信工程学院ISN 来自数据终端的原始数据信号，都是数字信号。这些信 号往往包含丰富的低频分量，甚至直流分量，因而称之为数字 基带信号。在某些具有低通特性的有线信道中，特别是传输距 离不太远的情况下，数字基带信号可以直接传输，称之为数字 基带传输。而大多数信道则是带通型的，数字基带信号必须经 过载波调制，把频谱搬移到高载处才能在信道中传输，把这种 传输称为数字频带（调制或载波）传输。 基带传输系统的基本结构如图5一1所示。它主要由信道信 号形成器、信道、接收滤波器和抽样判决器组成。为了保证系 统可靠有序的工作，还应有同步系统。图和各部分的作用简述 如下： 通信原理2011年
西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.1 数字基带传输概述 来自数据终端的原始数据信号，都是数字信号。这些信 号往往包含丰富的低频分量，甚至直流分量，因而称之为数字 基带信号。在某些具有低通特性的有线信道中，特别是传输距 离不太远的情况下，数字基带信号可以直接传输，称之为数字 基带传输。而大多数信道则是带通型的，数字基带信号必须经 过载波调制，把频谱搬移到高载处才能在信道中传输，把这种 传输称为数字频带（调制或载波）传输。 基带传输系统的基本结构如图5-1所示。它主要由信道信 号形成器、信道、接收滤波器和抽样判决器组成。为了保证系 统可靠有序的工作，还应有同步系统。图和各部分的作用简述 如下：
5.1 数字基带传输概述 国家重点实险室 西安电子科技大学 通信工程学院ISN n() 数字 信道信号 接收 抽样 基带信号 形成器 信道 滤波器 判决器 含丰富 低频分 量，甚 具有低 通特性 至直流 同 步 提 数字基带传输系统 通信原理2011年
西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.1 数字基带传输概述 信道信号 形成器 信道 接 收 滤波器 抽 样 判决器 同 步 提 取 数字 基带信号 C( n(t) 数字基带传输系统 含丰富 低频分 量，甚 至直流 具有低 通特性
