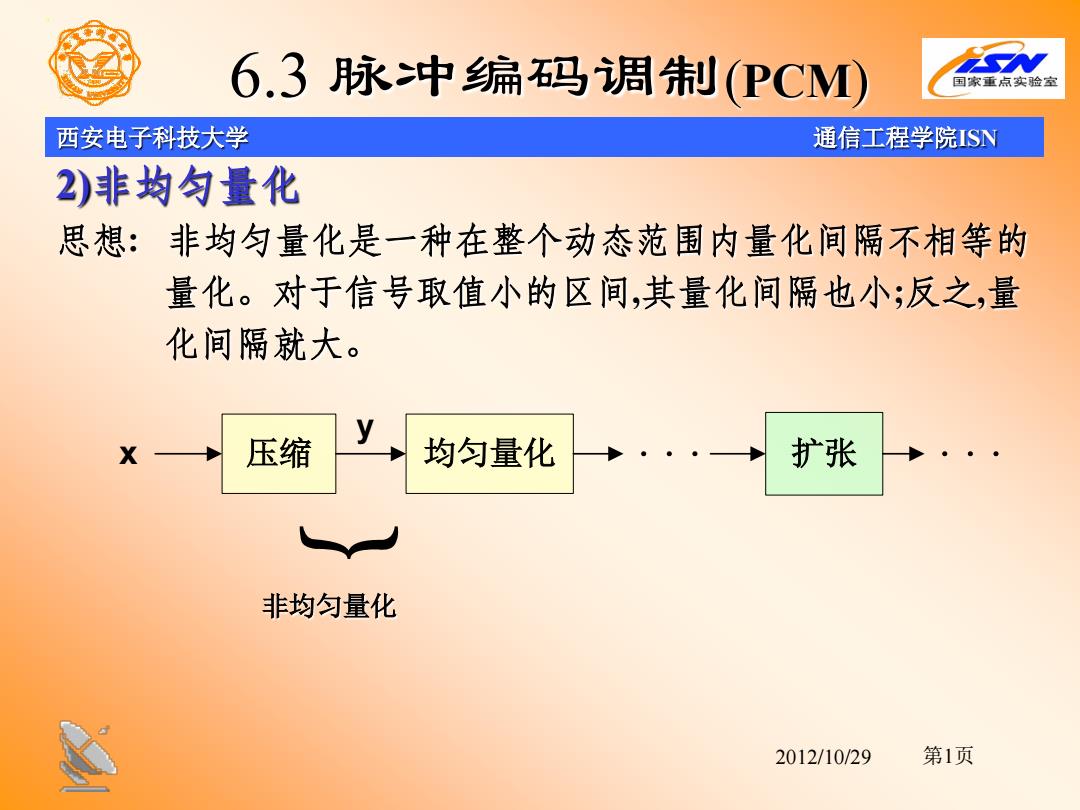

6.3脉中编玛调制(PCM) 西安电子科技大学 通信工程学院SN 2)非均匀量化 思想：非均匀量化是一种在整个动态范围内量化间隔不相等的 量化。对于信号取值小的区间，其量化间隔也小；反之，量 化间隔就大。 X 压缩 均匀量化 扩张 非均匀量化 2012/10/29 第1页
西安电子科技大学 通信工程学院ISN 2012/10/29 6.3 脉冲编码调制(PCM) 2)非均匀量化 思想: 非均匀量化是一种在整个动态范围内量化间隔不相等的 量化。对于信号取值小的区间,其量化间隔也小;反之,量 化间隔就大。 x 压缩 均匀量化 扩张 y 非均匀量化 ﹛ 第1页

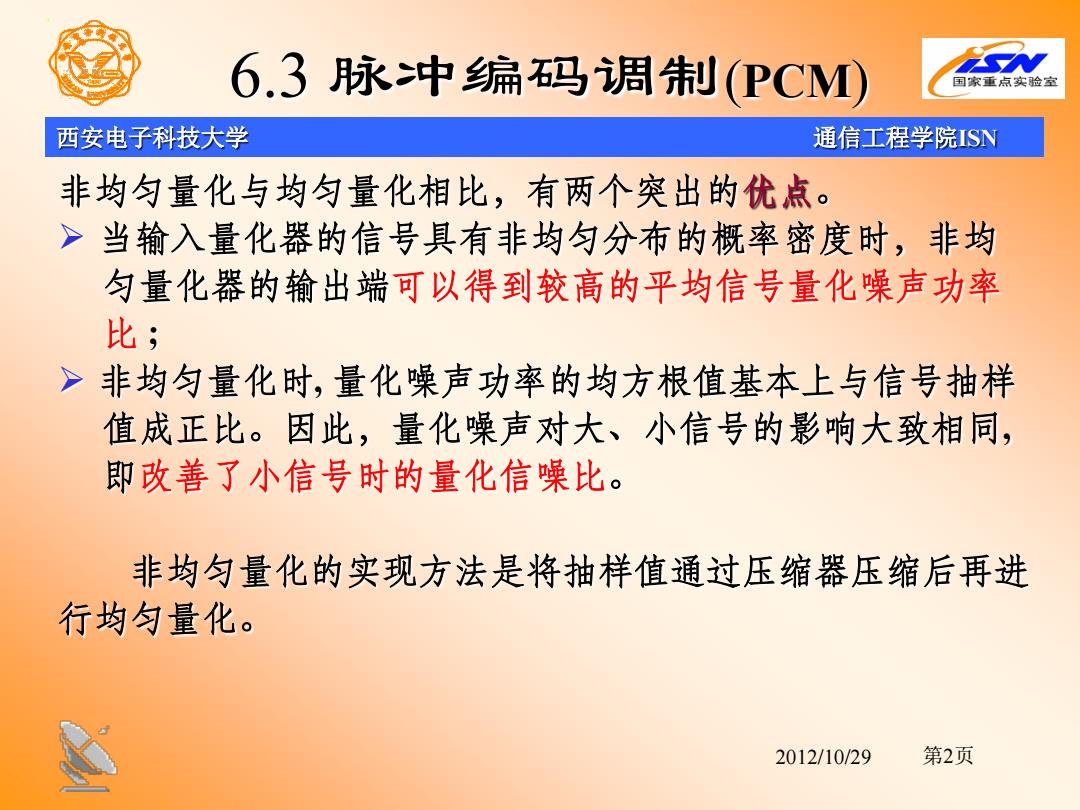

6.3脉冲编码调制(PCM)） 国家重点实脸室 西安电子科技大学 通信工程学院ISN 非均匀量化与均匀量化相比，有两个突出的优点。 >当输入量化器的信号具有非均匀分布的概率密度时，非均 匀量化器的输出端可以得到较高的平均信号量化噪声功率 比； >非均匀量化时，量化噪声功率的均方根值基本上与信号抽样 值成正比。因此，量化噪声对大、小信号的影响大致相同， 即改善了小信号时的量化信噪比。 非均匀量化的实现方法是将抽样值通过压缩器压缩后再进 行均匀量化。 2012/10/29 第2页
西安电子科技大学 通信工程学院ISN 2012/10/29 6.3 脉冲编码调制(PCM) 非均匀量化与均匀量化相比，有两个突出的优点。 当输入量化器的信号具有非均匀分布的概率密度时，非均 匀量化器的输出端可以得到较高的平均信号量化噪声功率 比 ; 非均匀量化时, 量化噪声功率的均方根值基本上与信号抽样 值成正比。因此，量化噪声对大、小信号的影响大致相同, 即改善了小信号时的量化信噪比。 非均匀量化的实现方法是将抽样值通过压缩器压缩后再进 行均匀量化。 第2页

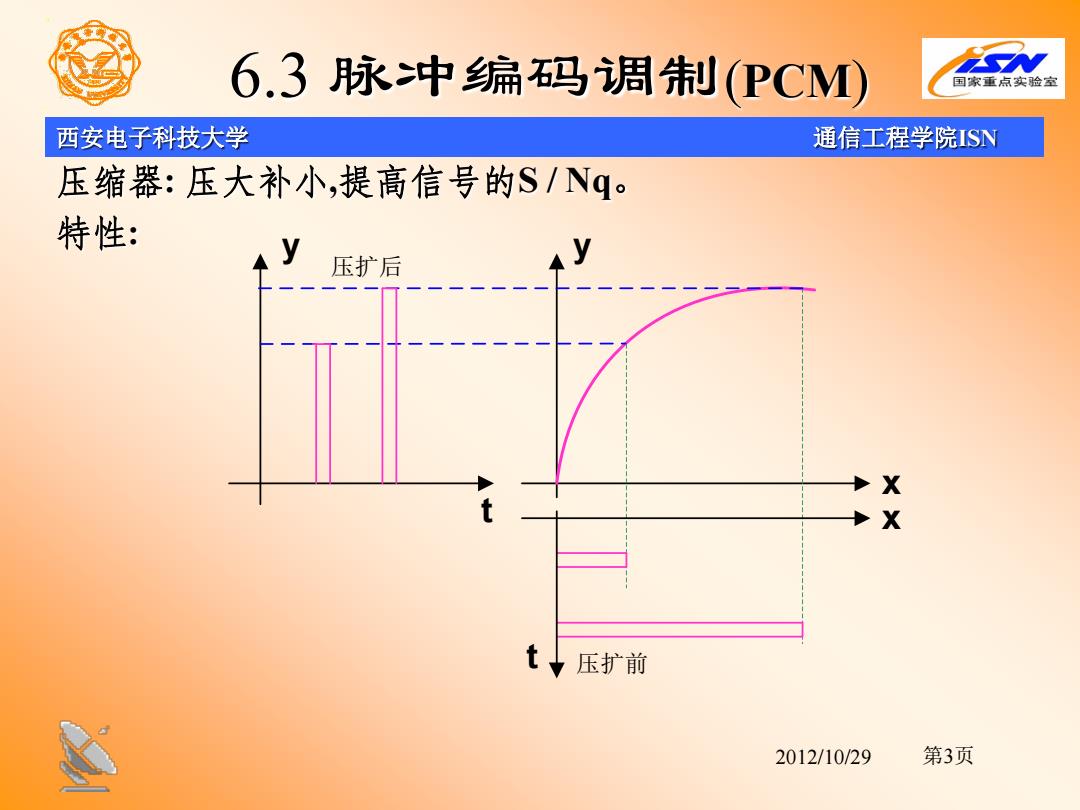

6.3脉中编玛调制(PCM) 西安电子科技大学 通信工程学院SN 压缩器：压大补小，提高信号的S/Nq。 特性： 压扩后 X X t 压扩前 2012/10/29 第3页
西安电子科技大学 通信工程学院ISN 2012/10/29 6.3 脉冲编码调制(PCM) 压缩器: 压大补小,提高信号的S / Nq。 特性: x y x y t t 压扩后 压扩前 第3页
6.3脉冲编码调制(PCM) 国家重点实脸室 西安电子科技大学 通信工程学院SN 广泛采用的两种对数压扩特性是μ律压扩和A律压扩。美国采 用律压扩，我国和欧洲各国均采用A律压扩，下面分别讨论这两 种压扩的原理。 4律压扩特性： ln(1+4x) y= ,0 ≤x≤1 ln(1+) 4=0 y=x X 2012/10/29 第4页
西安电子科技大学 通信工程学院ISN 2012/10/29 6.3 脉冲编码调制(PCM) 广泛采用的两种对数压扩特性是 律压扩和A律压扩。美国采 用 律压扩,我国和欧洲各国均采用A律压扩,下面分别讨论这两 种压扩的原理。 律压扩特性: µ µ µ , 0 1 ln(1 ) ln(1 ) ≤ ≤ + + = x x y µ µ µ = 0 y x = x y 第4页

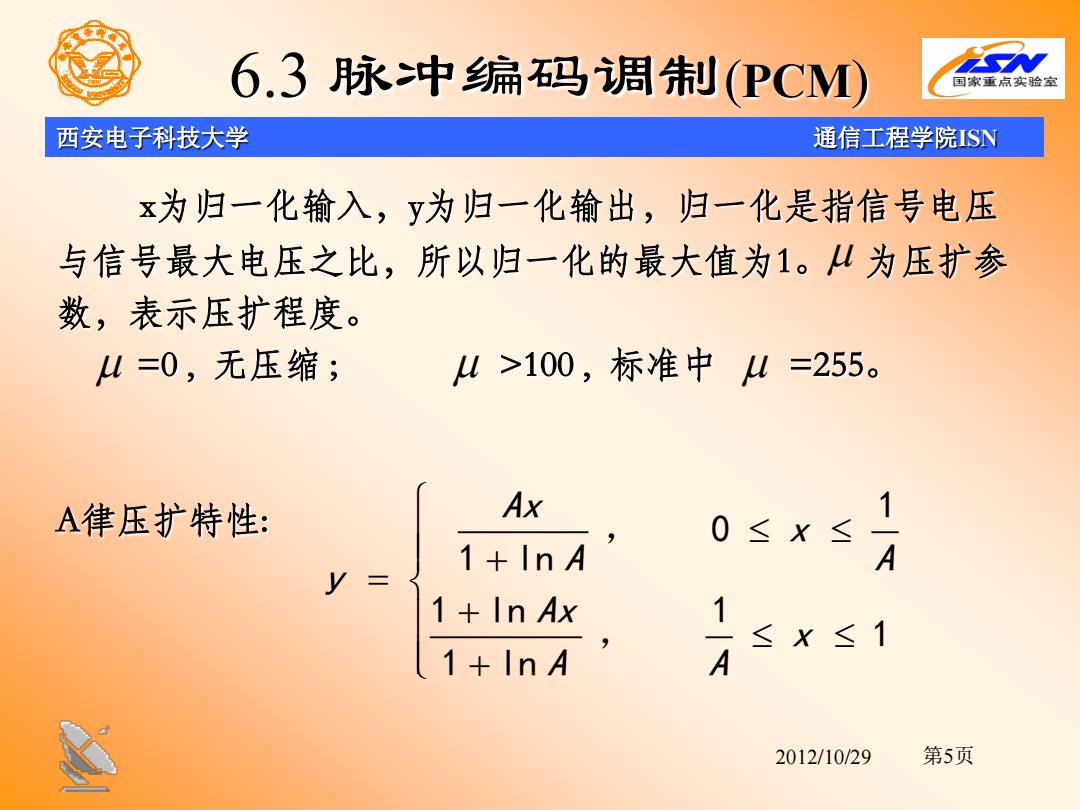

6.3脉中编玛调制(PCM 西安电子科技大学 通信工程学院SN x为归一化输入，y为归一化输出，归一化是指信号电压 与信号最大电压之比，所以归一化的最大值为1。八为压扩参 数，表示压扩程度。 山=0，无压缩； 4>100,标准中4=255。 A律压扩特性： Ax 0≤x≤ 1 1+In4 y= 1+In Ax ≤1 1+1nA A 2012/10/29 第5页
西安电子科技大学 通信工程学院ISN 2012/10/29 6.3 脉冲编码调制(PCM) x为归一化输入，y为归一化输出，归一化是指信号电压 与信号最大电压之比，所以归一化的最大值为1。 为压扩参 数，表示压扩程度。 =0 , 无压缩 ; >100 , 标准中 =255。 A律压扩特性: 1 0 1 ln 1 ln 1 1 1 ln Ax x A A y Ax x A A ≤ ≤ + = + ≤ ≤ + ， ， µ µ µ µ 第5页
