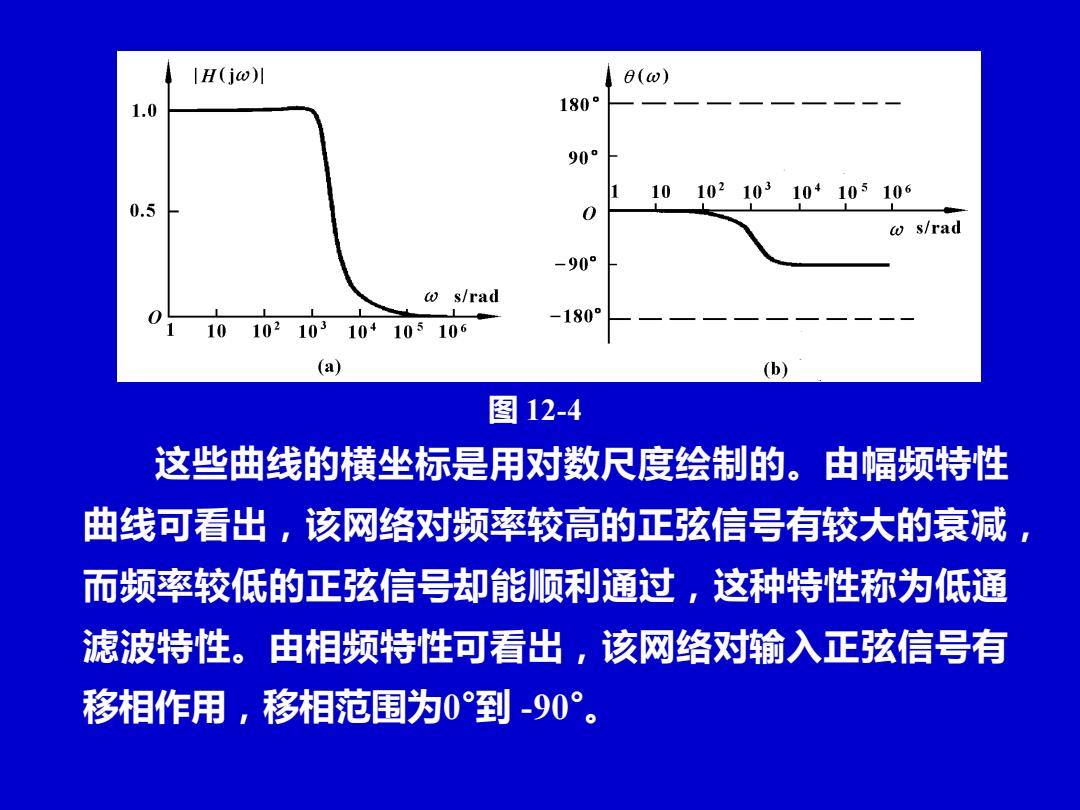

IH(jw)川 6(o) 1.0 180 90° 10 102103104105106 0.5 0 w s/rad -90° w s/rad -180 10102103 104105106 (a) (b) 图12-4 这些曲线的横坐标是用对数尺度绘制的。 由幅频特性 曲线可看出，该网络对频率较高的正弦信号有较大的衰减 而频率较低的正弦信号却能顺利通过，这种特性称为低通 滤波特性。由相频特性可看出，该网络对输入正弦信号有 移相作用，移相范围为0到-90°
图 12-4 这些曲线的横坐标是用对数尺度绘制的。由幅频特性 曲线可看出，该网络对频率较高的正弦信号有较大的衰减， 而频率较低的正弦信号却能顺利通过，这种特性称为低通 滤波特性。由相频特性可看出，该网络对输入正弦信号有 移相作用，移相范围为0°到 -90°

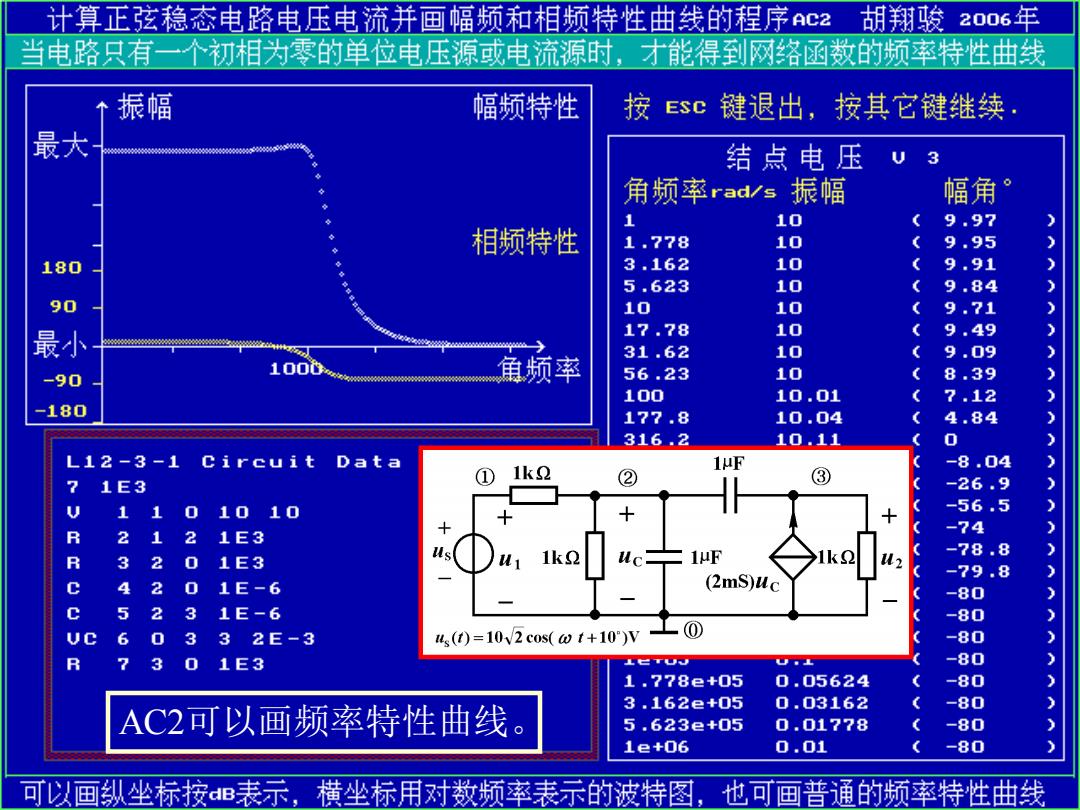

计算正弦稳态电路电压电流并画幅频和相频特性曲线的程序c2 胡翔骏 2006年 当电路只有一个初相为零的单位电压源或电流源时，才能得到网路函数的频率特性曲线 振幅 个 幅频特性 按Esc键退出，按其它键继续， 最大 结点电压 3 角频率rad/s振幅 幅角° 1 10 9.97 相频特性 1.778 10 ( 9.95 180 3.162 10 9.91 5.623 10 9.84 90 10 10 9.71 最小 17.78 10 9.49 31.62 10 9.09 1000 -90 魚频率 56.23 10 8.39 100 10.01 7.12 -180 177.8 10.04 ( 4.84 316.2 10.11 L12-3-1 circuit Dat a 1uF ① 1k2 8.04 7 1E3 ② ③ -26.9 11 010 10 -56,5 R 21 2 1E3 -74 us( 1k2 1W2 -78.8 R 3 2 01E3 -79.8 C 4 2 0 1E-6 (2mS)uc -80 C 5 2 3 1E-6 -80 VC 6 0 3 32E-3 4(t)=102c0s(t+10)V -80 R 7 3 01E3 LETUJ -80 1.778e+05 0.05624 -80 3.162e+05 0.03162 -80 AC2可以画频率特性曲线。 5.623e+05 0.01778 -80 1e+06 0.01 -80 可以画纵坐标按表示，横坐标用对数频率表示的波特图， 也可画普通的频率特性曲线
AC2可以画频率特性曲线

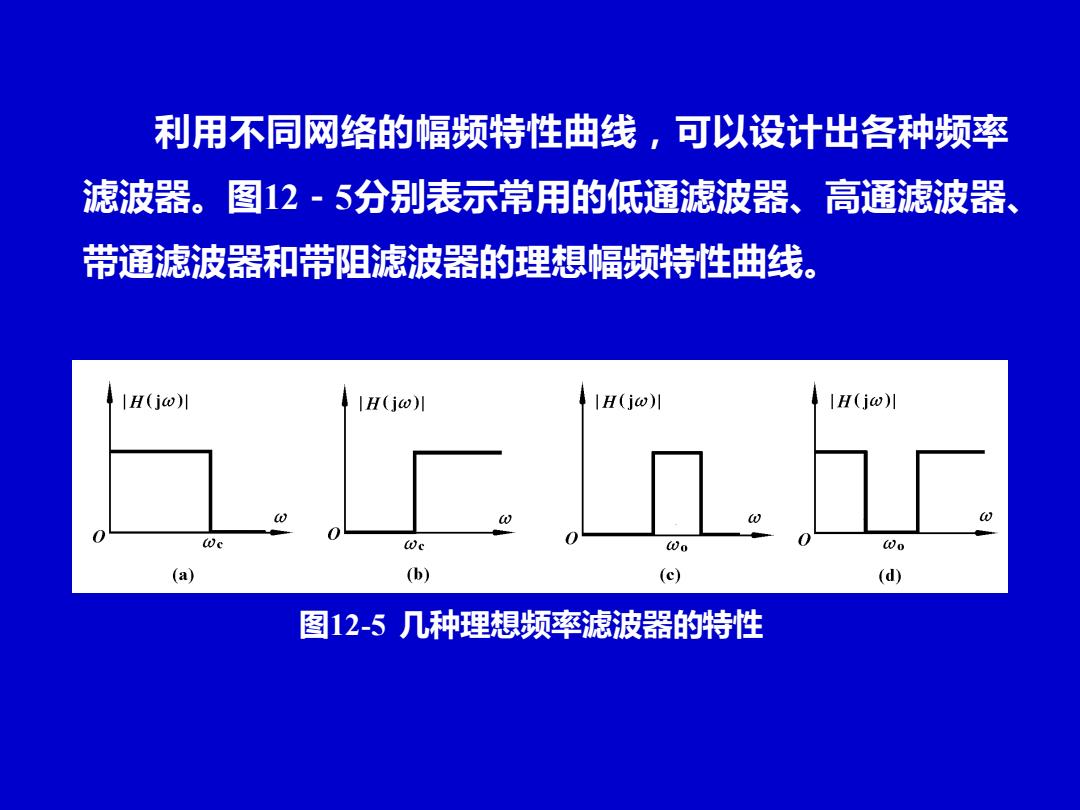

利用不同网络的幅频特性曲线，可以设计出各种频率 滤波器。图12-5分别表示常用的低通滤波器、 高通滤波器、 带通滤波器和带阻滤波器的理想幅频特性曲线。 |H(jo)川 |H(jw)川 |H(jo)川 |H(jw)川 We Wc (0o Wo (a) (b) (c) (d) 图12-5几种理想频率滤波器的特性
利用不同网络的幅频特性曲线，可以设计出各种频率 滤波器。图12－5分别表示常用的低通滤波器、高通滤波器、 带通滤波器和带阻滤波器的理想幅频特性曲线。 图12-5 几种理想频率滤波器的特性
根据教学需要，用鼠标点击名称的方法放映相关录像。 名称 时间 名称 时间 RG低通滤波电路 1:59 RC高通滤波电路 2:02 3 RC滤波电路 3:49 L滤波电路 2:48 5 二阶RC滤波电路 3:13 6 带阻滤波电路实验 2:51 7 RC带阻滤波电路 3:43 8 RG选频振荡器 3:08 整流波形的滤波 2:01 10 RC低通滤波实验 2:45 半波整流和滤波 2:31 12 全波整流和滤波 3:12 谐振电路谐振频率的测量 2:51 14 谐振电路品质因素的测量 2:52 15 串联谐振电路实验 5:5016 高频婊 3:19 高频表测电感 3:00 18 高频表测电容 3:23 19 线圈的电路模型 2:5620 谐振电路的频率特性曲线 3:36 21 同轴电缆特性阻抗的测量 4:36
根据教学需要，用鼠标点击名称的方法放映相关录像。 名 称 时间 名 称 时间 1 RC低通滤波电路 1:59 2 RC高通滤波电路 2:02 3 RC滤波电路 3:49 4 RL滤波电路 2:48 5 二阶RC滤波电路 3:13 6 带阻滤波电路实验 2:51 7 RC带阻滤波电路 3:43 8 RC选频振荡器 3:08 9 整流波形的滤波 2:01 10 RC低通滤波实验 2:45 11 半波整流和滤波 2:31 12 全波整流和滤波 3:12 13 谐振电路谐振频率的测量 2:51 14 谐振电路品质因素的测量 2:52 15 串联谐振电路实验 5:50 16 高频Q表 3:19 17 高频Q表测电感 3:00 18 高频Q表测电容 3:23 19 线圈的电路模型 2:56 20 谐振电路的频率特性曲线 3:36 21 同轴电缆特性阻抗的测量 4:36

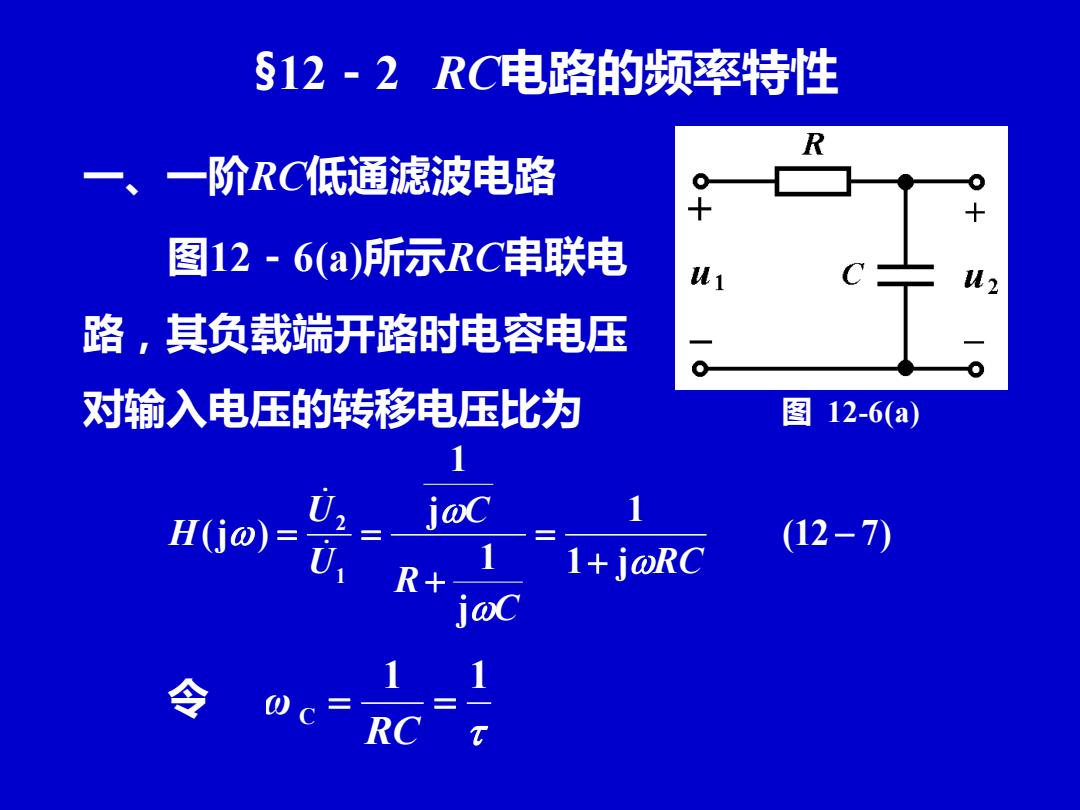

§12-2RC电路的频率特性 R 一阶RC低通滤波电路 图12-6(a)所示RC串联电 路，其负载端开路时电容电压 对输入电压的转移电压比为 图 12-6(a) H(j0)- j@C (12-7) 1+j@RC 令 RC
§12－2 RC电路的频率特性 一、一阶RC低通滤波电路 (12 7) 1 j 1 j 1 j 1 (j ) 1 2 − + = + = = RC C R C U U H 令 1 1 C = = RC ω 图 12-6(a) 图12－6(a)所示RC串联电 路，其负载端开路时电容电压 对输入电压的转移电压比为
