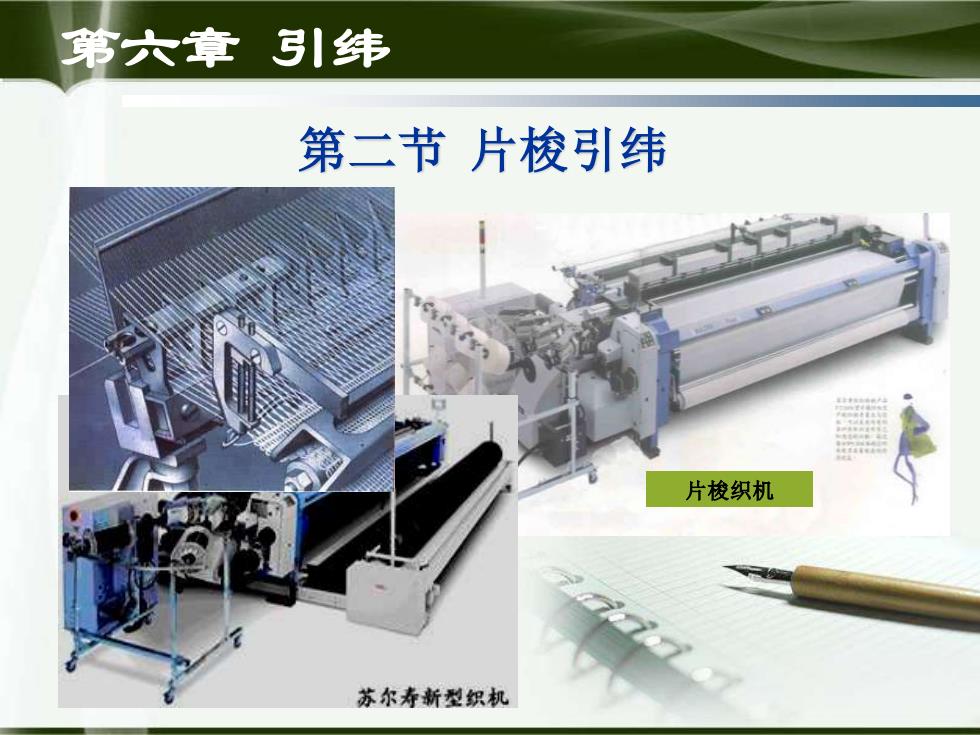

第六章3引纬 第二节片梭引纬 片梭织机 苏尔寿新型织机
第六章 引纬 第二节 片梭引纬 片梭织机

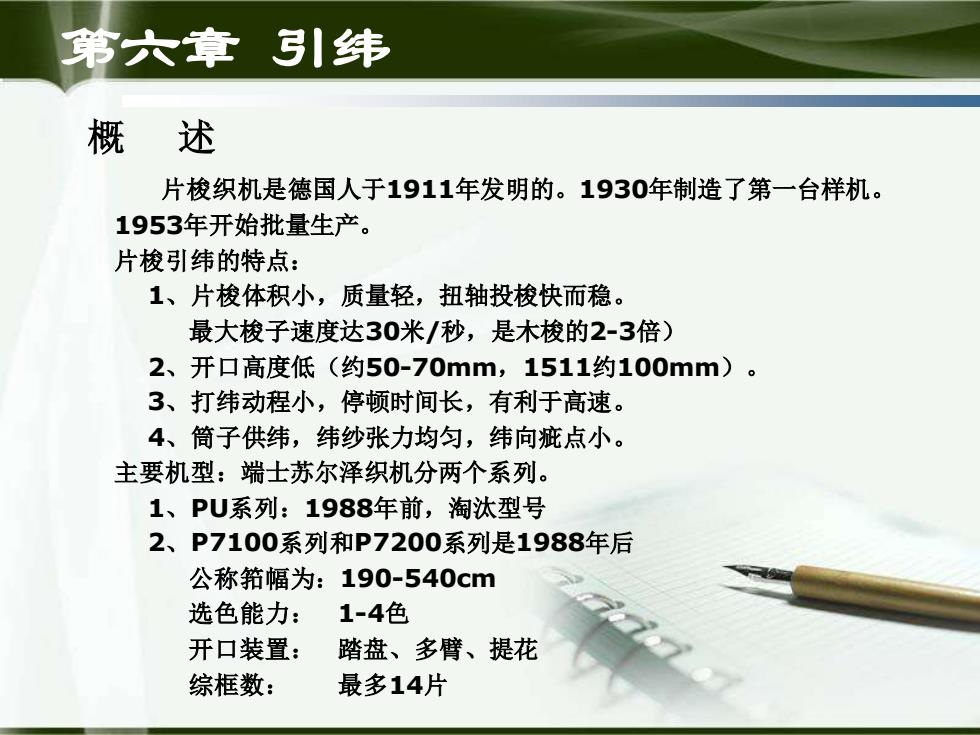

第六大章引纬 概述 片梭织机是德国人于1911年发明的。1930年制造了第一台样机。 1953年开始批量生产。 片梭引纬的特点： 1、片梭体积小，质量轻，扭轴投梭快而稳。 最大梭子速度达30米/秒，是木梭的2-3倍) 2、开口高度低（约50-70mm,1511约100mm)。 3、打纬动程小，停顿时间长，有利于高速。 4、筒子供纬，纬纱张力均匀，纬向疵点小。 主要机型：端士苏尔泽织机分两个系列。 1、PU系列：1988年前，淘汰型号 2、P7100系列和P7200系列是1988年后 公称筘幅为：190-540cm 选色能力： 1-4色 开口装置： 踏盘、多臂、提花 综框数： 最多14片
第六章 引纬 片梭织机是德国人于1911年发明的。1930年制造了第一台样机。 1953年开始批量生产。 片梭引纬的特点： 1、片梭体积小，质量轻，扭轴投梭快而稳。 最大梭子速度达30米/秒，是木梭的2-3倍） 2、开口高度低（约50-70mm，1511约100mm）。 3、打纬动程小，停顿时间长，有利于高速。 4、筒子供纬，纬纱张力均匀，纬向疵点小。 主要机型：端士苏尔泽织机分两个系列。 1、PU系列：1988年前，淘汰型号 2、P7100系列和P7200系列是1988年后 公称筘幅为：190-540cm 选色能力： 1-4色 开口装置： 踏盘、多臂、提花 综框数： 最多14片 概 述

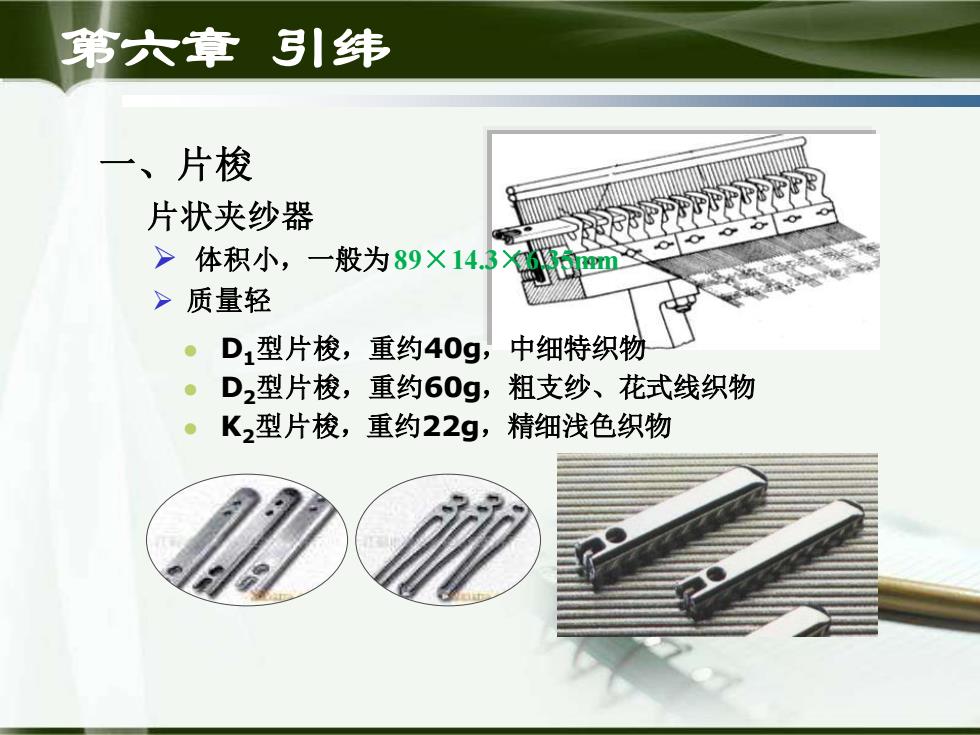

第六章引纬 一、片梭 片状夹纱器 >体积小，一般为89×14.3城 >质量轻 。D1型片梭，重约40g,中细特织物 ·D,型片梭，重约60g,粗支纱、花式线织物 。K2型片梭，重约22g,) 精细浅色织物
第六章 引纬 片状夹纱器 ⚫ D1型片梭，重约40g，中细特织物 ⚫ D2型片梭，重约60g，粗支纱、花式线织物 ⚫ K2型片梭，重约22g，精细浅色织物 一、片梭 ➢ 体积小，一般为89×14.3×6.35mm ➢ 质量轻

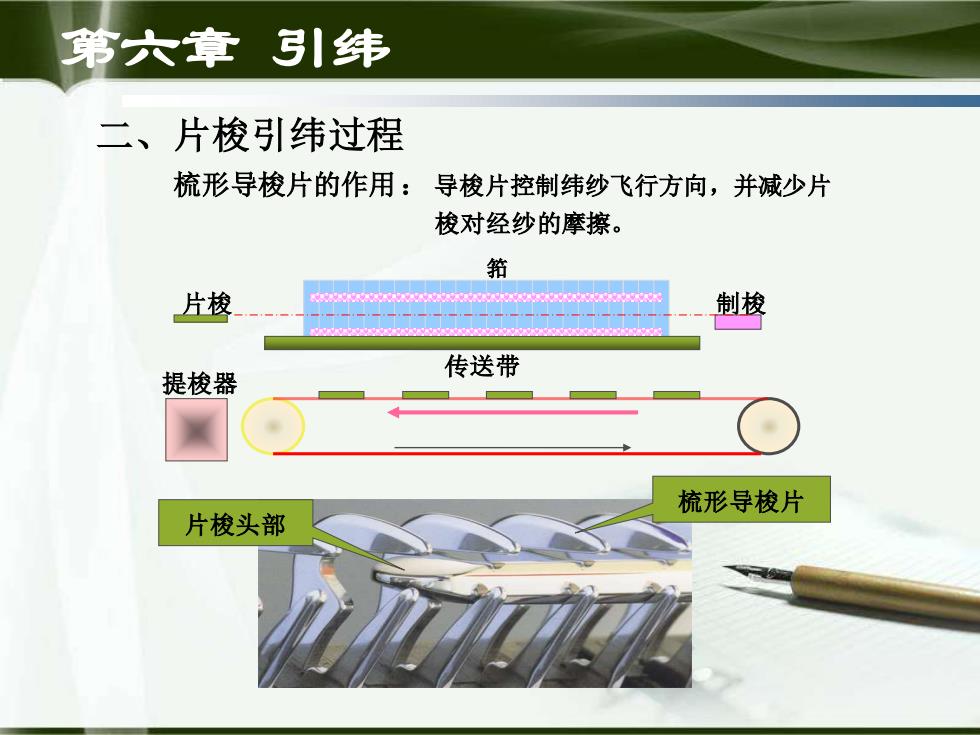

第大章3引纬 二、片梭引纬过程 梳形导梭片的作用： 导梭片控制纬纱飞行方向，并减少片 梭对经纱的摩擦。 筘 片梭 制梭 提梭器 传送带 梳形导梭片 片梭头部
第六章 引纬 梳形导梭片的作用： 导梭片控制纬纱飞行方向，并减少片 梭对经纱的摩擦。 二、片梭引纬过程 提梭器 片梭 制梭 筘 传送带 梳形导梭片 片梭头部

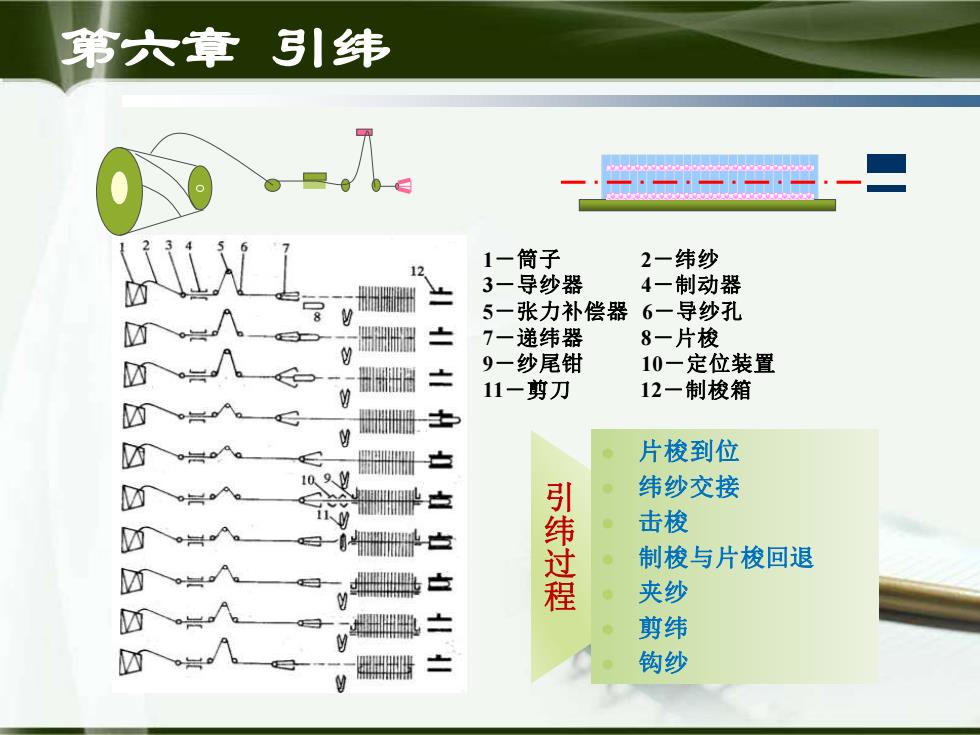

第六章引纬 1一筒子 2一纬纱 3一导纱器 4一制动器 5一张力补偿器6一导纱孔 7一递纬器 8一片梭 心 9一纱尾钳 10一定位装置 11一剪刀 12一制梭箱 函 片梭到位 109 纬纱交接 0。 纬过程 击梭 制梭与片梭回退 夹纱 剪纬 钩纱
第六章 引纬 1－筒子 2－纬纱 3－导纱器 4－制动器 5－张力补偿器 6－导纱孔 7－递纬器 8－片梭 9－纱尾钳 10－定位装置 11－剪刀 12－制梭箱 ⚫ 片梭到位 ⚫ 纬纱交接 ⚫ 击梭 ⚫ 制梭与片梭回退 ⚫ 夹纱 ⚫ 剪纬 ⚫ 钩纱 引 纬 过 程
