第四拿穿结经
第四章 穿结经

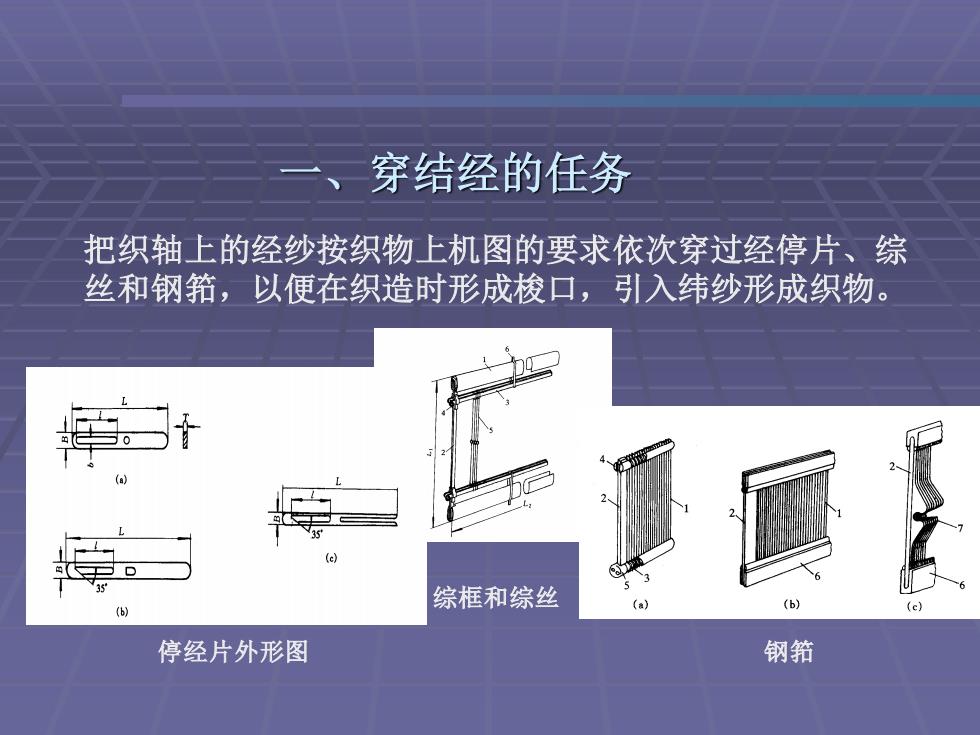

、穿结经的任务 把织轴上的经纱按织物上机图的要求依次穿过经停片、综 丝和钢筘，以便在织造时形成梭口，引入纬纱形成织物。 综框和综丝 6 (e】 停经片外形图 钢筘
一、穿结经的任务 停经片外形图 综框和综丝 钢筘 把织轴上的经纱按织物上机图的要求依次穿过经停片、综 丝和钢筘，以便在织造时形成梭口，引入纬纱形成织物

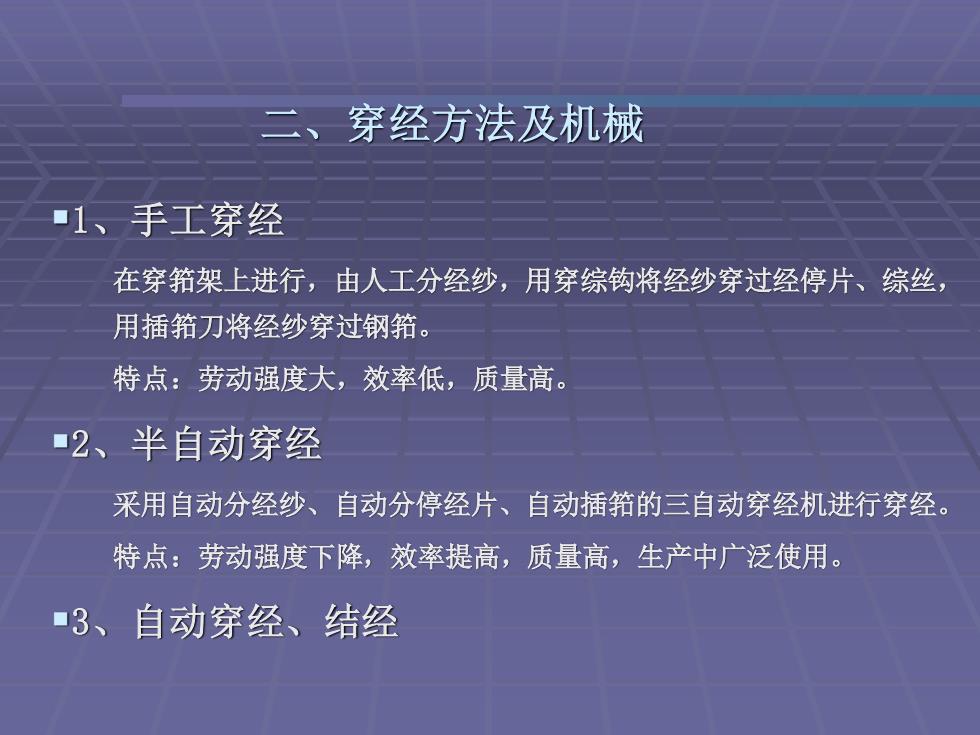

二、穿经方法及机械 1、手工穿经 在穿筘架上进行，由人工分经纱，用穿综钩将经纱穿过经停片、综丝， 用插筘刀将经纱穿过钢筘。 特点：劳动强度大，效率低，质量高。 ■2、半自动穿经 采用自动分经纱、自动分停经片、自动插筘的三自动穿经机进行穿经。 特点：劳动强度下降，效率提高，质量高，生产中广泛使用。 3、自动穿经、结经
二、穿经方法及机械 ▪1、手工穿经 在穿筘架上进行，由人工分经纱，用穿综钩将经纱穿过经停片、综丝， 用插筘刀将经纱穿过钢筘。 特点：劳动强度大，效率低，质量高。 ▪2、半自动穿经 采用自动分经纱、自动分停经片、自动插筘的三自动穿经机进行穿经。 特点：劳动强度下降，效率提高，质量高，生产中广泛使用。 ▪3、自动穿经、结经
1一固定架2一活动架3一打结机头
三、停经片、综、筘 1、停经片 1)作用：当经纱断头时，停经片下落，通过机械或电气检测，发 动织机关车。 2)型式：机械式、电气式//开口式、闭口式 2、综框和综丝 1)作用： ■使经纱上下分开形成梭口，以便梭子飞行。 ■ 使经纱有秩序地上、下升降，织出规定组织的织物。 2)结构： ·综框：木综框、金属综框、铝合金综框；/单列式、复列式 综框高度：取决于综丝长度 ■ 综框宽度：由织机的筘幅决定 3)综丝：钢丝综、钢片综；综丝长度和粗细
三、停经片、综、筘 1、停经片 1）作用：当经纱断头时，停经片下落，通过机械或电气检测，发 动织机关车。 2）型式：机械式、电气式 // 开口式、闭口式 2、综框和综丝 1）作用： ▪ 使经纱上下分开形成梭口，以便梭子飞行。 ▪ 使经纱有秩序地上、下升降，织出规定组织的织物。 2）结构： ▪ 综框：木综框、金属综框、铝合金综框；//单列式、复列式 ▪ 综框高度：取决于综丝长度 ▪ 综框宽度：由织机的筘幅决定 3）综丝：钢丝综、钢片综；综丝长度和粗细
