第五章开口 第五章开口
第五章 开口 第五章 开口
第五章开口 概述 > 开口的含义 在织机上，按照织物组织的要求，把经纱上下分开， 形成梭口的运动，简称开口运动。完成开口动作的机构称为 开口机构。 >开▣机构的作用 使经纱上下分开，形成梭口。 根据织物组织的要求，控制经纱的升降次序
第五章 开口 在织机上，按照织物组织的要求，把经纱上下分开， 形成梭口的运动，简称开口运动。完成开口动作的机构称为 开口机构。 概 述 1 使经纱上下分开，形成梭口。 2 根据织物组织的要求，控制经纱的升降次序。 ➢ 开口机构的作用 ➢ 开口的含义
第五章开口 >开口机构的类型 凸轮和连杆开口机构 织制平纹、斜纹等简单 织物，可用2-8页综框。 织制较复杂的小花纹织 2 多臂开口机构 物。16~32页综框。 3 提花开口机构 织制复杂的大花纹织物。用 综丝控制每根经纱的升降
提花开口机构 多臂开口机构 1 凸轮和连杆开口机构 织制平纹、斜纹等简单 织物，可用2-8页综框。 2 3 织制较复杂的小花纹织 物。16～ 32页综框。 第五章 开口 织制复杂的大花纹织物。用 综丝控制每根经纱的升降。 ➢ 开口机构的类型
第五章开口 >开口机构的组成： √提综装置 √回综装置 √综框（综丝）升降次序的控制装置 回综 弹簧 综框 11
➢ 开口机构的组成： ✓ 提综装置 ✓ 回综装置 ✓ 综框（综丝）升降次序的控制装置 第五章 开口 综框 回综 弹簧

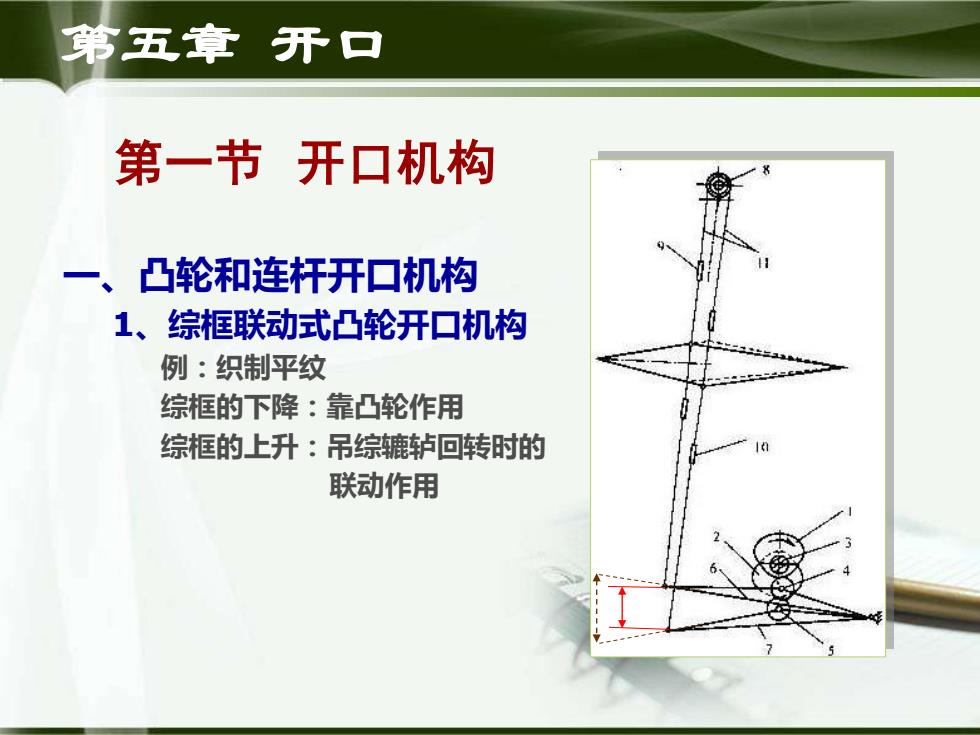

第五章开口 第一节开口机构 一、凸轮和连杆开口机构 1、综框联动式凸轮开口机构 例：织制平纹 综框的下降：靠凸轮作用 综框的上升：吊综辘轳回转时的 联动作用
第一节 开口机构 一、凸轮和连杆开口机构 1、综框联动式凸轮开口机构 例：织制平纹 综框的下降：靠凸轮作用 综框的上升：吊综辘轳回转时的 联动作用 第五章 开口
