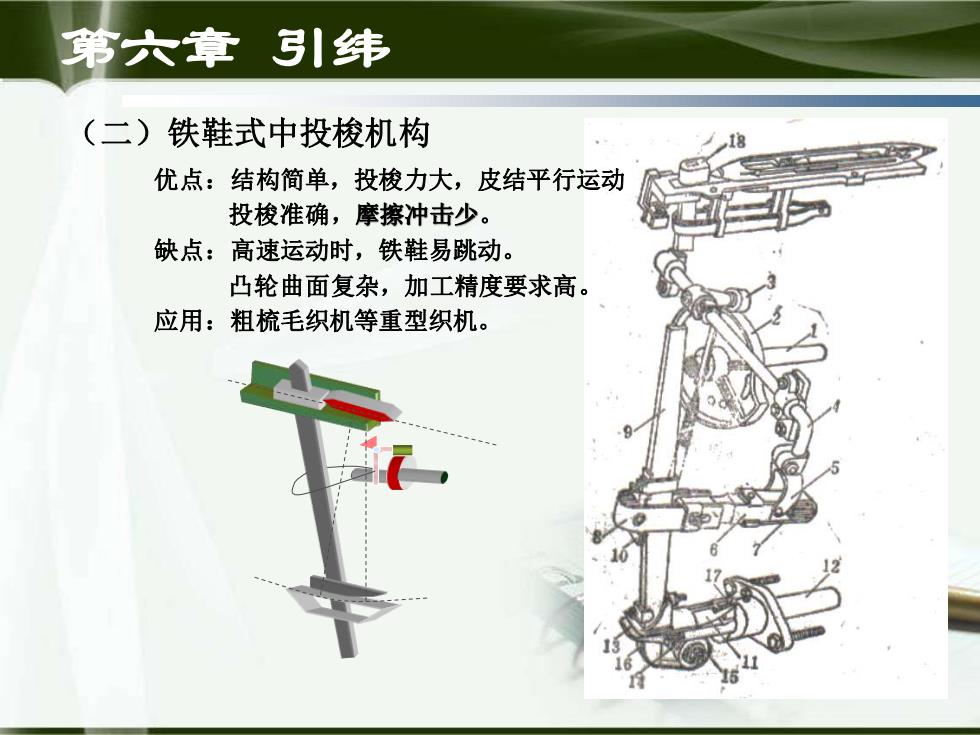

第大章引纬 (二)铁鞋式中投梭机构 18 优点：结构简单，投梭力大，皮结平行运动 投梭准确，摩擦冲击少。 缺点：高速运动时，铁鞋易跳动。 凸轮曲面复杂，加工精度要求高。 应用：粗梳毛织机等重型织机
第六章 引纬 （二）铁鞋式中投梭机构 优点：结构简单，投梭力大，皮结平行运动 投梭准确，摩擦冲击少。 缺点：高速运动时，铁鞋易跳动。 凸轮曲面复杂，加工精度要求高。 应用：粗梳毛织机等重型织机

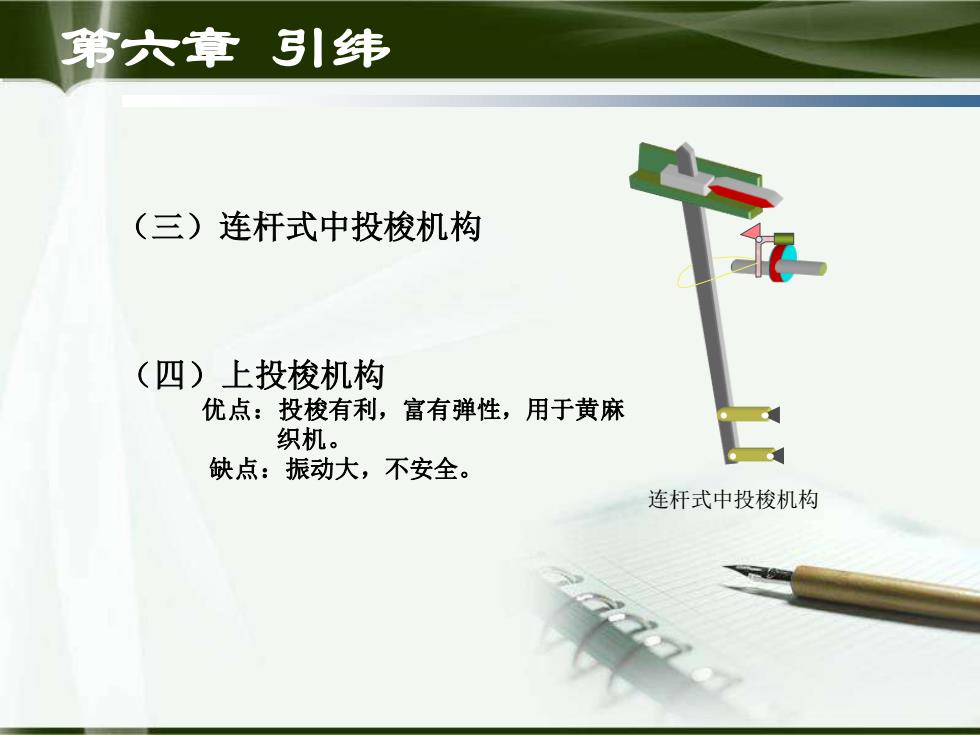

第大章引纬 (三)连杆式中投梭机构 (四)上投梭机构 优点：投梭有利，富有弹性，用于黄麻 织机。 缺点：振动大，不安全。 连杆式中投梭机构
第六章 引纬 （三）连杆式中投梭机构 连杆式中投梭机构 （四）上投梭机构 优点：投梭有利，富有弹性，用于黄麻 织机。 缺点：振动大，不安全

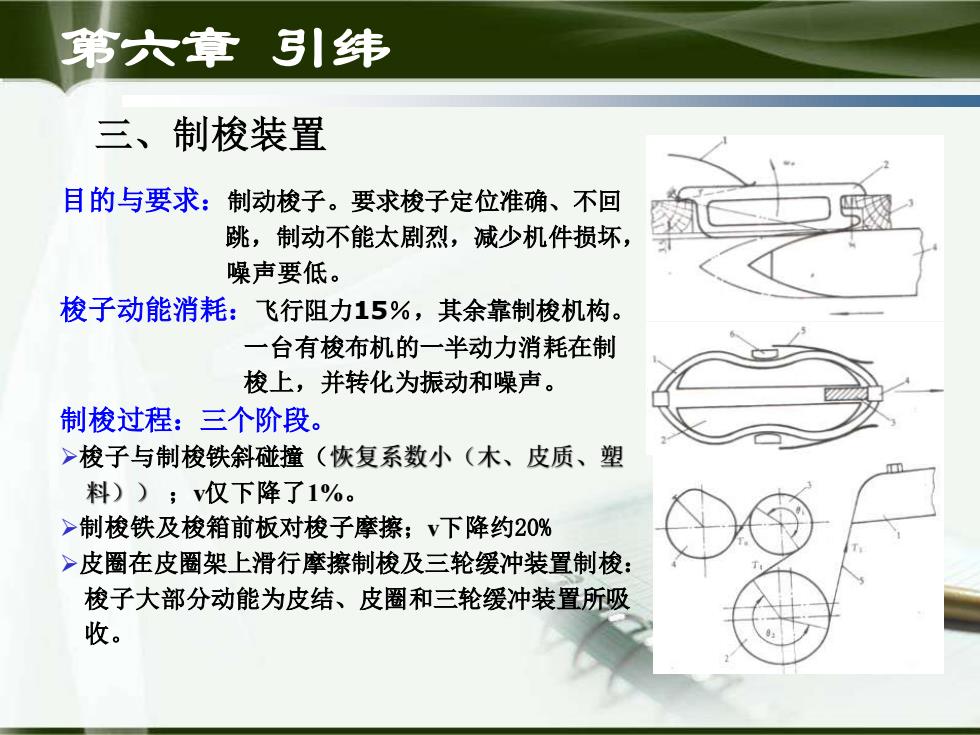

第大章引纬 三、制梭装置 目的与要求：制动梭子。要求梭子定位准确、不回 跳，制动不能太剧烈，减少机件损坏， 噪声要低。 梭子动能消耗：飞行阻力15%，其余靠制梭机构。 一台有梭布机的一半动力消耗在制 梭上，并转化为振动和噪声。 制梭过程：三个阶段。 >梭子与制梭铁斜碰撞（恢复系数小（木、皮质、塑 料))；v仅下降了1%。 >制梭铁及梭箱前板对梭子摩擦；ⅴ下降约20% >皮圈在皮圈架上滑行摩擦制梭及三轮缓冲装置制梭： 梭子大部分动能为皮结、皮圈和三轮缓冲装置所吸 收
第六章 引纬 目的与要求：制动梭子。要求梭子定位准确、不回 跳，制动不能太剧烈，减少机件损坏， 噪声要低。 梭子动能消耗：飞行阻力15％，其余靠制梭机构。 一台有梭布机的一半动力消耗在制 梭上，并转化为振动和噪声。 制梭过程：三个阶段。 ➢梭子与制梭铁斜碰撞（恢复系数小（木、皮质、塑 料）） ；v仅下降了1%。 ➢制梭铁及梭箱前板对梭子摩擦；v下降约20% ➢皮圈在皮圈架上滑行摩擦制梭及三轮缓冲装置制梭： 梭子大部分动能为皮结、皮圈和三轮缓冲装置所吸 收。 三、制梭装置

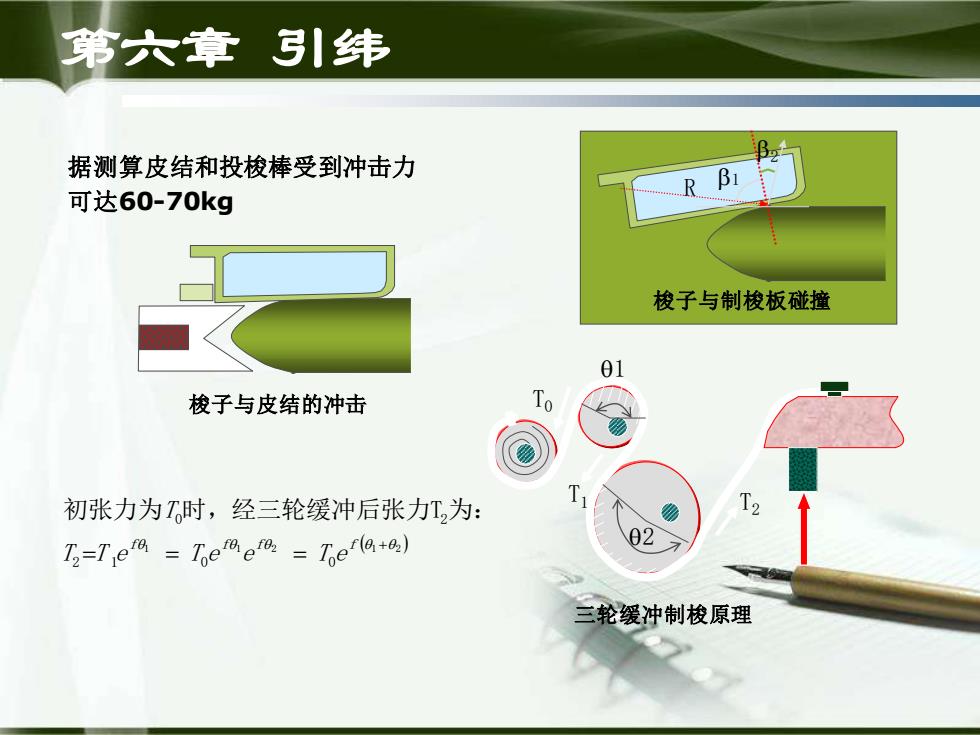

第六章引纬 B 据测算皮结和投梭棒受到冲击力 可达60-70kg R B1 梭子与制梭板碰撞 01 梭子与皮结的冲击 初张力为T时，经三轮缓冲后张力T,为： B=T era=Temer =Ter(ata:) 02 三轮缓冲制梭原理
第六章 引纬 三轮缓冲制梭原理 1 2 T2 T1 T0 1 2 R 梭子与制梭板碰撞 据测算皮结和投梭棒受到冲击力 可达60-70kg 梭子与皮结的冲击 ( ) 1 1 2 1 2 2 1 0 0 初张力为 0时，经三轮缓冲后张力T2为： + = = = f f f f T T e T e e T e T
第大章3引纬 四、自动补纬机构 任务：梭腔内纬纱用完时，自动及时补充管纬或纡子（自动织机）。 分为自动换纡或自动换梭两种织机类型。 自动换纡：纡库中的满纡子自动替换梭腔中的空纡子。 自动换梭：梭库中的满梭子自动替换梭箱中的空梭子。 探纬诱导机构（开关侧）：由探针，交叉锭，敏觉杆，传动杆等组成。 自动换梭机构（换梭侧）：由传动杆，撞嘴，推梭臂，推梭框等组成。 五、多色纬织造 单侧多梭箱1×2,1×4 双侧多梭箱2×2,2X4 根据色纬循环（排列规律）和梭箱中的梭子配位顺序编制钢板链经 梭箱变换机构实现梭箱有规律的升降
第六章 引纬 四、自动补纬机构 任务：梭腔内纬纱用完时，自动及时补充管纬或纡子（自动织机）。 分为自动换纡或自动换梭两种织机类型。 自动换纡：纡库中的满纡子自动替换梭腔中的空纡子。 自动换梭：梭库中的满梭子自动替换梭箱中的空梭子。 探纬诱导机构（开关侧）：由探针，交叉锭，敏觉杆，传动杆等组成。 自动换梭机构（换梭侧）：由传动杆，撞嘴，推梭臂，推梭框等组成。 五、多色纬织造 单侧多梭箱1×2，1×4 双侧多梭箱2×2，2×4 根据色纬循环（排列规律）和梭箱中的梭子配位顺序编制钢板链经 梭箱变换机构实现梭箱有规律的升降
