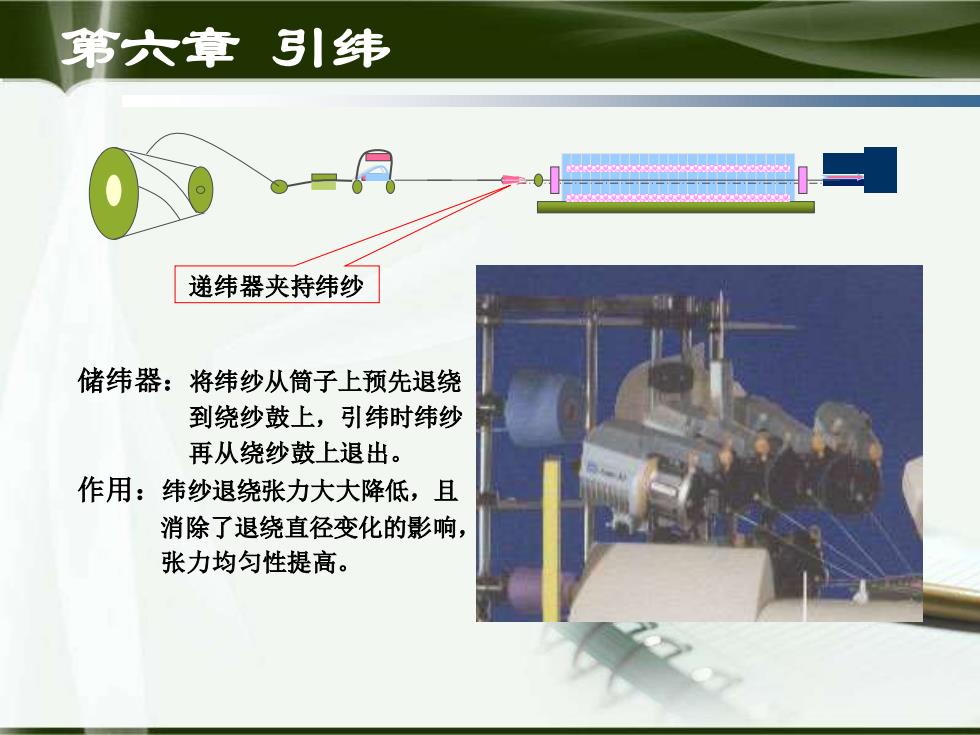

第六大章引纬 递纬器夹持纬纱 储纬器：将纬纱从筒子上预先退绕 到绕纱鼓上，引纬时纬纱 再从绕纱鼓上退出。 作用：纬纱退绕张力大大降低，且 消除了退绕直径变化的影响， 张力均匀性提高
第六章 引纬 递纬器夹持纬纱 储纬器：将纬纱从筒子上预先退绕 到绕纱鼓上，引纬时纬纱 再从绕纱鼓上退出。 作用：纬纱退绕张力大大降低，且 消除了退绕直径变化的影响， 张力均匀性提高

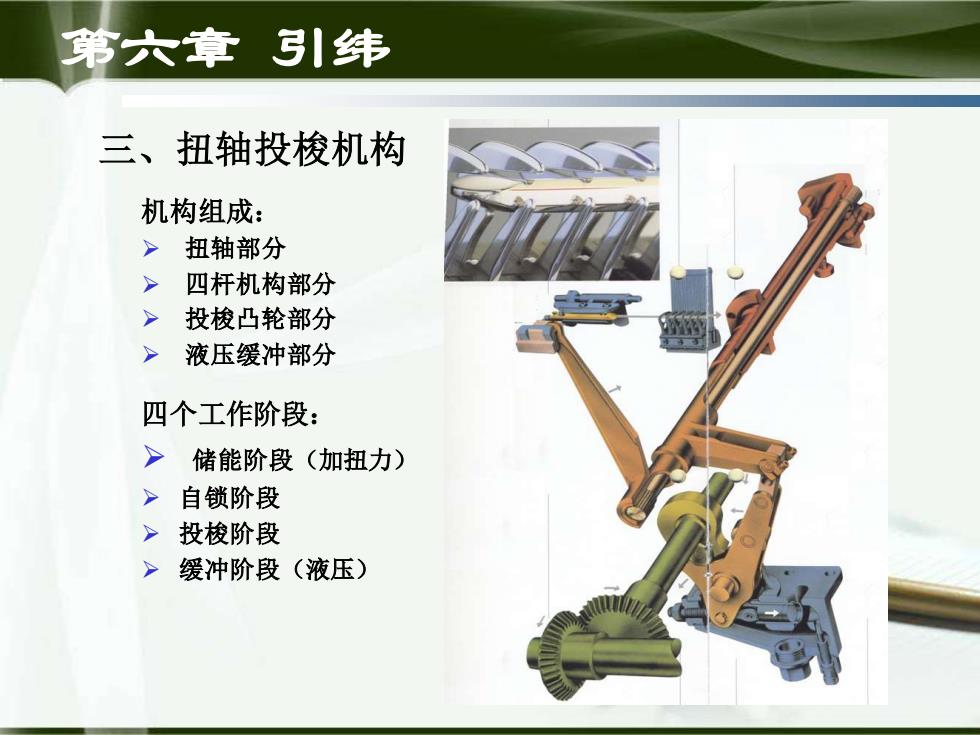

第六章引纬 三、扭轴投梭机构 机构组成： >扭轴部分 四杆机构部分 投梭凸轮部分 > 液压缓冲部分 四个工作阶段： >储能阶段（加扭力） >自锁阶段 投梭阶段 >缓冲阶段（液压）
第六章 引纬 三、扭轴投梭机构 机构组成： ➢ 扭轴部分 ➢ 四杆机构部分 ➢ 投梭凸轮部分 ➢ 液压缓冲部分 四个工作阶段： ➢ 储能阶段（加扭力） ➢ 自锁阶段 ➢ 投梭阶段 ➢ 缓冲阶段（液压）

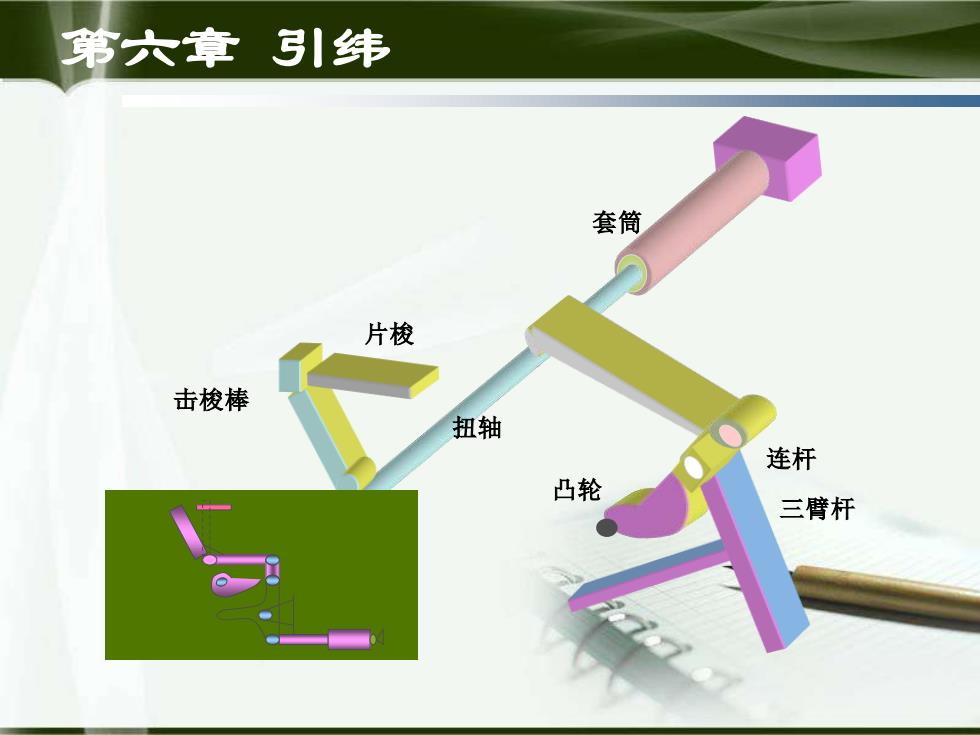

第大章引纬 套筒 片梭 击梭棒 扭轴 连杆 凸轮 三臂杆
第六章 引纬 片梭 扭轴 套筒 三臂杆 连杆 凸轮 击梭棒
第六章引纬 四、制梭机构 >制梭装置吸收片梭动能，使片梭静止，精确停稳。 制梭时，连杆推进，上下铰链板平直（死点），制梭脚 下降，压迫片梭（产生摩擦阻力） 。8 接近开关组合1： >b检测到达时间，a和c 检测片梭制停位置，以 便调整制梭力。 >位置I,正常 >位置Ⅱ，制梭力不足 >位置Ⅲ，制梭力大
第六章 引纬 四、制梭机构 接近开关组合1： ➢ b检测到达时间，a和c 检测片梭制停位置，以 便调整制梭力。 ➢ 位置Ι，正常 ➢ 位置Ⅱ，制梭力不足 ➢ 位置Ⅲ，制梭力大 ➢ 制梭装置吸收片梭动能，使片梭静止，精确停稳。 ➢ 制梭时，连杆推进，上下铰链板平直（死点），制梭脚 下降，压迫片梭（产生摩擦阻力）

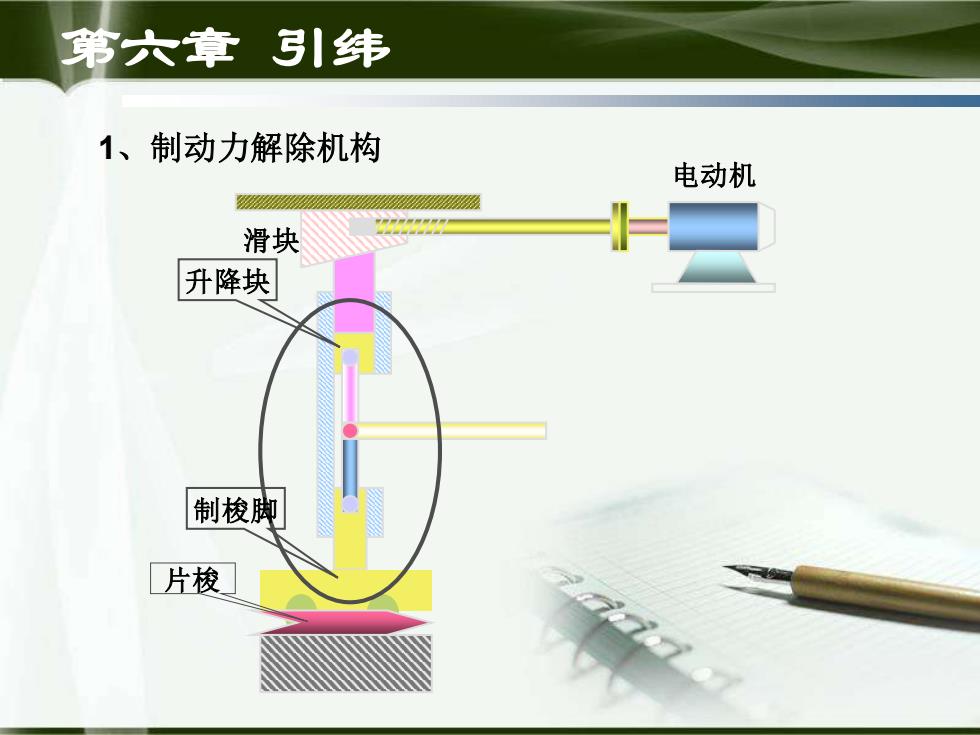

第大章3引纬 1、制动力解除机构 电动机 滑块 升降块 制梭脚 片梭
第六章 引纬 滑块 电动机 升降块 制梭脚 1、制动力解除机构 片梭
