第九章织物的组成、分类与结构 教学目标： 1、使学生了解织物的组成及分类。 2、使学生掌握各类织物的结构及织物基本参数的设置。 3、使学生了解织物基本参数的设置对织物结构及性能的影响 教学重点与难点： 1、教学重点：织物的分类及各类织物的结构 2、教学难点：各类别织物的结构及结构对织物性能的影响 教学与学习建议： 1、教学建议 授课形式：讲解与讨论，实验 准备常规织物的实物样品，让学生形象地观察认识各种类别织物的结构特 征：根据学生的兴趣指导学生完成织物组织结构的设计。 充分做好实验准备 2、学习建议 通过实物观察认识不同类别织物的结构特征： 通过记忆和理解，掌握织物类别的辨别方法及不同类别织物的结构特征： 通过实验掌握织物基本参数的设置，了解参数对织物结构及性能的影响，能 初步设计出织物的组织结构
第九章 织物的组成、分类与结构 教学目标： 1、使学生了解织物的组成及分类。 2、使学生掌握各类织物的结构及织物基本参数的设置。 3、使学生了解织物基本参数的设置对织物结构及性能的影响。 教学重点与难点： 1、教学重点：织物的分类及各类织物的结构 2、教学难点：各类别织物的结构及结构对织物性能的影响 教学与学习建议： 1、教学建议 授课形式：讲解与讨论，实验 准备常规织物的实物样品，让学生形象地观察认识各种类别织物的结构特 征；根据学生的兴趣指导学生完成织物组织结构的设计。 充分做好实验准备 2、学习建议 通过实物观察认识不同类别织物的结构特征； 通过记忆和理解，掌握织物类别的辨别方法及不同类别织物的结构特征； 通过实验掌握织物基本参数的设置，了解参数对织物结构及性能的影响，能 初步设计出织物的组织结构
第九章织物的组成、分类与结构 第一节织物的组成、形成方法及其分类 所谓织物，是由纺织纤维和纱线制成的、柔软而具有一定力学性质和厚度的 制品，即纺织品。 (a)机织物 (b 编结物 (a)纬编针织物(b)经编针织物 图9-1纱线相互交叉类织物 图9-2纱线相互串套类织物 图9-3簇绒织物 图9-4非织造织物 严格意义上说，片状织物在厚度方向也存在变化，是典型的三维结构，但织 物一般看作二维制品。 1.1按纤维组成及纱线结构分 (1)按纤维原料分 纯纺织物、混纺织物、交织织物和交并织物， (2)按纱线的类别分 纱织物、线织物、半线织物、花式线织物、长丝织物。 1.2按形成方法分 (1)梭织物：梭织物最基本的是由互相垂直的一组经纱和一组纬纱在织机上按一 定规律纵横交错织成的制品。有时也可简称为织物。现代的多轴向加工，如三相 织造，立体织造等，已打破这一定义的限制 (2)针织物：一般针织物是由一组或多组纱线在针织机上按一定规律彼此相互 串套成圈连接而成的织物。线圈是针织物的基本结构单元，也是该织物有别于其 他织物的标志。现代多轴垫或填纱，甚至多轴铺层技术，针织可能已变为只是一 种绑定方式，人们亦统称为针织物。一般分为：纬编针织物、经编针织物、衬垫 纱针织物
第九章 织物的组成、分类与结构 第一节 织物的组成、形成方法及其分类 所谓织物，是由纺织纤维和纱线制成的、柔软而具有一定力学性质和厚度的 制品，即纺织品。 （a）机织物 （b）编结物 （a）纬编针织物 （b）经编针织物 图9-1 纱线相互交叉类织物 图9-2 纱线相互串套类织物 图 9-3 簇绒织物 图9-4 非织造织物 严格意义上说，片状织物在厚度方向也存在变化，是典型的三维结构，但织 物一般看作二维制品。 1.1 按纤维组成及纱线结构分 （1）按纤维原料分 纯纺织物、混纺织物、交织织物和交并织物。 （2）按纱线的类别分 纱织物、线织物、半线织物、花式线织物、长丝织物。 1.2 按形成方法分 （1）梭织物:梭织物最基本的是由互相垂直的一组经纱和一组纬纱在织机上按一 定规律纵横交错织成的制品。有时也可简称为织物。现代的多轴向加工，如三相 织造，立体织造等，已打破这一定义的限制 （2）针织物：一般针织物是由一组或多组纱线在针织机上按一定规律彼此相互 串套成圈连接而成的织物。线圈是针织物的基本结构单元，也是该织物有别于其 他织物的标志。现代多轴垫或填纱，甚至多轴铺层技术，针织可能已变为只是一 种绑定方式，人们亦统称为针织物。一般分为：纬编针织物、经编针织物、衬垫 纱针织物
(3)编结物：编结一般是以两组或两组以上的条状物，相互错位、卡位交织在 一起的编织物，如席类、筐类等竹、藤织物，其典型特征己为机织物采纳。而 根或多根纱线相互穿套、扭辫、打结的编结，被针织采用。 (4)非织造织物：非织造布是指由纤维、纱线或长丝，用机械、化学或物理的方 法使之粘结或结合而成的薄片状或毡状的结构物，但不包含机织、针织、簇绒和 传统的毡制、纸制产品。非织造布的主特征是直接的纤维成网、固着成形的片状 材料。 第二节梭织物的结构 梭织物是由平行于织物布边或与布边呈一定角度排列的经纱和垂直于织物 布边排列的纬纱，按规律交织而成的片状纱线集合体。并由这种交叉排列和屈曲 起伏的挤压接触形成稳定的交织结构。其中经、纬纱的起伏规律称为“织物组织”。 2.1基础织纹组织 1.平纹组织 平纹组织是最简单的织物组织，经纱和纬纱每隔一根纱线就交错一次。 (1)细织图及组织参数 (2)织物特点 2.斜纹组织 斜纹组织织物表面有经纱或纬纱浮长线组成的斜纹线，使织物表面有沿斜线 方向形成的凸起的纹路。 (1)组织图及组织参数 122交织图 21/组织国 21、交织图 2/1、组织图 图1-5斜纹组织图 (2)织物特点 (3)织物结构的变化 3.缎纹组织 经纬纱线形成一些单独的、互不相连的组织点，组织点分布均匀。 (1)组织图及组织参数
（3）编结物: 编结一般是以两组或两组以上的条状物，相互错位、卡位交织在 一起的编织物，如席类、筐类等竹、藤织物，其典型特征已为机织物采纳。而一 根或多根纱线相互穿套、扭辫、打结的编结，被针织采用。 （4）非织造织物:非织造布是指由纤维、纱线或长丝，用机械、化学或物理的方 法使之粘结或结合而成的薄片状或毡状的结构物，但不包含机织、针织、簇绒和 传统的毡制、纸制产品。非织造布的主特征是直接的纤维成网、固着成形的片状 材料。 第二节 梭织物的结构 梭织物是由平行于织物布边或与布边呈一定角度排列的经纱和垂直于织物 布边排列的纬纱，按规律交织而成的片状纱线集合体。并由这种交叉排列和屈曲 起伏的挤压接触形成稳定的交织结构。其中经、纬纱的起伏规律称为“织物组织”。 2.1 基础织纹组织 1．平纹组织 平纹组织是最简单的织物组织，经纱和纬纱每隔一根纱线就交错一次。 （1）组织图及组织参数 （2）织物特点 2．斜纹组织 斜纹组织织物表面有经纱或纬纱浮长线组成的斜纹线，使织物表面有沿斜线 方向形成的凸起的纹路。 （1）组织图及组织参数 图 1-5 斜纹组织图 （2）织物特点 （3）织物结构的变化 3．缎纹组织 经纬纱线形成一些单独的、互不相连的组织点，组织点分布均匀。 （1）组织图及组织参数 1/2 ↗交织图 2/1↗组织图 2/1 ↖交织图 2/1↖组织图

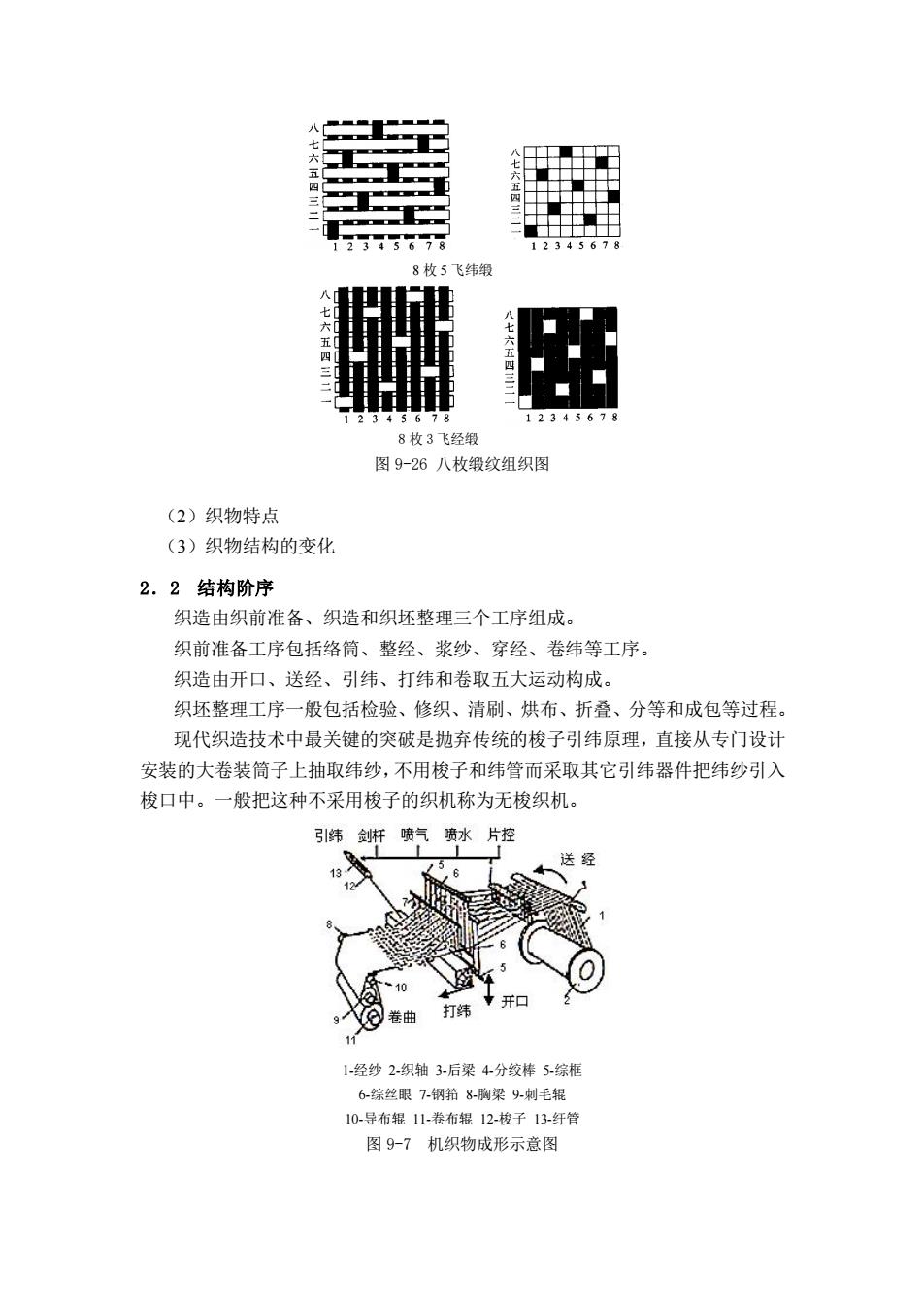

3s678 4567 8枚5飞韩 8枚3飞经 图9-26八枚缎纹组织图 (2)织物特点 (3)织物结构的变化 2.2结构阶序 织造由织前准备、织造和织坯整理三个工序组成。 织前准备工序包括络筒、整经、浆纱、穿经、卷纬等工序。 织造由开口、送经、引纬、打纬和卷取五大运动构成。 织坯整理工序一般包括检验、修织、清刷、烘布、折叠、分等和成包等过程 现代织造技术中最关键的突破是抛弃传统的梭子引纬原理，直接从专门设计 安装的大卷装简子上抽取纬纱，不用梭子和纬管而采取其它引纬器件把纬纱引入 梭口中。一般把这种不采用梭子的织机称为无梭织机。 引纬气喷水片控 打韩 1经纱2织轴3后梁4分纹棒5综 6综丝眼7钢筘8胸录9刺毛 10导布辊11-卷布辊12-梭子13-纡管 图9-7机织物成形示意图
8 枚 5 飞纬缎 8 枚 3 飞经缎 图 9-26 八枚缎纹组织图 （2）织物特点 （3）织物结构的变化 2．2 结构阶序 织造由织前准备、织造和织坯整理三个工序组成。 织前准备工序包括络筒、整经、浆纱、穿经、卷纬等工序。 织造由开口、送经、引纬、打纬和卷取五大运动构成。 织坯整理工序一般包括检验、修织、清刷、烘布、折叠、分等和成包等过程。 现代织造技术中最关键的突破是抛弃传统的梭子引纬原理，直接从专门设计 安装的大卷装筒子上抽取纬纱，不用梭子和纬管而采取其它引纬器件把纬纱引入 梭口中。一般把这种不采用梭子的织机称为无梭织机。 1-经纱 2-织轴 3-后梁 4-分绞棒 5-综框 6-综丝眼 7-钢筘 8-胸梁 9-刺毛辊 10-导布辊 11-卷布辊 12-梭子 13-纡管 图 9-7 机织物成形示意图
2.3由坯布到成品的变化 2.4多层梭织物及多向梭织物 第三节针织物的结构 针织物结构的内涵是线圈，线圈的串套方式统称线圈结构。线圈形态是 三维空间的弯曲形态，较为复杂，一般以平面投影讨论。 针织物生产大体上可分为针织前准备工序、针织工序、染整工序和成缝 工序。 纬编前准备工序由络筒及一些辅助加工组成：经编前准备工序由络筒、 整经和一些辅助加工组成。针织工序是把纱线按照一定的组织规律织成坯布 或半成品的工序，它包括针织织造、验布、修布和打包等工序。 图9-8纬编成图示意图 图9-9经编成圈示意图 3.1纬编针织物的结构与织纹组织 3.1.1编线圈结构 线圈间由沉降弧连接，圈柱覆盖于两圈弧上为纬编针织物的正面。 图9-10纬编针织物的线圈结构（反面）
2．3 由坯布到成品的变化 2．4 多层梭织物及多向梭织物 第三节 针织物的结构 针织物结构的内涵是线圈，线圈的串套方式统称线圈结构。线圈形态是 三维空间的弯曲形态，较为复杂，一般以平面投影讨论。 针织物生产大体上可分为针织前准备工序、针织工序、染整工序和成缝 工序。 纬编前准备工序由络筒及一些辅助加工组成；经编前准备工序由络筒、 整经和一些辅助加工组成。针织工序是把纱线按照一定的组织规律织成坯布 或半成品的工序，它包括针织织造、验布、修布和打包等工序。 图9-8 纬编成圈示意图 图9-9 经编成圈示意图 3．1 纬编针织物的结构与织纹组织 3.1.1 编线圈结构 线圈间由沉降弧连接，圈柱覆盖于两圈弧上为纬编针织物的正面。 图9-10 纬编针织物的线圈结构（反面）
