第七章打纬 第七章打纬 2一型声片9 d影欲箱打制构 心箱片人米机物
第七章 打纬 第七章 打纬

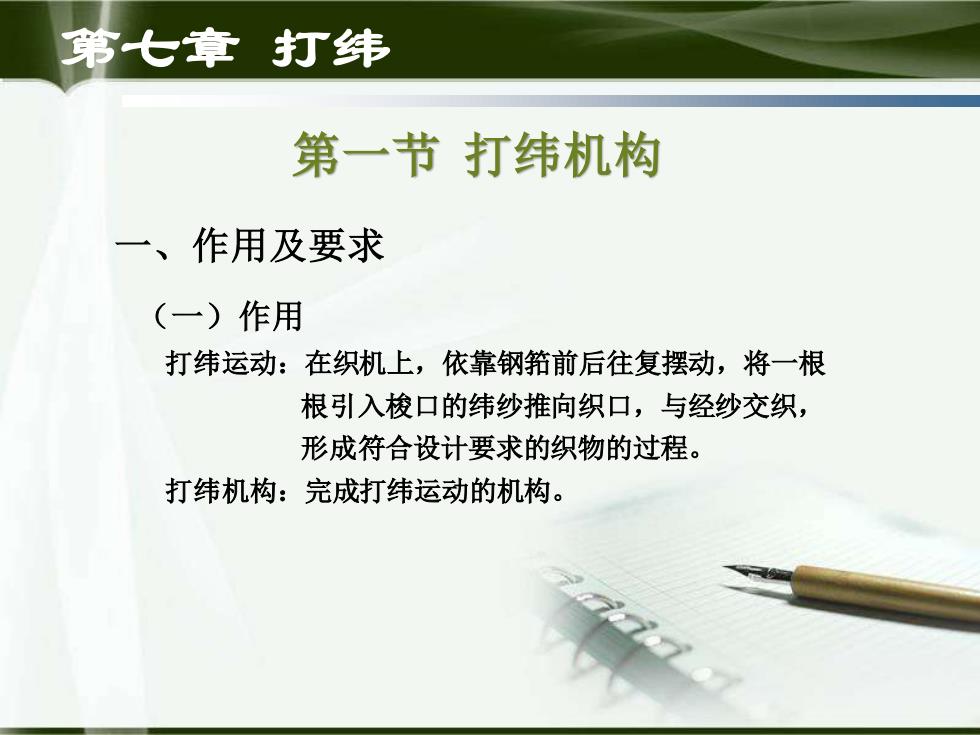

第七章打纬 第一节打纬机构 一、作用及要求 (一)作用 打纬运动：在织机上，依靠钢筘前后往复摆动，将一根 根引入梭口的纬纱推向织口，与经纱交织， 形成符合设计要求的织物的过程。 打纬机构：完成打纬运动的机构
第七章 打纬 第一节 打纬机构 （一）作用 打纬运动：在织机上，依靠钢筘前后往复摆动，将一根 根引入梭口的纬纱推向织口，与经纱交织， 形成符合设计要求的织物的过程。 打纬机构：完成打纬运动的机构。 一、作用及要求
第七章打纬 用钢筘将引入梭口的纬纱打入织口。 由打纬机构的钢筘确定经纱排列的密度。 钢筘兼有导引纬纱的作用。 有梭织机：钢筘组成梭道，作为梭子稳定飞行的依托： 剑杆织机：借助钢筘控制剑带的运行； 喷气织机：异形钢筘起到防止气流扩散的作用
第七章 打纬 ➢用钢筘将引入梭口的纬纱打入织口。 ➢由打纬机构的钢筘确定经纱排列的密度。 ➢钢筘兼有导引纬纱的作用。 有梭织机：钢筘组成梭道，作为梭子稳定飞行的依托； 剑杆织机：借助钢筘控制剑带的运行； 喷气织机：异形钢筘起到防止气流扩散的作用
第七章打纬 (二)对打纬机构的要求 (1)钢筘及其筘座的摆动动程在保证顺利引纬的 情况下，应尽可能减小。 (2)筘座的转动惯量和筘座运动的最大加速度在 保证打紧纬纱的条件下应尽量减小。 (3)筘座的运动必须与开口、引纬相配合，在满 足打纬的条件下，尽量提供大的可引纬角。 (4)打纬机构应坚固、操作安全
第七章 打纬 （1）钢筘及其筘座的摆动动程在保证顺利引纬的 情况下，应尽可能减小。 （2）筘座的转动惯量和筘座运动的最大加速度在 保证打紧纬纱的条件下应尽量减小。 （3）筘座的运动必须与开口、引纬相配合，在满 足打纬的条件下，尽量提供大的可引纬角。 （4）打纬机构应坚固、操作安全。 （二）对打纬机构的要求
第七章打纬 (三)分类 四连杆打纬机构 结构型式 共轭凸轮打纬机构（片梭、剑杆) 圆筘片打纬机构（多梭口引纬） 打纬动程变化 恒定动程的打纬机构（常规织机) 变化动程的打纬机构（毛巾织机）
第七章 打纬 （三）分类 结构型式 四连杆打纬机构 共轭凸轮打纬机构（片梭、剑杆） 圆筘片打纬机构（多梭口引纬） 打纬动程变化 恒定动程的打纬机构（常规织机） 变化动程的打纬机构（毛巾织机）
