第八章卷曲、送经 第八章卷取、送经 22
第八章 卷曲、送经 第八章 卷取、送经
第八章卷曲、送经 概述 卷取和送经运动 纬纱被打入织口形成织物之后，必须不断地将这些织物引离 织口，卷绕到卷布辊上，同时从织轴上放送出相应长度的经纱，使 经纬纱不断地进行交织，以保证织造生产过程持续进行，织机完成 织物卷取和经纱放送的运动分别称为卷取和送经。 卷取和送经分别由卷取机构和送经机构来协作完成
第八章 卷曲、送经 概 述 纬纱被打入织口形成织物之后，必须不断地将这些织物引离 织口，卷绕到卷布辊上，同时从织轴上放送出相应长度的经纱，使 经纬纱不断地进行交织，以保证织造生产过程持续进行，织机完成 织物卷取和经纱放送的运动分别称为卷取和送经。 卷取和送经分别由卷取机构和送经机构来协作完成。 卷取和送经运动
第八章卷曲、送经 基本概念 经纬纱缩率：织造缩率，下机缩率。 织造缩率：由于经纬纱线交织形成织物时，纱线屈曲而产生的缩率。 下机缩率：当织物下机后，经纬纱进一步屈曲收缩而产生的缩率。 经纬纱缩率与纤维种类、纱线结构、打纬前后经纬纱张力及织 物结构等有关。 织物的下机经纬纱密度总是大于机上经纬纱密度
第八章 卷曲、送经 经纬纱缩率：织造缩率，下机缩率。 织造缩率：由于经纬纱线交织形成织物时，纱线屈曲而产生的缩率。 下机缩率：当织物下机后，经纬纱进一步屈曲收缩而产生的缩率。 经纬纱缩率与纤维种类、纱线结构、打纬前后经纬纱张力及织 物结构等有关。 织物的下机经纬纱密度总是大于机上经纬纱密度。 基本概念
第八章卷曲、送经 第一节卷取机构 作用：1.引离织物； 2.确定纬密和纬纱的排列特征。 卷取机构与纬密的关系： 设织机主轴回转一周，织入一根纬纱，卷 取的布长为L,则纬密Pw为： 品种 缩率% 机上纬密P,= 100 中平布，半线布，细号府绸， 3 L 色织格子布，半线华达呢 Pw 100 纱布，哔叽，横贡，直贡 2-3 机下纬密Pw= 1-a% L1-a%） 细平布 2 细纺布 1-2 麻纱 1-1.5
第八章 卷曲、送经 第一节 卷取机构 作用: 1.引离织物； 2.确定纬密和纬纱的排列特征。 卷取机构与纬密的关系： 设织机主轴回转一周，织入一根纬纱，卷 取的布长为L，则纬密PW为： (1- a%) 100 1- a% ' 100 ' L P P L P w w w = = = 机下纬密 机上纬密 品种 缩率% 中平布，半线布，细号府绸， 色织格子布，半线华达呢 3 纱布，哔叽，横贡，直贡 2－3 细平布 2 细纺布 1－2 麻纱 1－1.5

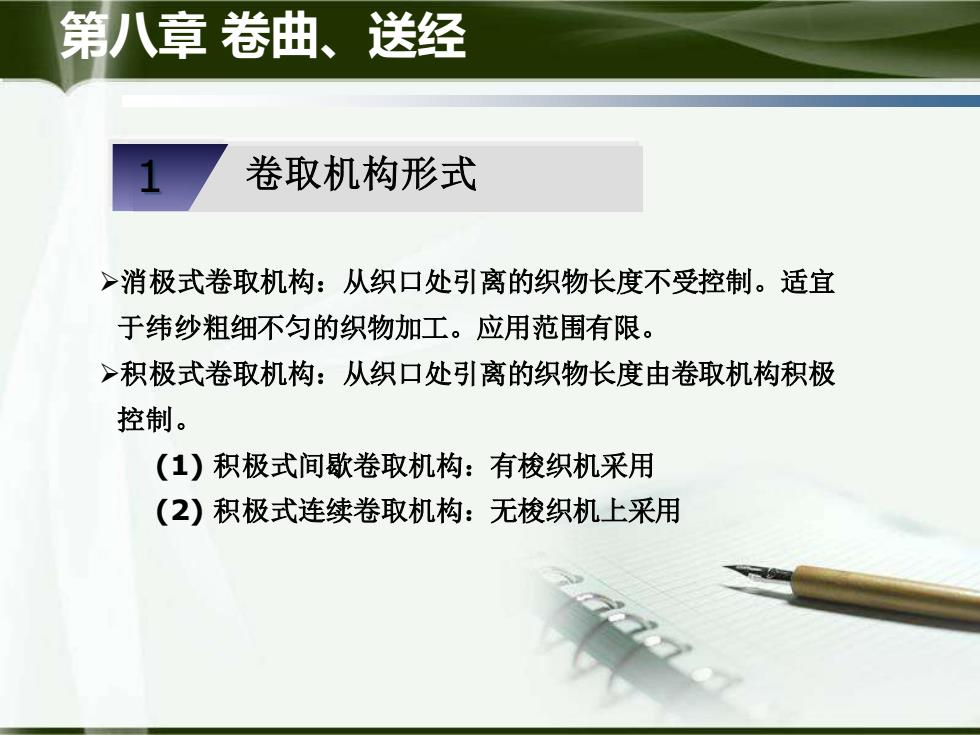

第八章卷曲、送经 卷取机构形式 >消极式卷取机构：从织口处引离的织物长度不受控制。适宜 于纬纱粗细不匀的织物加工。应用范围有限。 >积极式卷取机构：从织口处引离的织物长度由卷取机构积极 控制。 (1)积极式间歇卷取机构：有梭织机采用 (2)积极式连续卷取机构：无梭织机上采用
第八章 卷曲、送经 ➢消极式卷取机构：从织口处引离的织物长度不受控制。适宜 于纬纱粗细不匀的织物加工。应用范围有限。 ➢积极式卷取机构：从织口处引离的织物长度由卷取机构积极 控制。 (1) 积极式间歇卷取机构：有梭织机采用 (2) 积极式连续卷取机构：无梭织机上采用 1 卷取机构形式
