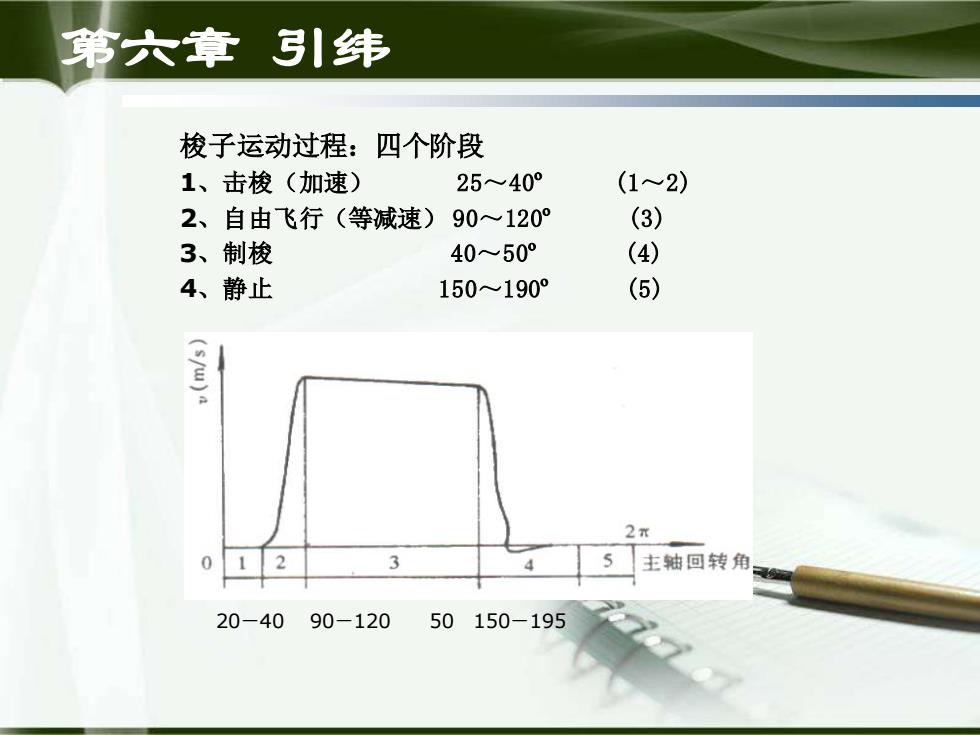

第大章引纬 梭子运动过程：四个阶段 1、击梭（加速) 25～40° (1~2) 2、自由飞行（等减速） 90~120° (3) 3、制梭 40≈50° (4) 4、静止 150~190° (5) 2元 012 3 5 主轴回转角 20-40 90-120 50150-195
第六章 引纬 20－40 90－120 50 150－195 梭子运动过程：四个阶段 1、击梭（加速） 25～40º (1～2) 2、自由飞行（等减速） 90～120º (3) 3、制梭 40～50º (4) 4、静止 150～190º (5)

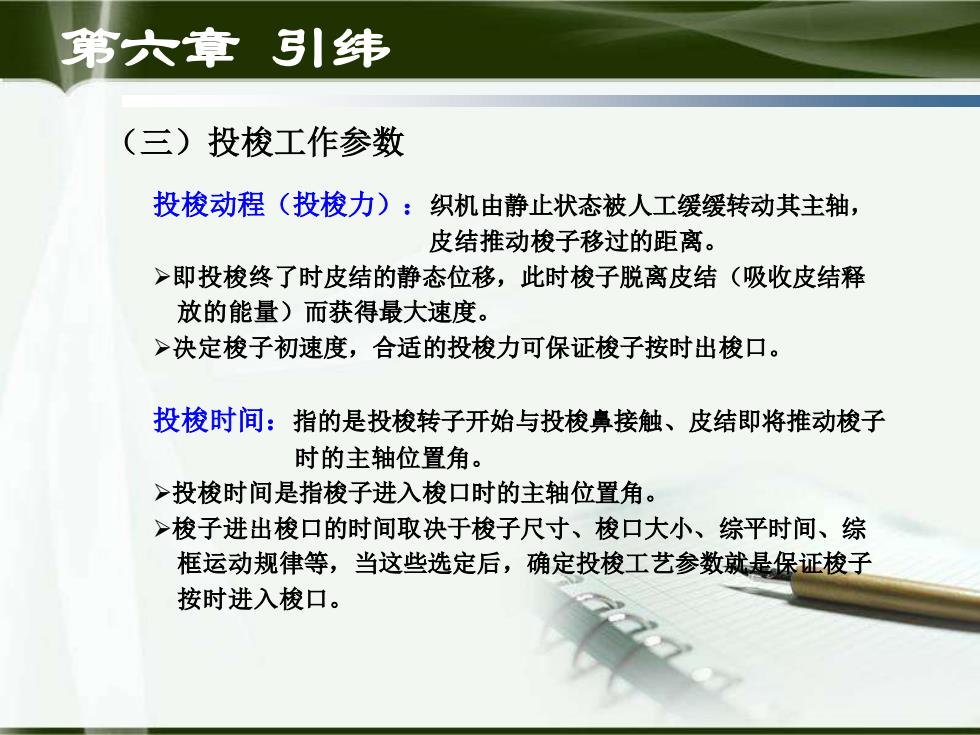

第大章引纬 (三)投梭工作参数 投梭动程（投梭力）：织机由静止状态被人工缓缓转动其主轴， 皮结推动梭子移过的距离。 >即投梭终了时皮结的静态位移，此时梭子脱离皮结（吸收皮结释 放的能量)而获得最大速度。 >决定梭子初速度，合适的投梭力可保证梭子按时出梭口。 投梭时间：指的是投梭转子开始与投梭鼻接触、皮结即将推动梭子 时的主轴位置角。 >投梭时间是指梭子进入梭口时的主轴位置角。 >梭子进出梭口的时间取决于梭子尺寸、梭口大小、综平时间、综 框运动规律等，当这些选定后，确定投梭工艺参数就是保证梭子 按时进入梭口
第六章 引纬 投梭动程（投梭力）：织机由静止状态被人工缓缓转动其主轴， 皮结推动梭子移过的距离。 ➢即投梭终了时皮结的静态位移，此时梭子脱离皮结（吸收皮结释 放的能量）而获得最大速度。 ➢决定梭子初速度，合适的投梭力可保证梭子按时出梭口。 投梭时间：指的是投梭转子开始与投梭鼻接触、皮结即将推动梭子 时的主轴位置角。 ➢投梭时间是指梭子进入梭口时的主轴位置角。 ➢梭子进出梭口的时间取决于梭子尺寸、梭口大小、综平时间、综 框运动规律等，当这些选定后，确定投梭工艺参数就是保证梭子 按时进入梭口。 （三）投梭工作参数

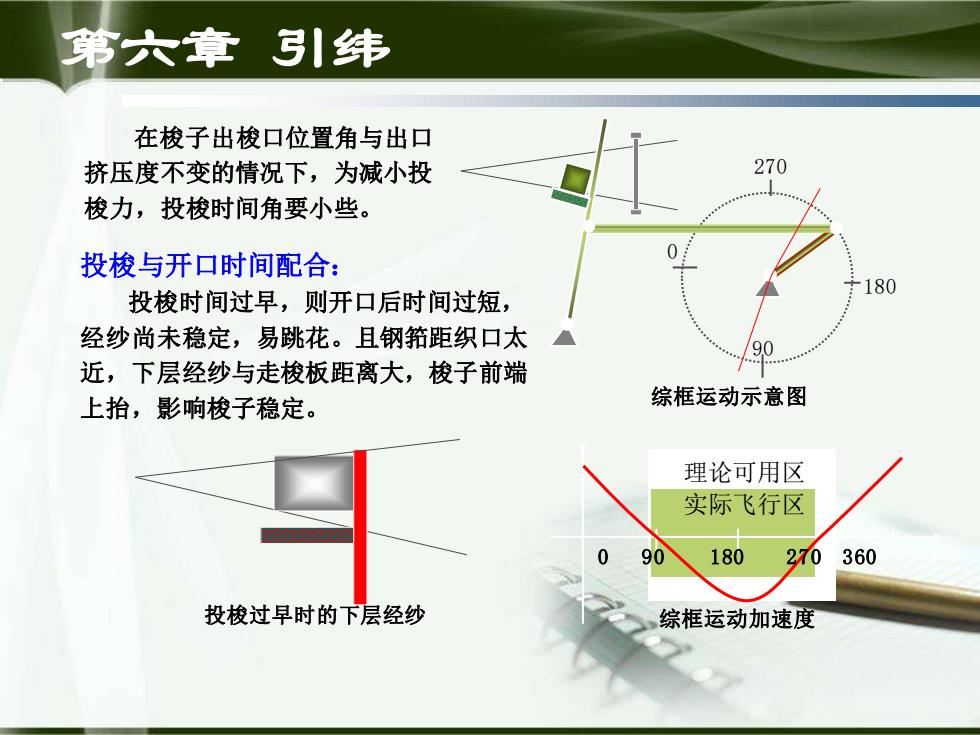

第六章引纬 在梭子出梭口位置角与出口 挤压度不变的情况下，为减小投 270 梭力，投梭时间角要小些。 投梭与开口时间配合： 180 投梭时间过早，则开口后时间过短， 经纱尚未稳定，易跳花。且钢筘距织口太 近，下层经纱与走梭板距离大，梭子前端 上抬，影响梭子稳定。 综框运动示意图 理论可用区 实际飞行区 90 180 270360 投梭过早时的下层经纱 综框运动加速度
第六章 引纬 投梭过早时的下层经纱 投梭与开口时间配合： 投梭时间过早，则开口后时间过短， 经纱尚未稳定，易跳花。且钢筘距织口太 近，下层经纱与走梭板距离大，梭子前端 上抬，影响梭子稳定。 理论可用区 实际飞行区 0 90 180 270 360 综框运动加速度 综框运动示意图 0 90 180 270 在梭子出梭口位置角与出口 挤压度不变的情况下，为减小投 梭力，投梭时间角要小些

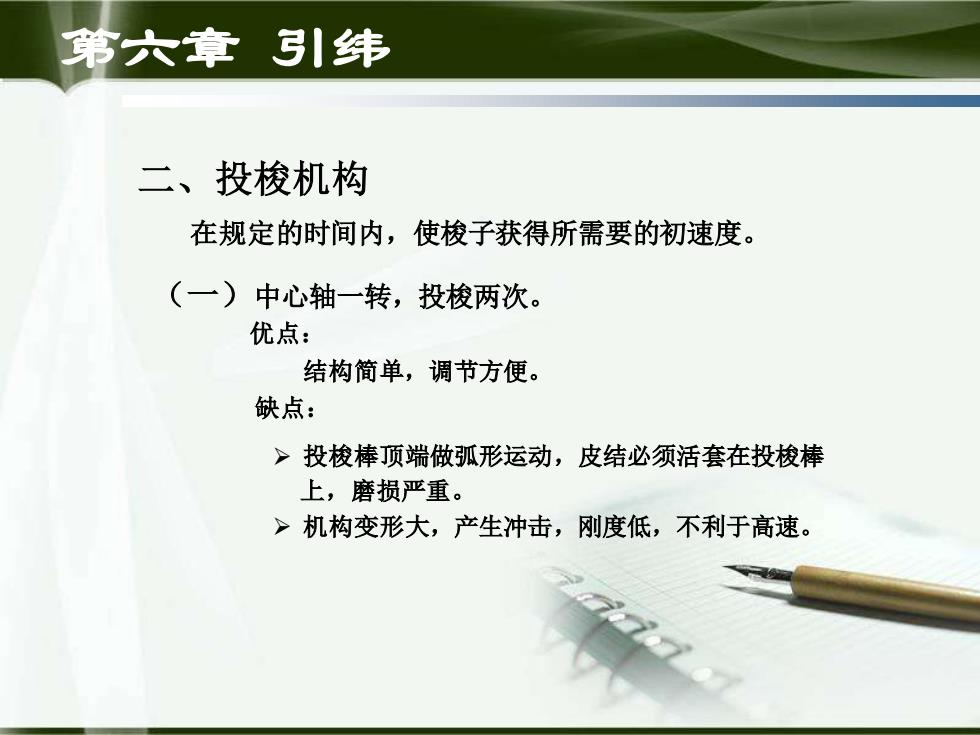

第大章3引纬 二、投梭机构 在规定的时间内，使梭子获得所需要的初速度。 (一)中心轴一转，投梭两次。 优点： 结构简单，调节方便。 缺点： >投梭棒顶端做弧形运动，皮结必须活套在投梭棒 上，磨损严重。 >机构变形大，产生冲击，刚度低，不利于高速
第六章 引纬 （一）中心轴一转，投梭两次。 优点： 结构简单，调节方便。 缺点： 二、投梭机构 在规定的时间内，使梭子获得所需要的初速度。 ➢ 投梭棒顶端做弧形运动，皮结必须活套在投梭棒 上，磨损严重。 ➢ 机构变形大，产生冲击，刚度低，不利于高速

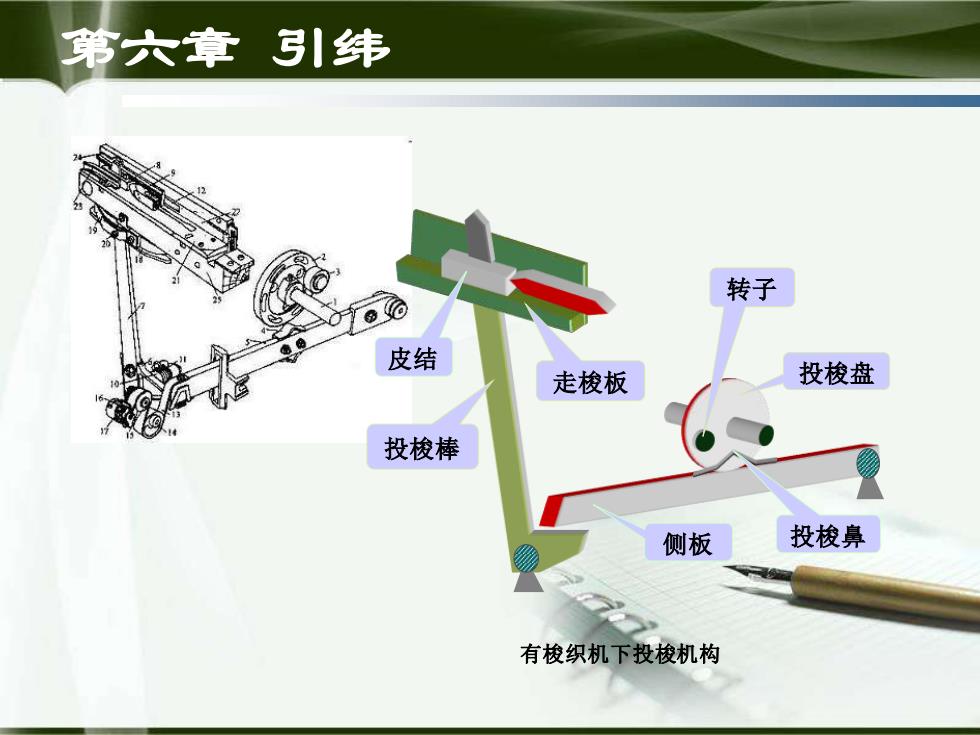

第大章引纬 转子 皮结 走梭板 投梭盘 投梭棒 侧板 投梭鼻 有梭织机下投梭机构
第六章 引纬 有梭织机下投梭机构 投梭棒 走梭板 皮结 侧板 投梭盘 转子 投梭鼻
