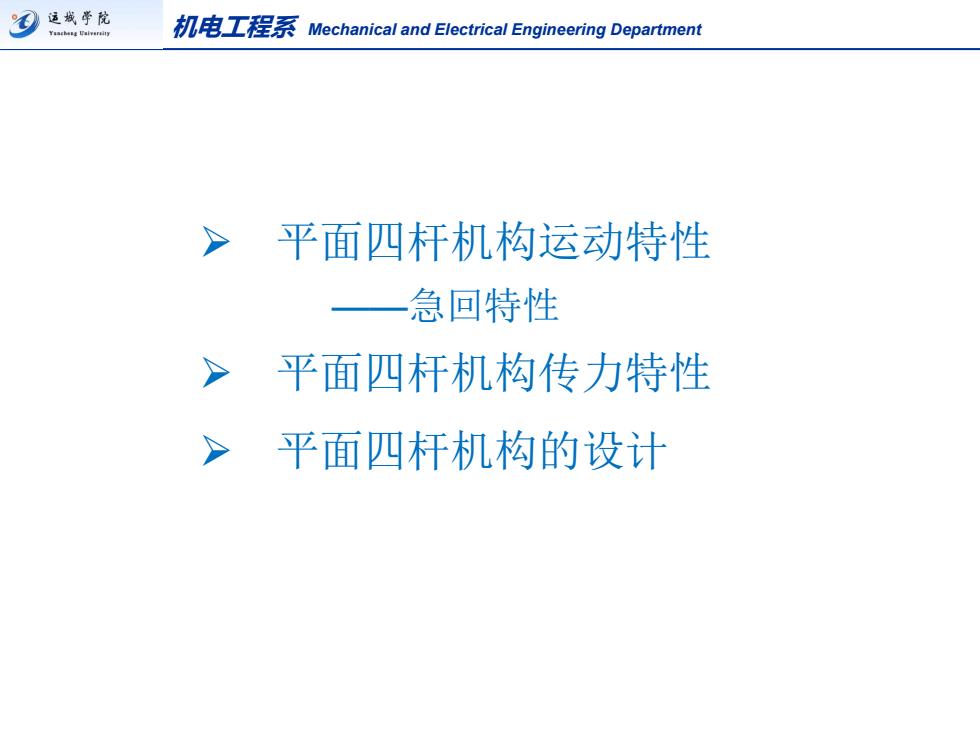

习送线华院 机电T程系Mechanical and Electrical Engineering Department > 平面四杆机构运动特性 一急回特性 > 平面四杆机构传力特性 > 平面四杆机构的设计
机电工程系 Mechanical and Electrical Engineering Department ➢ 平面四杆机构运动特性 ——急回特性 ➢ 平面四杆机构传力特性 ➢ 平面四杆机构的设计

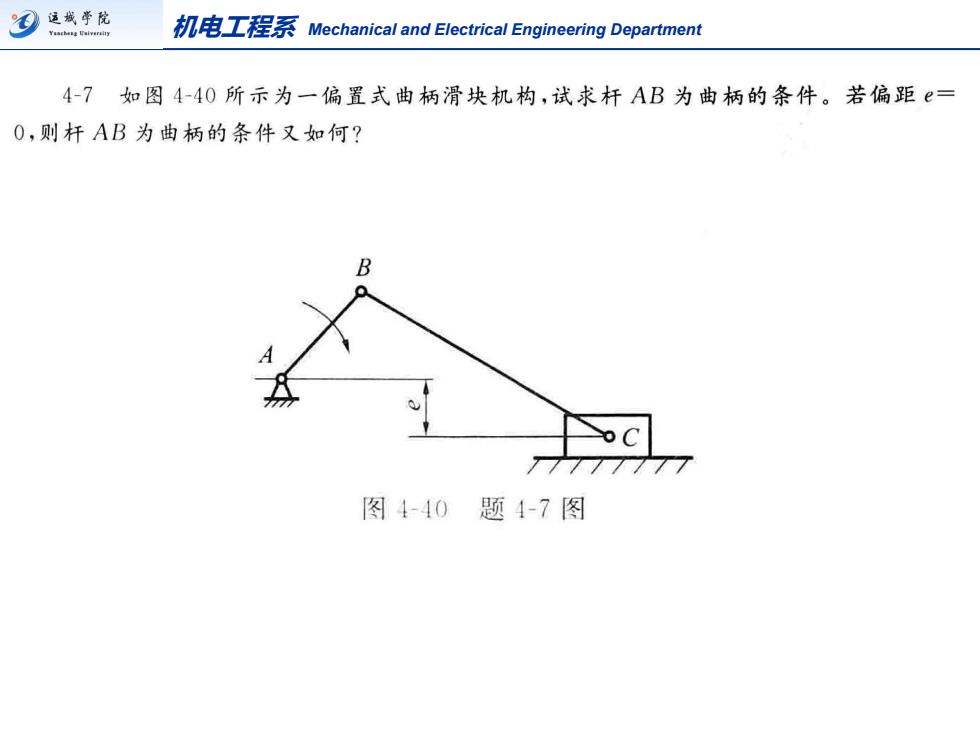

习送我乎院 机电T程系Mechanical and Electrical Engineering Department 4-7如图4-40所示为一偏置式曲柄滑块机构，试求杆AB为曲柄的条件。若偏距= 0,则杆AB为曲柄的条件又如何？ B 77777777 图4-40题4-7图
机电工程系 Mechanical and Electrical Engineering Department

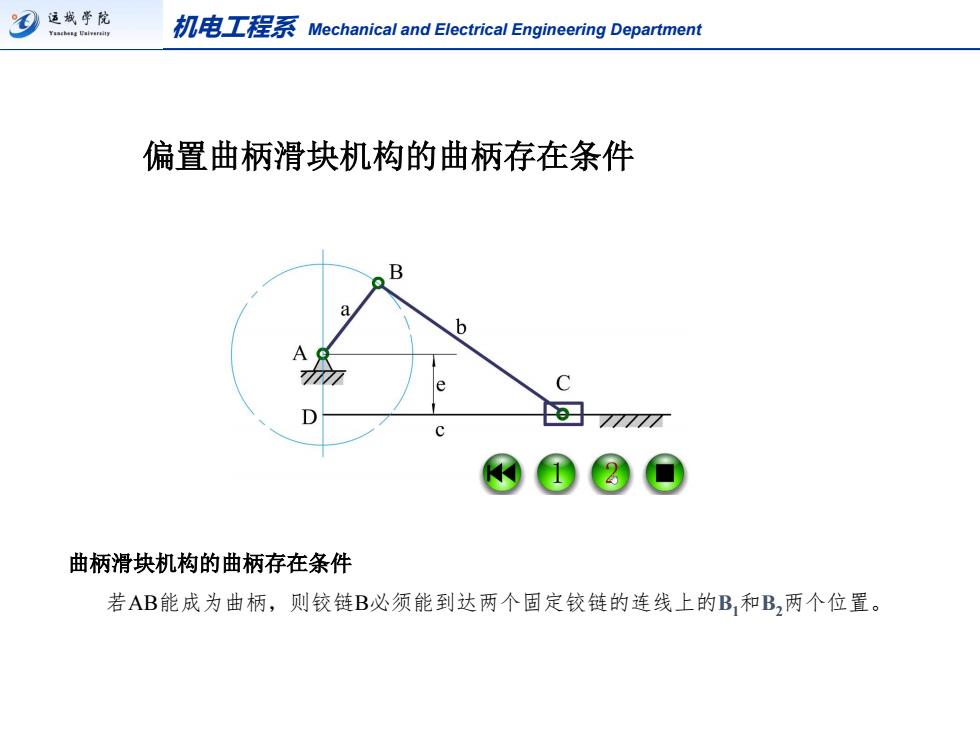

习送栈学院 机电T程系Mechanical and Electrical Engineering Department 偏置曲柄滑块机构的曲柄存在条件 b C 77777 曲柄滑块机构的曲柄存在条件 若AB能成为曲柄，则铰链B必须能到达两个固定铰链的连线上的B,和B,两个位置
机电工程系 Mechanical and Electrical Engineering Department 偏置曲柄滑块机构的曲柄存在条件 若AB能成为曲柄，则铰链B必须能到达两个固定铰链的连线上的B1和B2两个位置。 曲柄滑块机构的曲柄存在条件

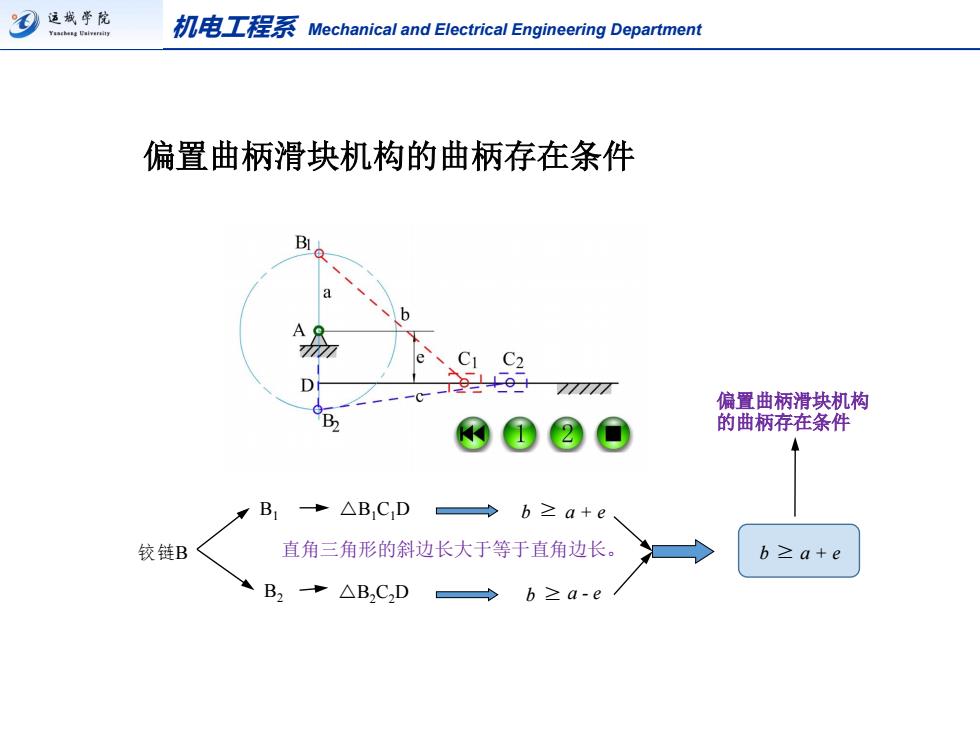

习远线手院 了achang Laiver4 机电工程系 Mechanical and Electrical Engineering Department 偏置曲柄滑块机构的曲柄存在条件 b 偏置曲柄滑块机构 的曲柄存在条件 B1△BCD b≥a+e 铰链B 直角三角形的斜边长大于等于直角边长。 b≥a+e B2△B2C2D b≥a-e
机电工程系 Mechanical and Electrical Engineering Department 偏置曲柄滑块机构的曲柄存在条件 B1C1D B2C2D 铰链B B1 B2 b a + e b a - e b a + e 偏置曲柄滑块机构 的曲柄存在条件 直角三角形的斜边长大于等于直角边长

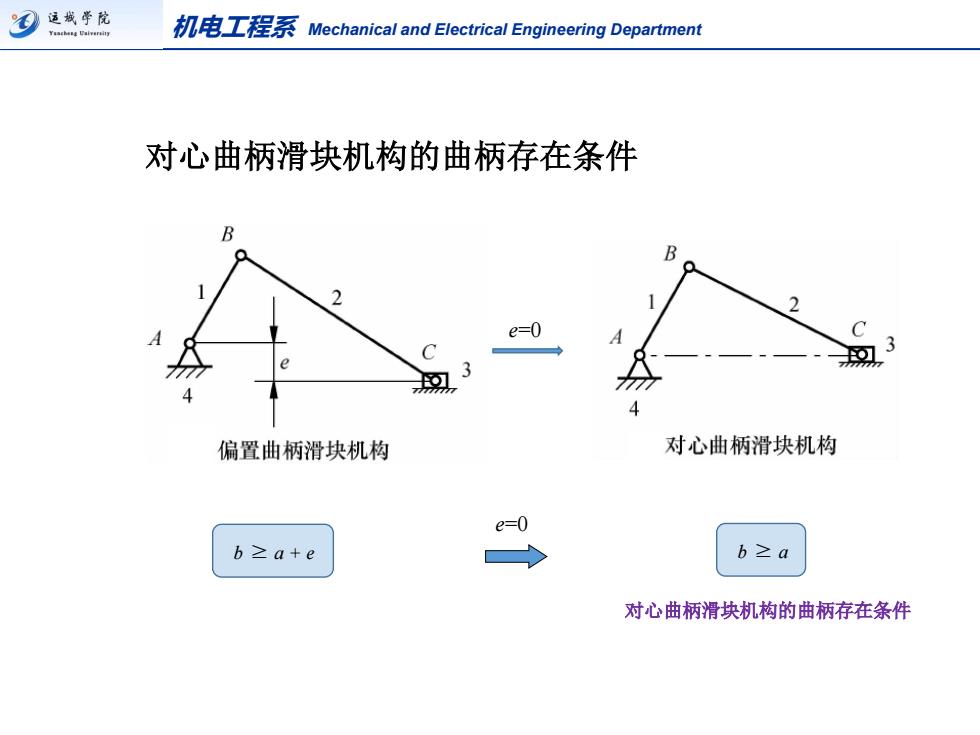

习运线华院 机电T程系Mechanical and Electrical Engineering Department 对心曲柄滑块机构的曲柄存在条件 B e=0 偏置曲柄滑块机构 对心曲柄滑块机构 e=0 b≥a+e b≥a 对心曲柄滑块机构的曲柄存在条件
机电工程系 Mechanical and Electrical Engineering Department 对心曲柄滑块机构的曲柄存在条件 e=0 e=0 b a + e b a 对心曲柄滑块机构的曲柄存在条件
