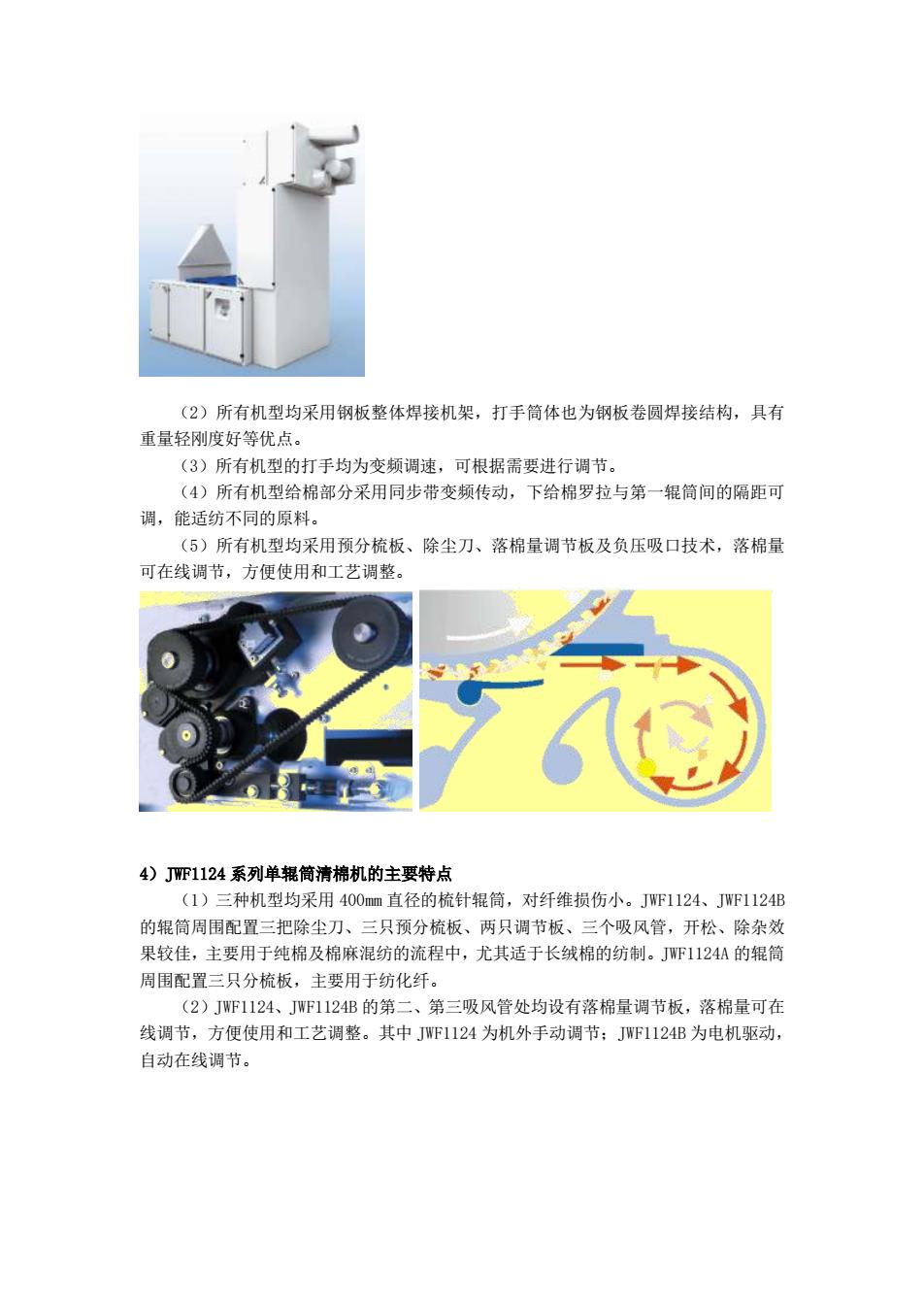

(2)所有机型均采用钢板整体焊接机架，打手简体也为钢板卷圆焊接结构，具有 重量轻刚度好等优点。 (3)所有机型的打手均为变频调速，可根据需要进行调节。 (4)所有机型给棉部分采用同步带变频传动，下给棉罗拉与第一辊筒间的隔距可 调，能适纺不同的原料 (5)所有机型均采用预分梳板、除尘刀、落棉量调节板及负压吸口技术，落棉量 可在线调节，方使使用和工艺调整， 4)JF1124系列单辊筒清棉机的主要特点 (1)三种机型均采用400m直径的梳针辊筒，对纤维损伤小。JF1124、JWF1124B 的辊筒周围配置三把除尘刀、三只预分梳板、两只调节板、三个吸风管，开松、除杂效 果较佳，主要用于纯棉及棉麻混纺的流程中，尤其适于长绒棉的纺制。JWF1124A的辊筒 周围配置三只分梳板，主要用于纺化纤。 (2)J1124、JWF1124B的第二、第三吸风管处均设有落棉量调节板，落棉量可在 线调节，方便使用和工艺调整。其中JWF1124为机外手动调节：J℉1124B为电机驱动， 自动在线调节
（2）所有机型均采用钢板整体焊接机架，打手筒体也为钢板卷圆焊接结构，具有 重量轻刚度好等优点。 （3）所有机型的打手均为变频调速，可根据需要进行调节。 （4）所有机型给棉部分采用同步带变频传动，下给棉罗拉与第一辊筒间的隔距可 调，能适纺不同的原料。 （5）所有机型均采用预分梳板、除尘刀、落棉量调节板及负压吸口技术，落棉量 可在线调节，方便使用和工艺调整。 4）JWF1124 系列单辊筒清棉机的主要特点 （1）三种机型均采用 400mm 直径的梳针辊筒，对纤维损伤小。JWF1124、JWF1124B 的辊筒周围配置三把除尘刀、三只预分梳板、两只调节板、三个吸风管，开松、除杂效 果较佳，主要用于纯棉及棉麻混纺的流程中，尤其适于长绒棉的纺制。JWF1124A 的辊筒 周围配置三只分梳板，主要用于纺化纤。 （2）JWF1124、JWF1124B 的第二、第三吸风管处均设有落棉量调节板，落棉量可在 线调节，方便使用和工艺调整。其中 JWF1124 为机外手动调节；JWF1124B 为电机驱动， 自动在线调节

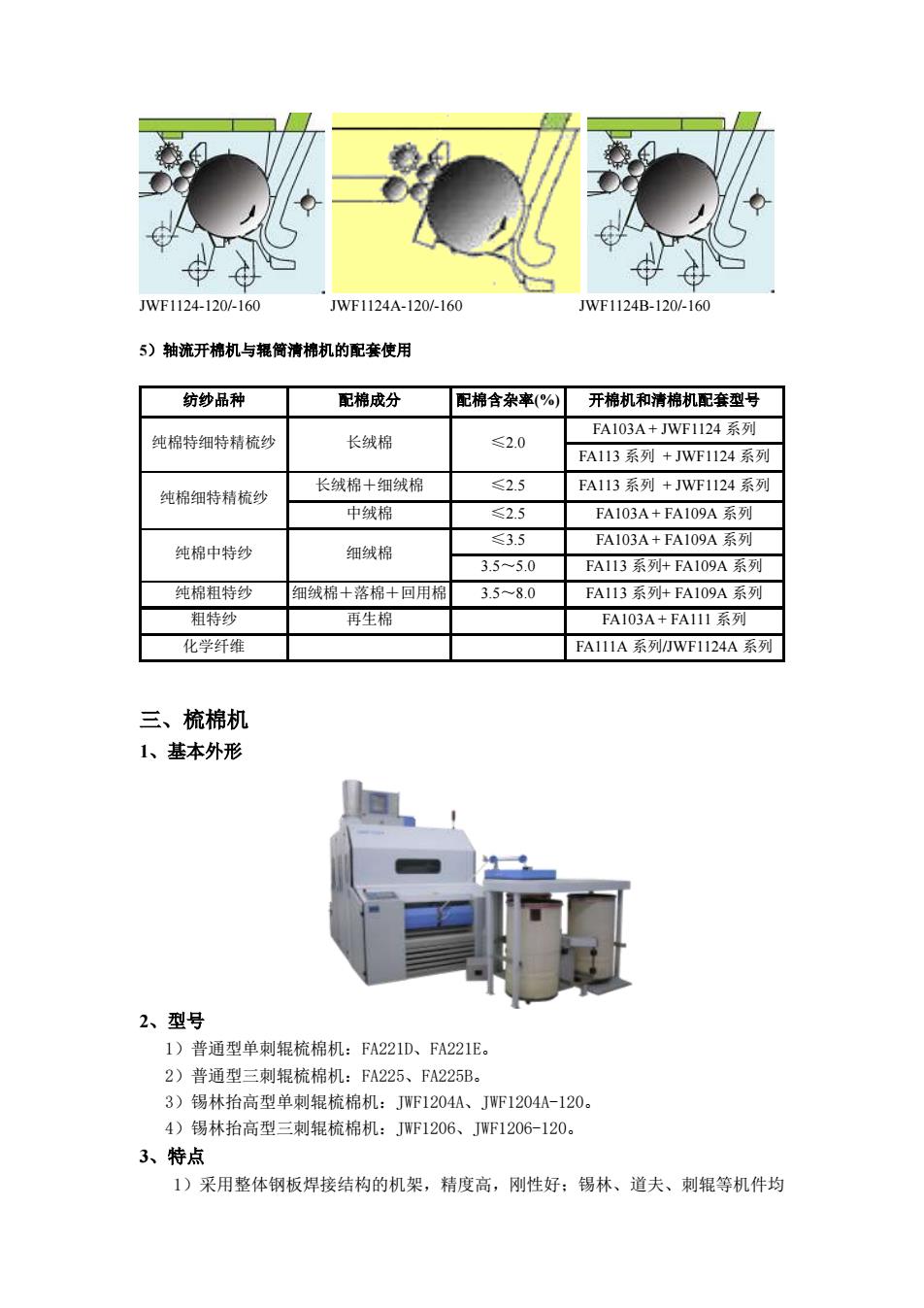

JwF1124-120/-160 wF1124A-120-16 wF1124B-120-160 5)轴流开棉机与根筒清棉机的配套使用 纺纱品种 配棉戒分 配棉含杂率(%) 开棉机和清棉机配套型号 长绒棉 FA103A+JWF1I24系列 纯棉特细特精梳红 ≤2.0 FA113系列+WF1124系列 长绒棉+细绒棉 ≤2.5 FAI13系列+JWF11224系列 纯棉细特精梳 中绒棉 ≤2.5 FA103A+FA109A系列 纯棉中特纱 细绒棉 3.5 FA103A+FA109A系列 3.55.0 FA113系列+FA109A系列 纯棉粗特纱 钿绒棉+落棉+回用桥 3.5-8.0 FAII3系列+FAI09A系列 粗特纱 再生棉 FA103A+FAII11系列 化学纤维 FA111A系列WF1124A系列 三、梳棉机 1、基本外形 2、型号 1)普通型单刺辊梳棉机：FA221D、FA221E。 2)普通型三刺辊梳棉机：FA225、FA225B。 3)锡林抬高型单刺辊梳棉机：JWF1204A、JWF1204A-120 4)锡林抬高型三刺辊梳棉机：JWF1206、JWF1206-120。 3、特点 1)采用整体钢板焊接结构的机架，精度高，刚性好：锡林、道夫、刺辊等机件均
JWF1124-120/-160 JWF1124A-120/-160 JWF1124B-120/-160 5）轴流开棉机与辊筒清棉机的配套使用 纺纱品种 配棉成分 配棉含杂率(%) 开棉机和清棉机配套型号 纯棉特细特精梳纱 长绒棉 ≤2.0 FA103A + JWF1124 系列 FA113 系列 + JWF1124 系列 纯棉细特精梳纱 长绒棉＋细绒棉 ≤2.5 FA113 系列 + JWF1124 系列 中绒棉 ≤2.5 FA103A + FA109A 系列 纯棉中特纱 细绒棉 ≤3.5 FA103A + FA109A 系列 3.5～5.0 FA113 系列+ FA109A 系列 纯棉粗特纱 细绒棉＋落棉＋回用棉 3.5～8.0 FA113 系列+ FA109A 系列 粗特纱 再生棉 FA103A + FA111 系列 化学纤维 FA111A 系列/JWF1124A 系列 三、梳棉机 1、基本外形 2、型号 1）普通型单刺辊梳棉机：FA221D、FA221E。 2）普通型三刺辊梳棉机：FA225、FA225B。 3）锡林抬高型单刺辊梳棉机：JWF1204A、JWF1204A-120。 4）锡林抬高型三刺辊梳棉机：JWF1206、JWF1206-120。 3、特点 1）采用整体钢板焊接结构的机架，精度高，刚性好；锡林、道夫、刺辊等机件均
采用钢板卷圆焊接结构，重量轻、平衡性好、启动惯量小，钢性好长期使用不变形。盖 板、棉网清洁器、预分梳板、罩板等机件采用铝型材并经定性处理，具有重量轻、强度 高、拆卸方便、长期运转不变形等优点。 2)用高效吸口代替传统大小漏底，锡林周围配备数量不等的棉网清洁器，提高生 条质量。 3)主关件采用世界先进的母机加工制造，精度高，如锡林径向跳动≤0.015mm,确 保上机工艺的实现，提高生条及成纱的质量。锡林工作直径1290mm,道夫工作直径 700mm 4)采用PLC和工业触摸屏控制、监示及信息处理：给棉及道夫传动采用变频控制 配备长短片段混合环自调匀整装置。 给棉 刺辊 锡林 道夫 前传感器 川后传感器 匀整装置 5)采用倾斜式三罗拉剥棉结构，可根据原料、纺纱品种及用户要求配套选用棉网 集束器或皮圈导棉装置
采用钢板卷圆焊接结构，重量轻、平衡性好、启动惯量小，钢性好长期使用不变形。盖 板、棉网清洁器、预分梳板、罩板等机件采用铝型材并经定性处理，具有重量轻、强度 高、拆卸方便、长期运转不变形等优点。 2）用高效吸口代替传统大小漏底，锡林周围配备数量不等的棉网清洁器，提高生 条质量。 3）主关件采用世界先进的母机加工制造，精度高，如锡林径向跳动≤0.015mm，确 保上机工艺的实现，提高生条及成纱的质量。锡林工作直径 1290mm，道夫工作直径 700mm。 4）采用 PLC 和工业触摸屏控制、监示及信息处理；给棉及道夫传动采用变频控制， 配备长短片段混合环自调匀整装置。 5）采用倾斜式三罗拉剥棉结构，可根据原料、纺纱品种及用户要求配套选用棉网 集束器或皮圈导棉装置

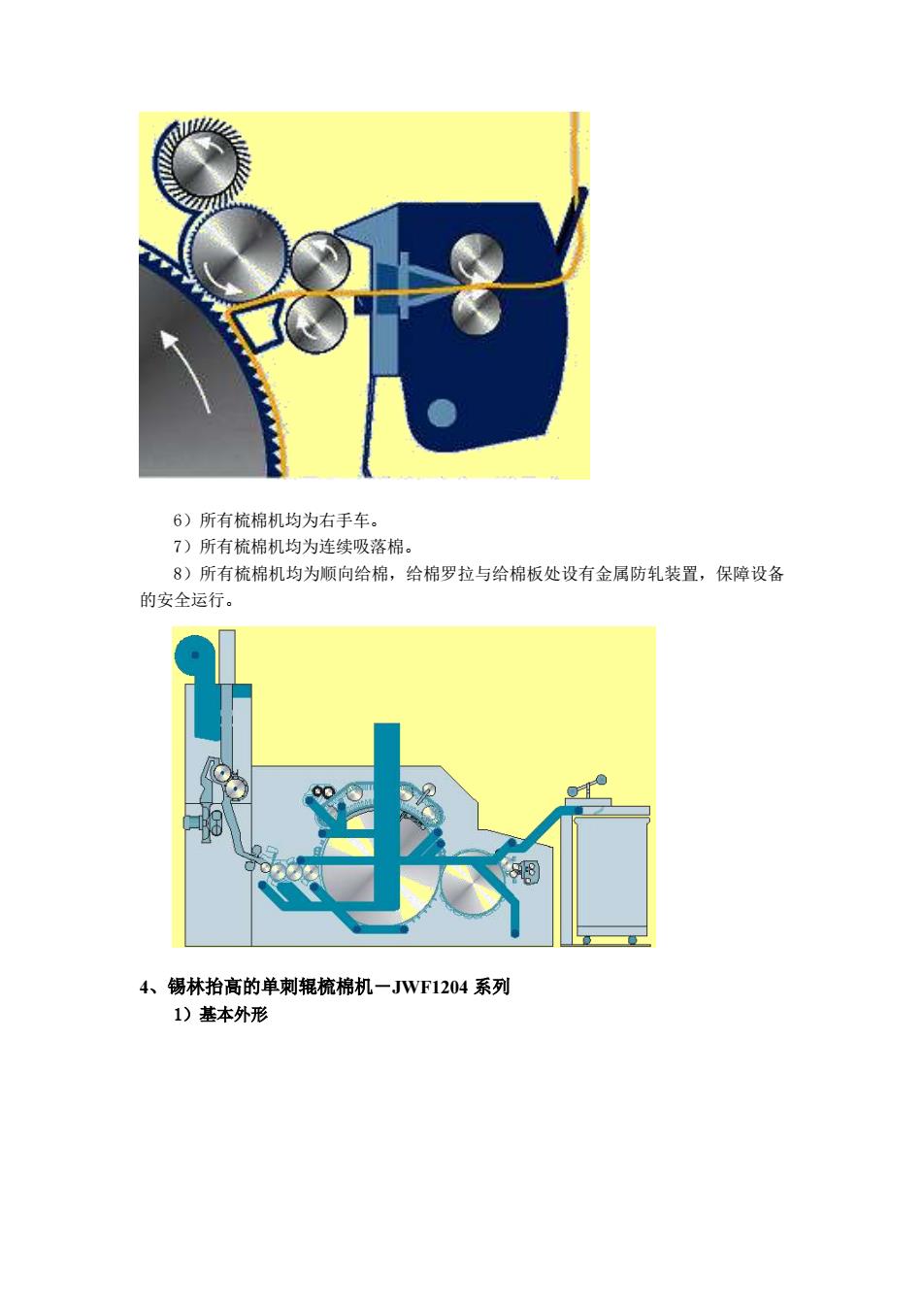

6)所有梳棉机均为右手车。 7)所有梳棉机均为连续吸落棉。 8)所有梳棉机均为顺向给棉，给棉罗拉与给棉板处设有金属防轧装置，保障设备 的安全运行。 4、锡林抬高的单刺辊梳棉机一JWF1204系列 1)基本外形
6）所有梳棉机均为右手车。 7）所有梳棉机均为连续吸落棉。 8）所有梳棉机均为顺向给棉，给棉罗拉与给棉板处设有金属防轧装置，保障设备 的安全运行。 4、锡林抬高的单刺辊梳棉机－JWF1204 系列 1）基本外形

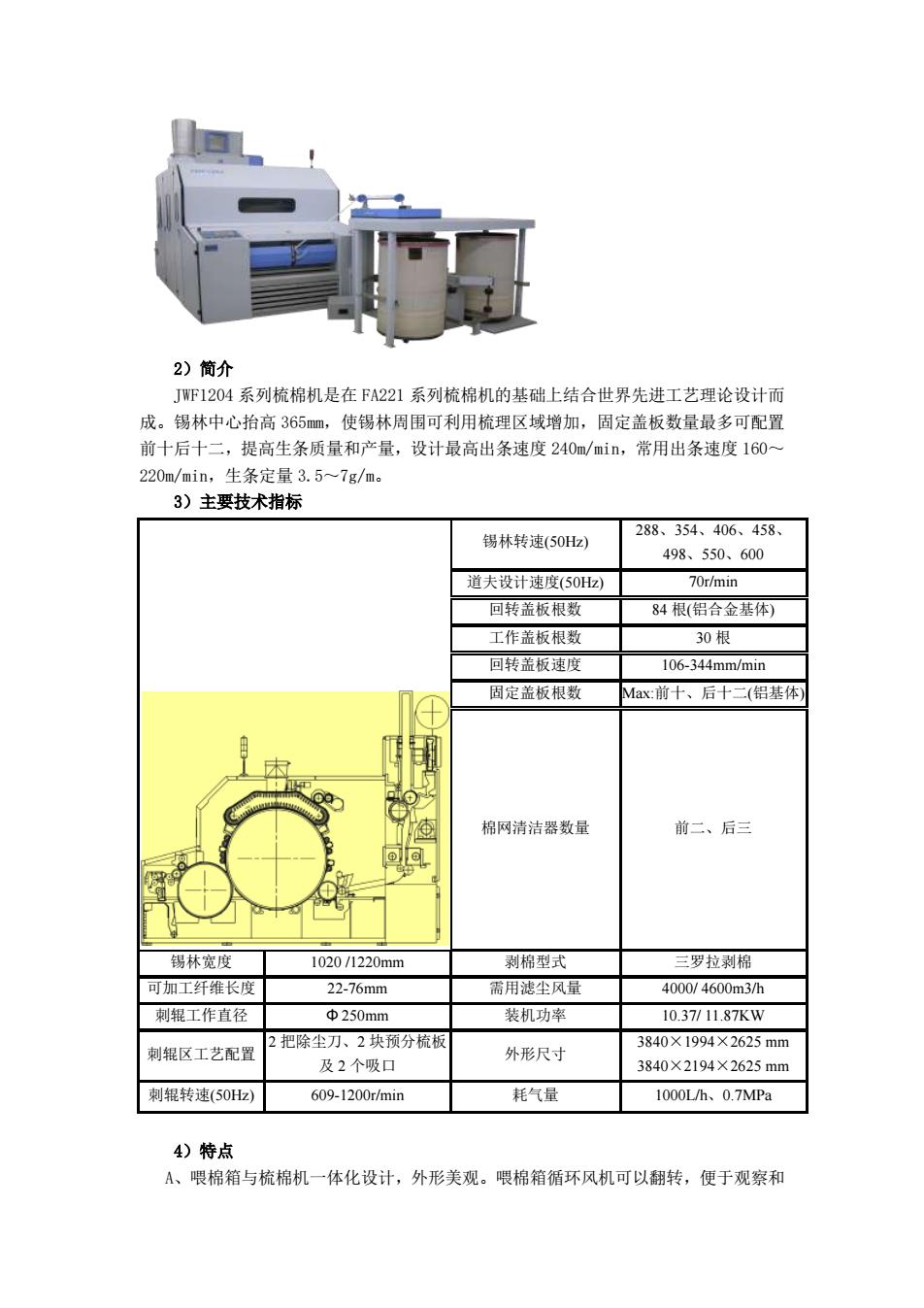

2)简介 JWF1204系列梳棉机是在FA221系列梳棉机的基础上结合世界先进工艺理论设计而 成。锡林中心拾高65m,使锡林周围可利用梳理区域增加，固定盖板数量最多可配置 前十后十二，提高生条质量和产量，设计最高出条速度240m/min,常用出条速度160~ 220m/min,生条定量3.57g/m。 3)主要技术指标 锡林转速(50) 88、354、406、458 498、550、600 道夫设计速度(50) 70r/min 回转盖板根数 84根（铝合金基体） 工作盖板根数 30根 回转盖板速度 106-344mm/min 周定盖板根数 Max:前十、后十二（铝基体 棉网清洁器数量 前二、后三 锡林宽 102071220mm 剥棉型式 三罗拉剥棉 可加工纤维长度 22-76mm 需用滤尘风量 4000/4600m3/h 刺辊工作直径 250mm 装机功率 10.37/11.87Kw 把除尘刀、2块预分梳 外形尺寸 3840×1994×2625mm 刺辊区工艺配置 及2个吸口 3840X2194×2625mm 刺辊转速(50Hz) 609-1200r/min 耗气量 1000Lh、0.7MPa 4)特点 A、喂棉箱与梳棉机一体化设计，外形美观。喂棉箱循环风机可以翻转，便于观察和
2）简介 JWF1204 系列梳棉机是在 FA221 系列梳棉机的基础上结合世界先进工艺理论设计而 成。锡林中心抬高 365mm，使锡林周围可利用梳理区域增加，固定盖板数量最多可配置 前十后十二，提高生条质量和产量，设计最高出条速度 240m/min，常用出条速度 160～ 220m/min，生条定量 3.5～7g/m。 3）主要技术指标 锡林转速(50Hz) 288、354、406、458、 498、550、600 道夫设计速度(50Hz) 70r/min 回转盖板根数 84 根(铝合金基体) 工作盖板根数 30 根 回转盖板速度 106-344mm/min 固定盖板根数 Max:前十、后十二(铝基体) 棉网清洁器数量 前二、后三 锡林宽度 1020 /1220mm 剥棉型式 三罗拉剥棉 可加工纤维长度 22-76mm 需用滤尘风量 4000/ 4600m3/h 刺辊工作直径 Φ 250mm 装机功率 10.37/ 11.87KW 刺辊区工艺配置 2 把除尘刀、2 块预分梳板 及 2 个吸口 外形尺寸 3840×1994×2625 mm 3840×2194×2625 mm 刺辊转速(50Hz) 609-1200r/min 耗气量 1000L/h、0.7MPa 4）特点 A、喂棉箱与梳棉机一体化设计，外形美观。喂棉箱循环风机可以翻转，便于观察和
