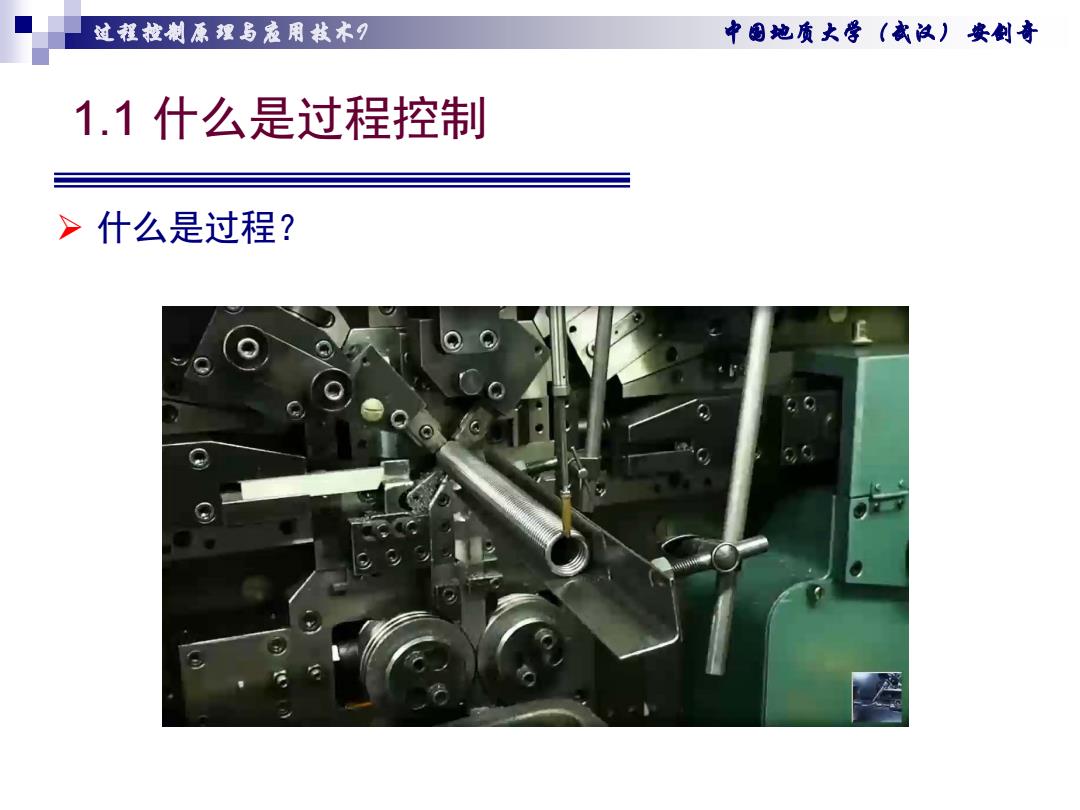

过程校制原狸与寇用我术月 中图她质大学（武议）安剑奇 1.1什么是过程控制 >什么是过程？ 6
过程控制原理与应用技术I 中国地质大学（武汉） 安剑奇 1.1 什么是过程控制 什么是过程？
过程校制原狸与寇用我术 中周她质大学（武汉）安剑青 1.1什么是过程控制 >什么是过程？（狭义） ·定义：通过生产装置或设备中进行的物质和能量的相互作用和转换， 采用化学和物理的方法将原材料加工成产品的过程 表征过程的主要参量：温度、压力、流量、液位、物位、成分、浓度、 粘度、PH值等 ·应用领域：石油、化工、冶金、机械、电力、纺织、建材、材料、轻 工及航空航天等工业部门
过程控制原理与应用技术I 中国地质大学（武汉） 安剑奇 什么是过程？（狭义） 定义：通过生产装置或设备中进行的物质和能量的相互作用和转换， 采用化学和物理的方法将原材料加工成产品的过程 表征过程的主要参量：温度、压力、流量、液位、物位、成分、浓度、 粘度、PH值等 应用领域：石油、化工、冶金、机械、电力、纺织、建材、材料、轻 工及航空航天等工业部门 1.1 什么是过程控制
过程校制原狸与寇用我术 中周她质大学（武汉）安剑青 1.1什么是过程控制 >什么是过程控制？ 利用检测技术、控制理论与方法、执行器设备、网络与计算机平台等 设计自动控制系统 保持生产过程中各种参数处于期望的运行工况，安全经济运行，满足 环境和质量的要求 ·单回路的控制系统结构 前馈控制器 检测变送单元 干扰 通道 y(t) 控制器 调节阀 被控过程 检测变送单元
过程控制原理与应用技术I 中国地质大学（武汉） 安剑奇 什么是过程控制？ 利用检测技术、控制理论与方法、执行器设备、网络与计算机平台等 设计自动控制系统 保持生产过程中各种参数处于期望的运行工况，安全经济运行，满足 环境和质量的要求 单回路的控制系统结构 1.1 什么是过程控制
过程校制原狸与寇用我术 中图她质大学（武议）安创奇 1.1什么是过程控制 >过程变量分为三类： 被控量(Controlled Variable):被控制的过程变量，如液位，温度等。 被控量的期望值称为设定值 ·操作量(Manipulated Variable):用来保持被控量等于或接近设定值 的过程变量。如液体输入流量，蒸汽量等 。 干扰量(Disturbance Variable):能够影响被控量的过程变量，往往与 过程操作环境的变化有关，如环境温度，物料入口温度等 前馈控制器 检测变送单元 0 干扰 通道 x(t) M(t) 控制器 调节阀 被控过程 检测变送单元
过程控制原理与应用技术I 中国地质大学（武汉） 安剑奇 过程变量分为三类： 被控量（Controlled Variable）：被控制的过程变量，如液位，温度等。 被控量的期望值称为设定值 操作量（Manipulated Variable）：用来保持被控量等于或接近设定值 的过程变量。如液体输入流量，蒸汽量等 干扰量（Disturbance Variable）：能够影响被控量的过程变量，往往与 过程操作环境的变化有关，如环境温度，物料入口温度等 1.1 什么是过程控制
过程校制原狸与寇用我术 中国她质大学（武汉）安剑青 1.1什么是过程控制--案例1液位控制 >液位变化过程 节流过滤器 sc3300 o目 润流液位仪表 中间包 传感 支架 涡流传感器 传感器 纳品器振动 自动标定装置 SC3300钢水液位检测系统
过程控制原理与应用技术I 中国地质大学（武汉） 安剑奇 1.1 什么是过程控制----案例1液位控制 液位变化过程
