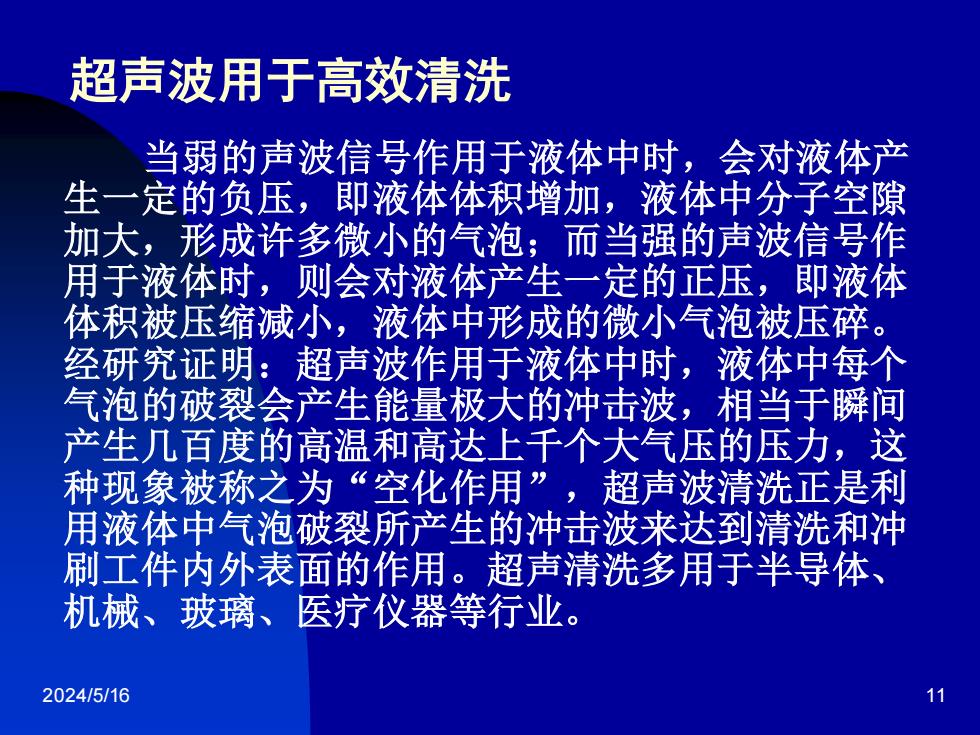

超声波用于高效清洗 当弱的声波信号作用于液体中时，会对液体产 生一定的负压，即液体体积增加，液体中分子空隙 加大，形成许多微小的气泡；而当强的声波信号作 用于液体时，则会对液体产生一定的正压，即液体 体积被压缩减小，液体中形成的微小气泡被压碎。 经研究证明：超声波作用于液体中时，液体中每个 气泡的破裂会产生能量极大的冲击波，相当于瞬间 产生几百度的高温和高达上千个大气压的压力，这 种现象被称之为“空化作用”，超声波清洗正是利 用液体中气泡破裂所产生的冲击波来达到清洗和冲 刷工件内外表面的作用。超声清洗多用于半导体、 机械、玻璃、医疗仪器等行业。 202415/16 11
2024/5/16 11 超声波用于高效清洗 当弱的声波信号作用于液体中时，会对液体产 生一定的负压，即液体体积增加，液体中分子空隙 加大，形成许多微小的气泡；而当强的声波信号作 用于液体时，则会对液体产生一定的正压，即液体 体积被压缩减小，液体中形成的微小气泡被压碎。 经研究证明：超声波作用于液体中时，液体中每个 气泡的破裂会产生能量极大的冲击波，相当于瞬间 产生几百度的高温和高达上千个大气压的压力，这 种现象被称之为“空化作用”，超声波清洗正是利 用液体中气泡破裂所产生的冲击波来达到清洗和冲 刷工件内外表面的作用。超声清洗多用于半导体、 机械、玻璃、医疗仪器等行业
超声波清洗原理及清洗器 (参考湖南省浏阳市医用仪具厂、北京德泰隆科技发展有限责任公司资料) 气泡、 清洗物 波浪 超声换能器 2024/5/16 12
2024/5/16 12 超声波清洗原理及清洗器 （参考湖南省浏阳市医用仪具厂、北京德泰隆科技发展有限责任公司资料） 超声换能器 气泡 波浪 清洗物

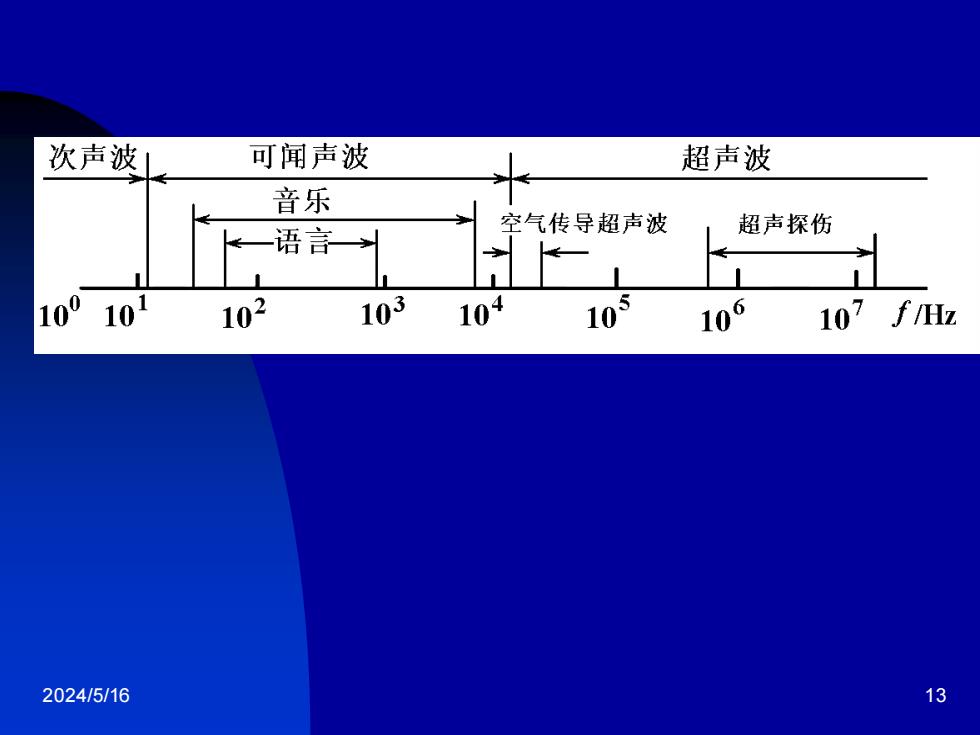

次声波 可闻声波 超声波 音乐 卜一语言斗 空气传导超声波 超声探伤 100 101 102 103 104 10s 106 107f/z 2024/5/16 13
2024/5/16 13

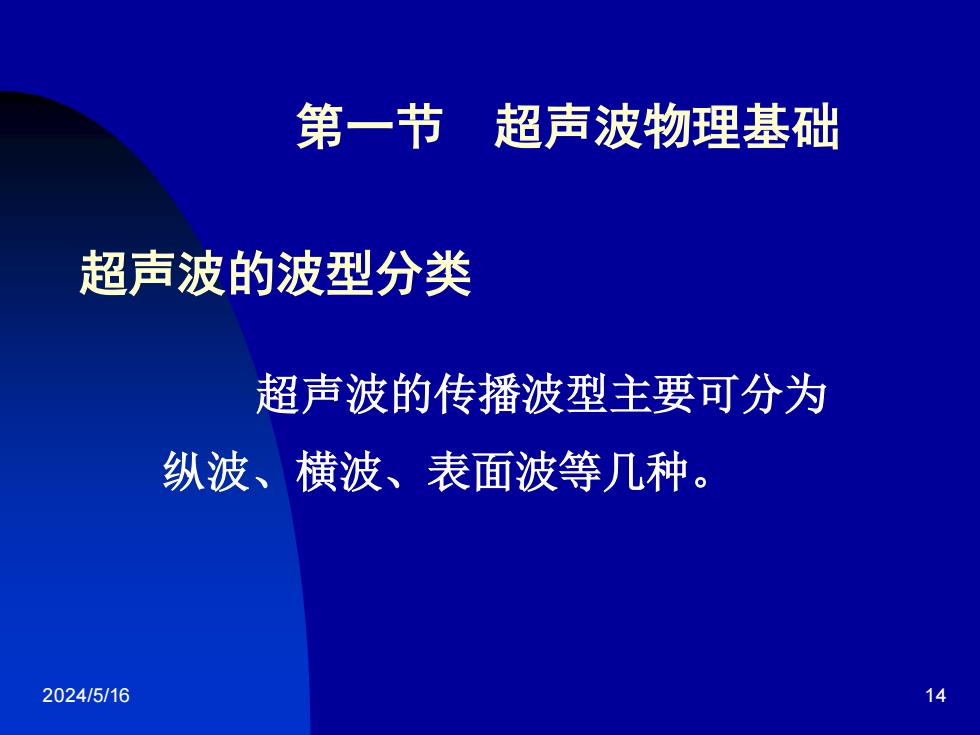

第一节超声波物理基础 超声波的波型分类 超声波的传播波型主要可分为 纵波、横波、表面波等几种。 2024/5/16 14
2024/5/16 14 超声波的波型分类 超声波的传播波型主要可分为 纵波、横波、表面波等几种。 第一节 超声波物理基础

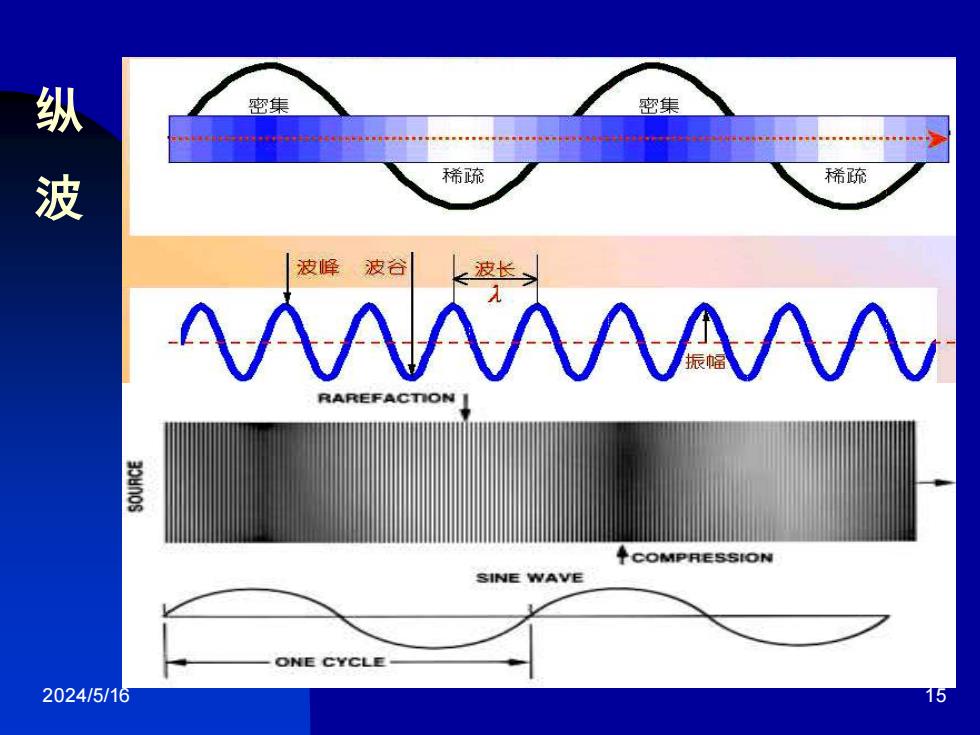

纵波 密集 密集 稀疏 稀疏 波峰波谷 ,波长 MMA ↑COMPRESSION SINE WAVE ONE CYCLE 2024/5/16
2024/5/16 15 纵波
