第2章80C51的结构和原理 《单片机原理及应用技术》 二、80C51的片内存储器 在物理上设计成程序存储器和数据存储器 两个独立的空间（称为哈佛结构）： *内部ROM容量4K字节 范围是：O00H~OFFFH * 内部RAM容量128字节 范围是：00H7FH II☑I
二、80C51的片内存储器 在物理上设计成程序存储器和数据存储器 两个独立的空间（称为哈佛结构）： ﹡ 内部ROM容量4K字节 范围是：000H~0FFFH ﹡内部RAM容量128字节 范围是：00H~7FH
第2章80C51的结构和原理 《单片机原理及应用技术》 三、80C51的1/O口及功能单元 四个8位的并行口，即P0~P3。它们均为 双向口，既可作为输入，又可作为输出。 每个口各有8条O线。 有一个全双工的串行口（利用P3口的两个 引脚P3.0和P3.1); 有2个16位的定时/计数器； 有1套完善的中断系统。 ④a以
三、80C51的I/O口及功能单元 •四个8位的并行口，即P0~P3。它们均为 双向口，既可作为输入，又可作为输出。 每个口各有8条I/O线。 •有一个全双工的串行口（利用P3口的两个 引脚P3.0和P3.1）； •有2个16位的定时/计数器 ； •有1套完善的中断系统
第2章80C51的结构和原理 《单片机原理及应用技术》 四、80C51的特殊功能寄存器（SFR) 内部有SP,DPTR(可分成DPH、DPL两个8位 寄存器)，PC0N,…,IE,IP等21个特殊功 能寄存器单元，它们同内部RAM的128个字节 统一编址，地址范围是8OH~FFH。这些SFR只 用到了80H~FFH中的21个字节单元，且这些 单元是离散分布的 增强型单片机的SFR有26个字节单元，所增加 的5个单元均与定时/计数器2相关
四、80C51的特殊功能寄存器（SFR） •内部有SP，DPTR（可分成DPH、DPL两个8位 寄存器），PCON， „ ，IE，IP等21个特殊功 能寄存器单元，它们同内部RAM的128个字节 统一编址，地址范围是80H～FFH。这些SFR只 用到了80H～FFH中的21个字节单元，且这些 单元是离散分布的。 增强型单片机的SFR有26个字节单元，所增加 的5个单元均与定时/计数器2相关

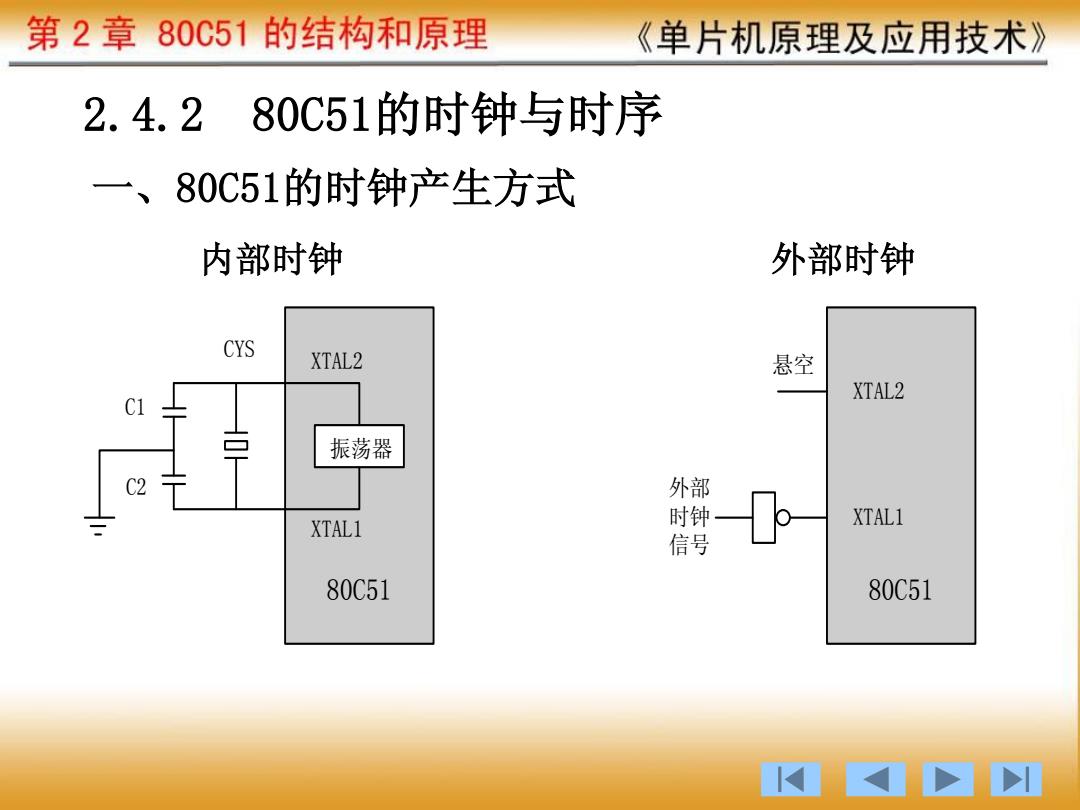

第2章80C51的结构和原理 《单片机原理及应用技术》 2.4.2 80C51的时钟与时序 一、80C51的时钟产生方式 内部时钟 外部时钟 CYS XTAL2 悬空 XTAL2 振荡器 C2 外部 XTAL1 XTAL1 信号 80C51 80C51 ☑I
2.4.2 80C51的时钟与时序 一、80C51的时钟产生方式 80C51 振荡器 C1 C2 CYS 80C51 悬空 外部 时钟 信号 XTAL1 XTAL2 XTAL2 XTAL1 内部时钟 外部时钟
