第5章80C51的中断系统及定时/计数器 《单片机原理及应用技术》 本章分为三节，主要介绍： 5.180C51的中断系统 5.280C51的中断处理过程 5.380C51的定时/计数器 L
本章分为三节，主要介绍： 5.1 80C51的中断系统 5.2 80C51的中断处理过程 5.3 80C51的定时/计数器
第5章80C51的中断系统及定时/计数器 《单片机原理及应用技术》 5.180C51的中断系统 5.1.180C51的中断系统结构 一、中断的概念 CPU在处理某一事件A时，发生了另一事件B请 求CPU迅速去处理（中断发生）； CPU暂时中断当前的工作，转去处理事件B（中 断响应和中断服务)； 待CPU将事件B处理完毕后，再回到原来事件A被 中断的地方继续处理事件A（中断返回)，这一过 程称为中断
5.1 80C51的中断系统 5.1.1 80C51的中断系统结构 一、中断的概念 CPU在处理某一事件A时，发生了另一事件B请 求CPU迅速去处理（中断发生）； CPU暂时中断当前的工作，转去处理事件B（中 断响应和中断服务）； 待CPU将事件B处理完毕后，再回到原来事件A被 中断的地方继续处理事件A（中断返回），这一过 程称为中断

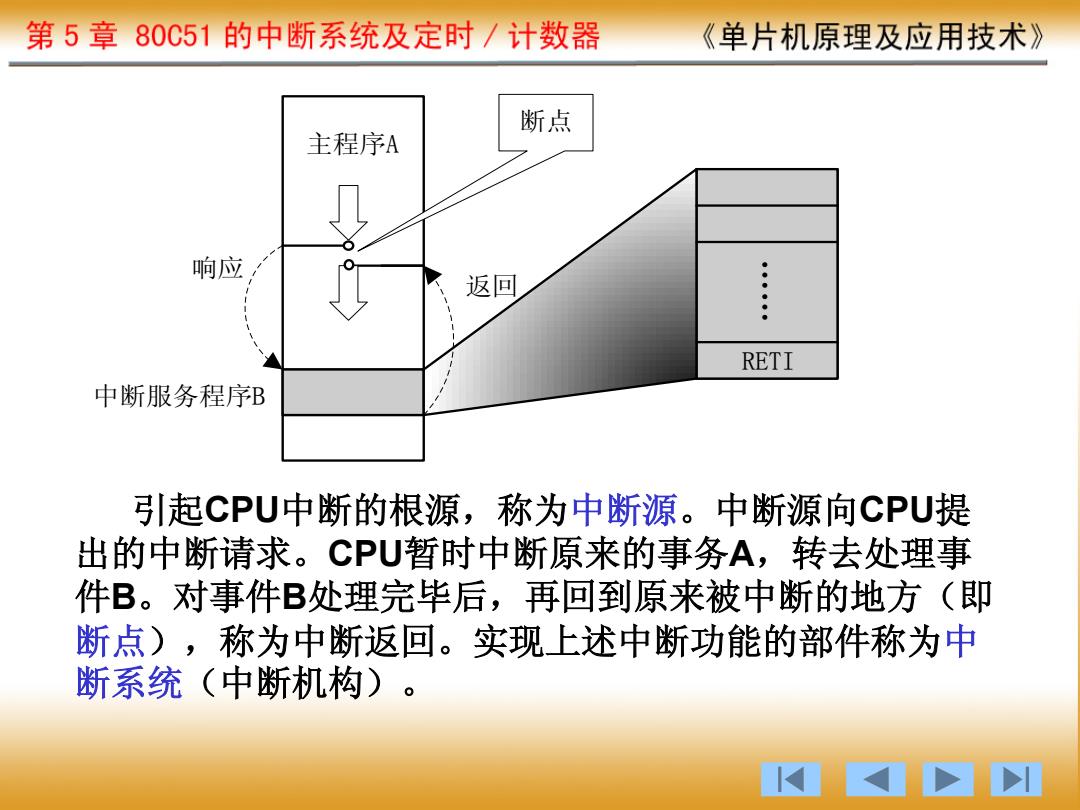

第5章80C51的中断系统及定时/计数器 《单片机原理及应用技术》 断点 主程序A 响应 返回 : RETI 中断服务程序B 引起CPU中断的根源，称为中断源。中断源向CPU提 出的中断请求。CPU暂时中断原来的事务A,转去处理事 件B。对事件B处理完毕后，再回到原来被中断的地方（即 断点)，称为中断返回。实现上述中断功能的部件称为中 断系统（中断机构）。 ④☒以
引起CPU中断的根源，称为中断源。中断源向CPU提 出的中断请求。CPU暂时中断原来的事务A，转去处理事 件B。对事件B处理完毕后，再回到原来被中断的地方（即 断点），称为中断返回。实现上述中断功能的部件称为中 断系统（中断机构）。 主程序A 响应 返回 断点 RETI … … 中断服务程序B
第5章80C51的中断系统及定时/计数器 《单片机原理及应用技术》 随着计算机技术的应用，人们发现中断技 术不仅解决了快速主机与慢速/O设备的数据 传送问题，而且还具有如下优点： ·分时操作。CPU可以分时为多个VO设备服 务，提高了计算机的利用率； 实时响应。CPU能够及时处理应用系统的随 机事件，系统的实时性大大增强： 可靠性高。CPU具有处理设备故障及掉电等 突发性事件能力，从而使系统可靠性提高
随着计算机技术的应用，人们发现中断技 术不仅解决了快速主机与慢速I/O设备的数据 传送问题，而且还具有如下优点： • 分时操作。CPU可以分时为多个I/O设备服 务，提高了计算机的利用率； •实时响应。CPU能够及时处理应用系统的随 机事件，系统的实时性大大增强； •可靠性高。CPU具有处理设备故障及掉电等 突发性事件能力，从而使系统可靠性提高
第5章80C51的中断系统及定时/计数器 《单片机原理及应用技术》 二、80C51中断系统的结构 80C51的中断系统有5个中断源，2个优先级， 可实现二级中断嵌套。 TCON IE IP 硬件查询 INto EA 1 PXO 自然优 高 IEO Q 0 0 0 ETO 1 PTO TO TFO 级 0 中断入口 0 中断源 EX1 1 PX1 1 0 IEl ET1 1 低 Ti TF1 Q 0 Q 0 自然优先 X ES 1 PS RI 级 中断入口 TI 中断源 SCON
二、80C51中断系统的结构 80C51的中断系统有5个中断源，2个优先级， 可实现二级中断嵌套 。 EX0 EA PX0 0 1 ET0 PT0 0 1 EX1 PX1 0 1 ET1 PT1 0 1 ES PS 0 1 ≥1 RI TI SCON TCON IE0 TF0 IE1 TF1 1 0 1 0 1 IT0 IT1 INT0 INT1 T0 T1 RX TX IE IP 1 1 1 1 1 1 1 1 0 硬件查询 自 然 优 先 级 自 然 优 先 级 中断入口 中断入口 高 级 低 级 中断源 中断源
