第五章多端元件和双口网络 具有多个端钮与外电路连接的网络（或元件），称为 多端网络（或多端元件)。在这些端钮中，若在任一时刻， 从某一端钮流入的电流等于从另一端钮流出的电流，这样 一对端钮，称为一个端口。二端网络的两个端钮就满足上 述端口条件，故称二端网络为单口网络。假若四端网络的 两对端钮均满足端口条件，称这类四端网络为双口网络， 简称双口(Two-Ports)。 单口网络 ui 双口网络 i (a) (b)
具有多个端钮与外电路连接的网络（或元件），称为 多端网络（或多端元件）。在这些端钮中，若在任一时刻， 从某一端钮流入的电流等于从另一端钮流出的电流，这样 一对端钮，称为一个端口。二端网络的两个端钮就满足上 述端口条件，故称二端网络为单口网络。假若四端网络的 两对端钮均满足端口条件，称这类四端网络为双口网络， 简称双口(Two-Ports)。 第五章 多端元件和双口网络
§5-1理想变压器 电子和电力设备中广泛使用各种变压器，为了得到各 种变压器的电路模型，需要定义一种称为理想变压器的电 路元件
§5－1 理想变压器 电子和电力设备中广泛使用各种变压器，为了得到各 种变压器的电路模型，需要定义一种称为理想变压器的电 路元件

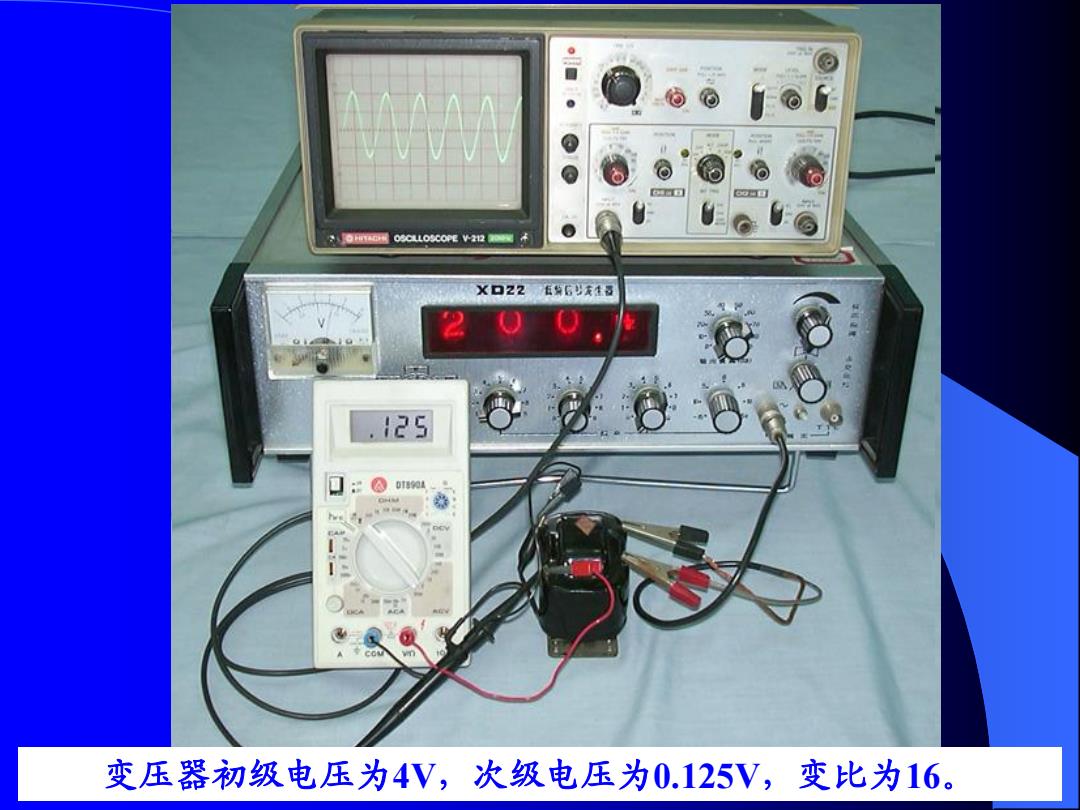

。 :OSCLLOSCOPE W2pe本 X口22有结6秀个8 125 可：0明0 A 变压器初级电压为4V,次级电压为0.125V,变比为16
变压器初级电压为4V，次级电压为0.125V，变比为16
理想变压器是根据铁心变压器的电气特性抽象出来的 一 种理想电路元件。在铁心变压器初级加上交流信号时， 次级可以得到不同电压的交流信号。 2
理想变压器是根据铁心变压器的电气特性抽象出来的 一种理想电路元件。在铁心变压器初级加上交流信号时， 次级可以得到不同电压的交流信号
理想变压器的符号如图所示。 n:1 理想变压器的电压电流关系为： u nu (5-1) i=-ni (5-2) 式中参数称为变比。图中标注的一对·点是表示初级 电压4和次级电压4，极性关系的符号。当4和u2的+端均 选在标有·点的端钮上时，表示u和u,极性相同
(5 2) (5 1) 2 1 1 2 i ni u nu 理想变压器的电压电流关系为： 式中参数n称为变比。图中标注的一对 点是表示初级 电压u1和次级电压u2极性关系的符号。当u1和u2的 + 端均 选在标有 点的端钮上时，表示u1和u2极性相同。 理想变压器的符号如图所示
