第3章80C51的指令系统 《单片机原理及应用技术》 本章分为七节，主要介绍： 3.1指令格式及常用符号 3.280C51的寻址方式 3.3数据传送类指令(29条) 3.4算术运算类指令(24条) 3.5逻辑运算与循环类指令（24条) 3.6控制转移类指令(17条) 3.7位操作类指令(17条) I
3.1 指令格式及常用符号 本章分为七节，主要介绍： 3.2 80C51的寻址方式 3.3 数据传送类指令（29条） 3.4 算术运算类指令（24条） 3.5 逻辑运算与循环类指令（24条） 3.6 控制转移类指令（17条） 3.7 位操作类指令（17条）

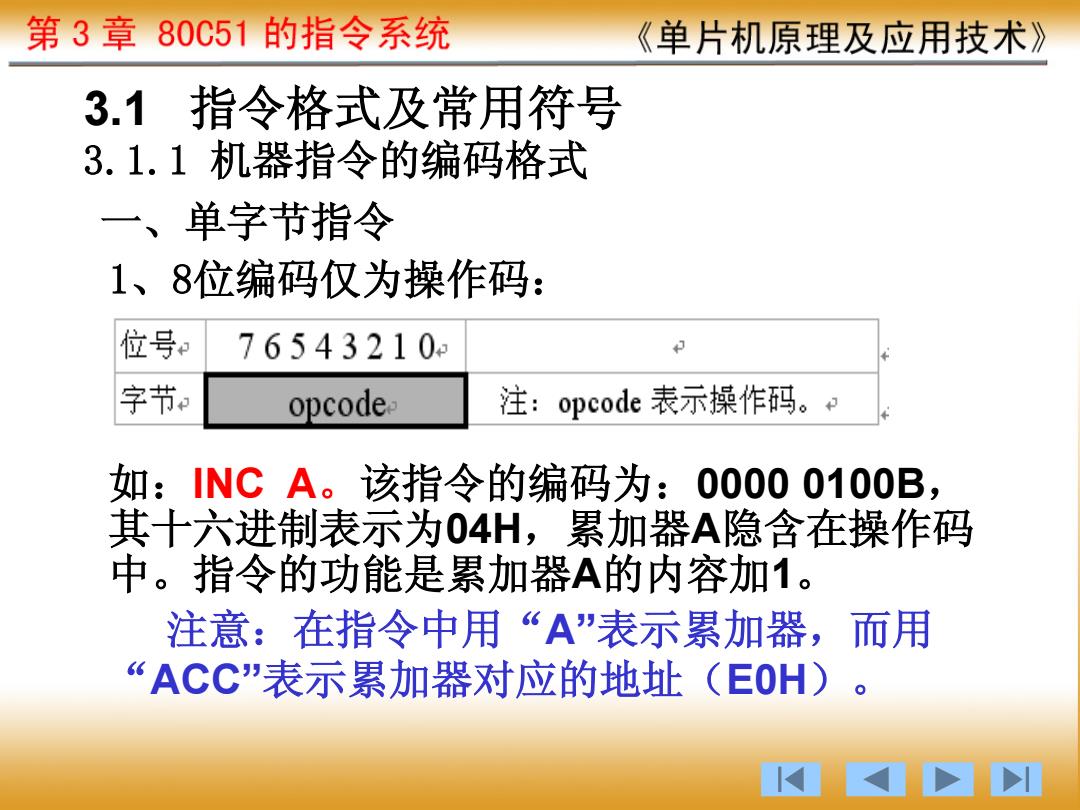

第3章80C51的指令系统 《单片机原理及应用技术》 3.1指令格式及常用符号 3.1.1机器指令的编码格式 一、单字节指令 1、8位编码仅为操作码： 位号e 76543210 字节 opcode 注：opcode表示操作码。e 如：INCA。该指令的编码为：00000100B, 其十六进制表示为04H,累加器A隐含在操作码 中。指令的功能是累加器A的内容加1。 注意：在指令中用“A表示累加器，而用 “ACC表示累加器对应的地址（E0H)
3.1 指令格式及常用符号 3.1.1 机器指令的编码格式 一、单字节指令 1、8位编码仅为操作码： 如：INC A。该指令的编码为：0000 0100B， 其十六进制表示为04H，累加器A隐含在操作码 中。指令的功能是累加器A的内容加1。 注意：在指令中用“A”表示累加器，而用 “ACC”表示累加器对应的地址（E0H）
第3章80C51的指令系统 《单片机原理及应用技术》 2.8位编码含有操作码和寄存器编码 位号 76543210 字节。 opcode frfe 注：rrr表示寄存器编码。 高5位为操作码，低3位为存放操作数的寄存器 编码。如：MOVA,R0 编码为11101000B,其十六进制表示为E8H (低3位000为寄存器R0的编码)。功能是将当前 工作寄存器R0中的数据传送到累加器A中。 ④I
高5位为操作码，低3位为存放操作数的寄存器 编码。如：MOV A，R0 编码为1110 1000B，其十六进制表示为E8H （低3位000为寄存器R0的编码）。功能是将当前 工作寄存器R0中的数据传送到累加器A中。 2．8位编码含有操作码和寄存器编码
第3章80C51的指令系统 《单片机原理及应用技术》 二、双字节指令 位号 76543210. 字节 opcode data或direct 注：data和direct表示操作数或其地址。 第一字节表示操作码，第二个字节表示参 与操作的数据或数据存放的地址。 如：MOVA,#50H 编码为01110100B,01010000B。其十 六进制表示为74H,50H。功能是将立即数 “50H'传送到累加器A中。 ④☒以
二、双字节指令 第一字节表示操作码，第二个字节表示参 与操作的数据或数据存放的地址。 如：MOV A，#50H 编码为0111 0100B，0101 0000B。其十 六进制表示为74H，50H。功能是将立即数 “50H”传送到累加器A中
第3章80C51的指令系统 《单片机原理及应用技术》 三、三字节指令 位号 76543210 字节知 opcode data或direct data或direct 指令的第一字节表示该指令的操作码，后 两个字节表示参与操作的数据或数据存放的 地址。如：M0V20H,#50H 编码为01110101B,0010 0000B,0101 0000B。其十六进制表示为75H,20H,50H。 功能是将立即数“50H”传送到内部RAM的 20H单元中
三、三字节指令 指令的第一字节表示该指令的操作码，后 两个字节表示参与操作的数据或数据存放的 地址。如：MOV 20H，#50H 编码为0111 0101B，0010 0000B，0101 0000B。其十六进制表示为75H，20H，50H。 功能是将立即数“50H”传送到内部RAM 的 20H单元中
