第2章80C51的结构和原理 《单片机原理及应用技术》 2.1.2 80C51系列 80C51是MCS-51系列中CHMOS工艺的 一个典型品种；其它厂商以8051为基核开 发出的CMOS工艺单片机产品统称为80C51 系列。当前常用的80C51系列单片机主要产 品有： Intel的：80C31、80C51、87C51,80C32、 80C52、87C52等； ATMEL的：89C51、89C52、89C2051等； Philips、华邦、Dallas、 Siemens(Infineon)等公司的许多产品
2.1.2 80C51系列 ﹡ Intel的：80C31、80C51、87C51，80C32、 80C52、87C52等； ﹡ ATMEL的：89C51、89C52、89C2051等； ﹡ Philips、华邦、Dallas、 Siemens(Infineon)等公司的许多产品 。 80C51是MCS-51系列中CHMOS工艺的 一个典型品种 ；其它厂商以8051为基核开 发出的CMOS工艺单片机产品统称为80C51 系列。当前常用的80C51系列单片机主要产 品有：
第2章80C51的结构和原理 《单片机原理及应用技术》 2.280C51的基本结构与应用模式 2.2.180C51的基本结构 XTAL2 XTAL1 Vcc 时钟电路 ROM/EPROM/FLASH RAM128字节 定时/计数器 4K字节 SFR21个 2个 CPU VsS 总线控制 中断系统 串行口 并行口 5中断源、2优先级 全双工1个 4个 式 RST EA ALE PSEN P0 P1 P2 P3 ④@
2.2 80C51的基本结构与应用模式 2.2.1 80C51的基本结构 时钟电路 总线控制 CPU ROM/EPROM/FLASH 4K 字节 RAM 128字节 SFR 21个 定时/计数器 2个 中断系统 5中断源 2优先级 串行口 全双工 1个 并行口 4个 RST EA ALE PSEN XTAL2 XTAL1 P0 P1 P2 P3 VCC VSS
第2章80C51的结构和原理 《单片机原理及应用技术》 2.2.280C51的应用模式 一、总线型单片机应用模式 P2 +5V ALE G OE AB 8 PO D7 Q7 PO 89C51 80C31 7785172 P1 EA .:90 P2 DB 8 PSEN P3 WR CB P3.0P3.5 RD 含第二功能 总线型应用的“三总线”模式 非总线型应用的“多VO” 模式 ④☑I

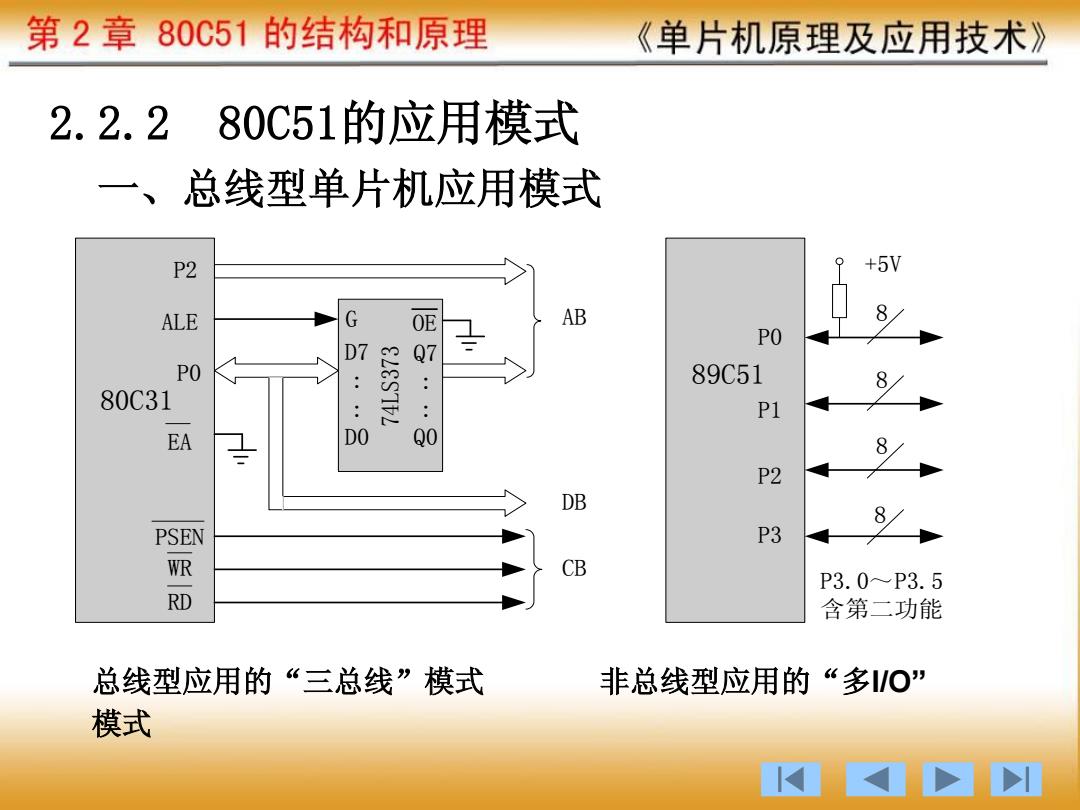

2.2.2 80C51的应用模式 一、总线型单片机应用模式 74LS373 ALE G OE 80C31 D7 : : D0 Q7 : : Q0 PSEN EA P2 P0 AB DB WR CB RD 89C51 P2 P0 P3 P1 8 +5V 8 8 8 P3.0 P3.5 含第二功能 总线型应用的“三总线”模式 非总线型应用的“多I/O” 模式
第2章80C51的结构和原理 《单片机原理及应用技术》 二、非总线型单片机应用模式 非总线型单片机已经将用于外部总线扩 展用的I/0口线和控制功能线去掉，从而使 单片机的引脚数减少、体积减小。对于不 需进行并行外圆扩展，装置的体积要求苛 刻且程序量不大的系统极其适合。非总线 型单片机典型产品如： AT89C2051/AT89C4051。 ④☑I
二、非总线型单片机应用模式 非总线型单片机已经将用于外部总线扩 展用的I/O口线和控制功能线去掉，从而使 单片机的引脚数减少、体积减小。对于不 需进行并行外围扩展，装置的体积要求苛 刻且程序量不大的系统极其适合。非总线 型单片机典型产品如： AT89C2051/AT89C4051
第2章80C51的结构和原理 《单片机原理及应用技术》 2.380C51典型产品资源配置与引脚 2.3.1 80C51典型产品资源配置 存储器类型及字节数 片内其它功能单元数量 分类 芯片型号 ROM RAM 并行口 串行口 定时计数器 中断源 80C31 无P 128 4个 1个 2个 5个和 基 80℃51 4K掩源 128 4个 1个和 2个 5个 本 87C51 4K EPROM 128 4个日 1个 2个 5个 总 型 89C51 4K Flashe 128 4个？ 1个 2个 5个 80C32- 无和 256 4个？ 1个 3个 6个 型 增 80C52 8K掩膘 256 4个 1个 3个 6个 强 87℃52 8K EPROM 256 4个 1个 3个 6个 型 89C52 8K Flashe 2560 4个2 1个 3个 6个 89C2051 2K Flashe 128 2个 1个 2个和 5个 非总线型 89C40512 4K Flash 1282 2个？ 1个 2个 5个 注：表中加黑的ATMEL公司AT89系列产品应用方便，应优先选用， ④☒I
2.3 80C51典型产品资源配置与引脚 2.3.1 80C51典型产品资源配置
