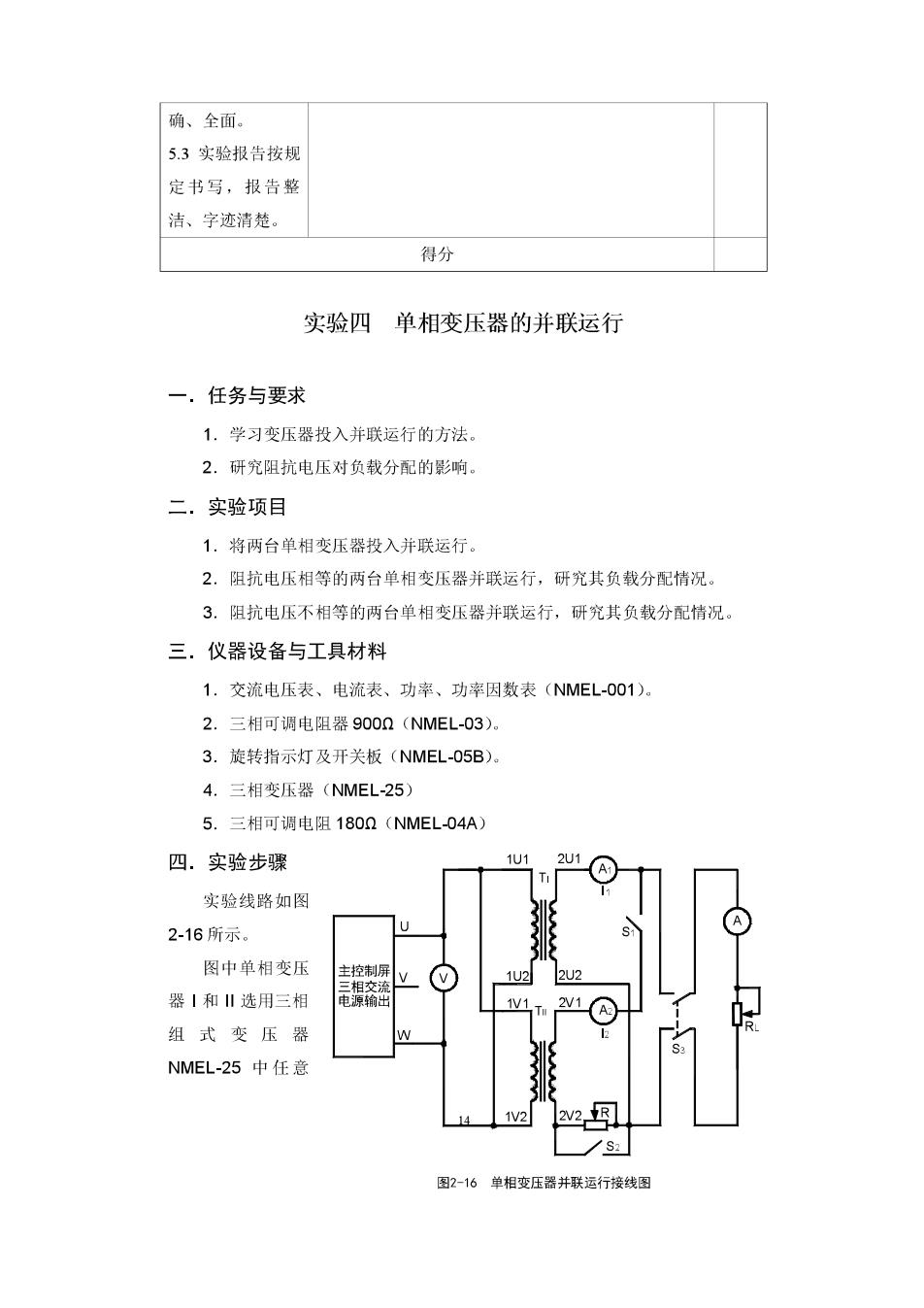

确、全面。 5.3实验报告按规 定书写，报告鹅 洁、字迹清楚。 得分 实验四单相变压器的并联运行 一.任务与要求 1.学习变压器投入并联运行的方法。 2.研究阻抗电压对负载分配的影响。 二.实验项目 1.将两台单相变压器投入并联运行。 2.阻抗电压相等的两台单相变压器并联运行，研究其负载分配情况。 3.阻抗电压不相等的两台单相变压器并联运行，研究其负载分配情况。 三，仪器设备与工具材料 1.交流电压表、电流表、功岸、功率因数表(NMEL-001) 2.三相可调电阻器900n(NMEL-03). 3.旋转指示灯及开关板(NMEL-05B) 4.三相变压器(NMEL-25) 5.三相可调电阻180n(NMEL-04A) 四.实验步骤 实验线路如图 2-16所示 图中单相变压 22 器1和Ⅱ选用三相 A 组式变压器 NMEL-25中任意 14 2风 图2-16单相变压器并联运行接线图

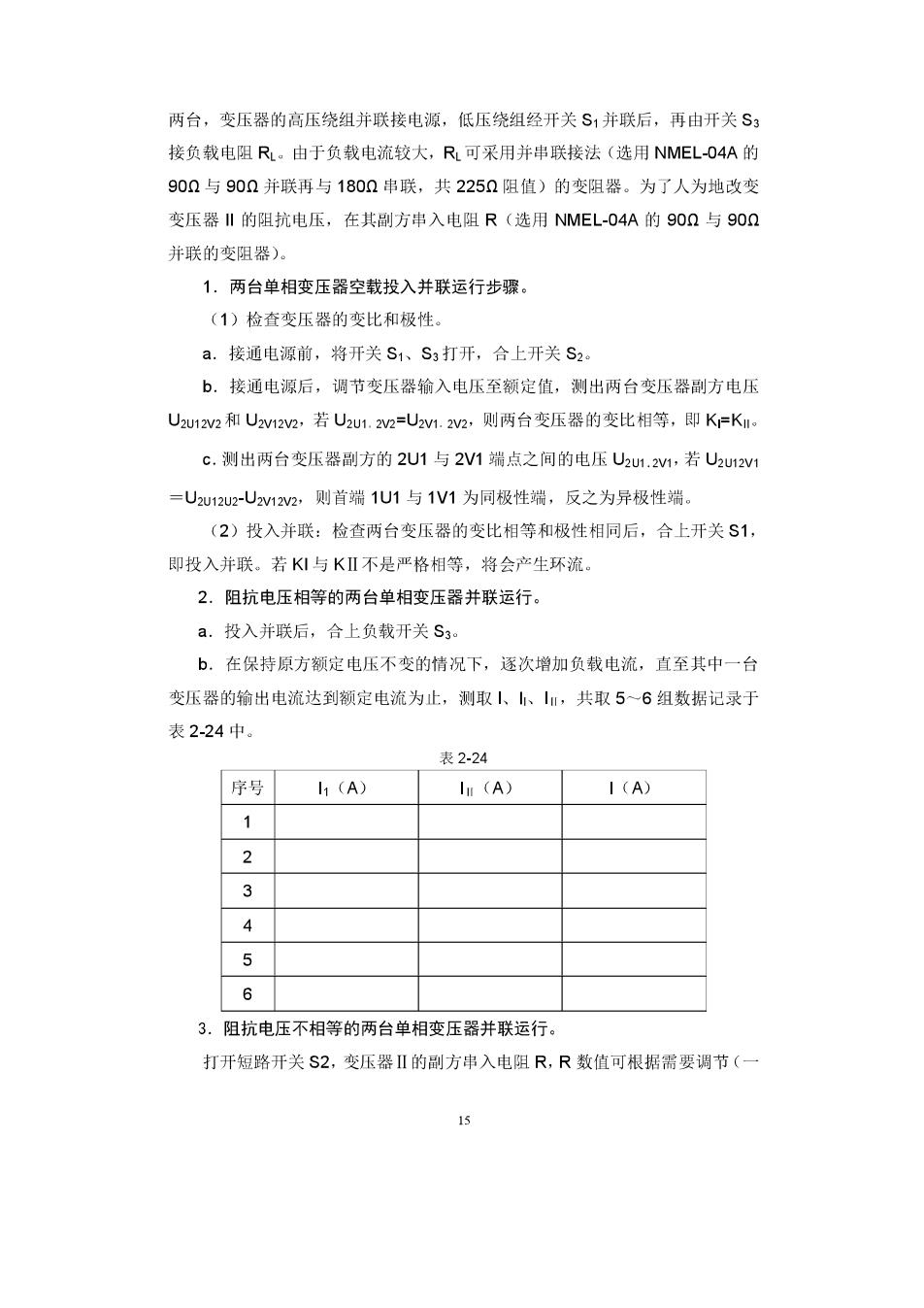

两台，变压器的高压绕组并联接电源，低压绕组经开关S1并联后，再由开关S3 接负载电阻R。由于负载电流较大，R可采用并串联接法（选用NMEL-O4A的 90n与900并联再与180n串联，共225Q阻值)的变阻器。为了人为地改变 变压器I的阻抗电压，在其副方串入电阻R(选用NMEL-04A的90Q与90Q 并联的变阻器) 1.两台单相变压器空载投入并联运行步骤。 (1)检查变压器的变比和极性。 a.接通电源前，将开关S1、S3打开，合上开关S2 b.接通电源后，调节变压器输入电压至额定值，测出两台变压器副方电压 U2U12w2和U2w122,若U2u1.2w2=U2w1.2w2,则两台变压器的变比相等，即K=Kn。 c.测出两台变压器副方的2U1与2V1端点之间的电压U2U1,21,若U2u12w =U2如12u2-U2w12w2,则首端1U1与1V1为同极性端，反之为异极性端。 (2)投入并联：检查两台变压器的变比相等和极性相同后，合上开关S1, 即投入并联。若K1与KⅡ不是严格相等，将会产生环流， 2.阻抗电压相等的两台单相变压器并联运行。 a.投入并联后，合上负载开关Sg。 b。在保持原方额定电压不变的情况下，逐次增加负载电流，直至其中一台 变压器的输出电流达到额定电流为止，测取【、m,共取5~6组数据记录于 表2-24中. 表2.24 序号 h (A) In (A) (A 1 2 4 5 6 3.阻抗电压不相等的两台单相变压器并联运行。 打开短路开关S2,变压器Ⅱ的副方串入电阻R,R数值可根据需要调节
般取5~10n之间)，重复前面实验测出1、1m,共取5~6组数据，记录于表 2-25中。 表2-25 序号 l (A) In (A) I(A) 1 2 3 4 5 6 五.注意事项 1.在变压器实验中，应注意电压表、电流表、功率表的合理布置 2.接线完毕应检查无误后再通电 六.实验报告 1.根据实验(2)的数据，画出负载分配曲线=0及1=0 2.根据实验(3)的数据，画出负载分配曲线=0及1n=f0。 3.分析实验中阻抗电压对负载分配的彩响 七.考核方式与评分标准 本次实验总分100分，按下表办法进行扣分。 考核内容与要求 考核办法 扣分 1纪律 迟到、早退，扣10分：旷课，成绩评定0分。在实 严格遵守考验期间串岗、追逐、打闹、喧哗、吃食物、打盹睡觉 勤制度、实验纪律 办私事、干私活（如阅读非实验内容的书刊、听音乐、 发短信、玩游戏等)，发现每次扣10分。未经指导教 师许可，擅自动用他组的仪器设备、工具等，以及与 本实验无关的仪器设备、工具等，发现每次扣10分。 2安全 不准穿拖鞋、高跟鞋，不要挂胸饰品，长头发学生必 严格遵守安须将头发扎在脑后，违反者不得参加本次实验，且成 全制度，执行安全绩评定0分。违反安全操作规程，发现每次扣10分

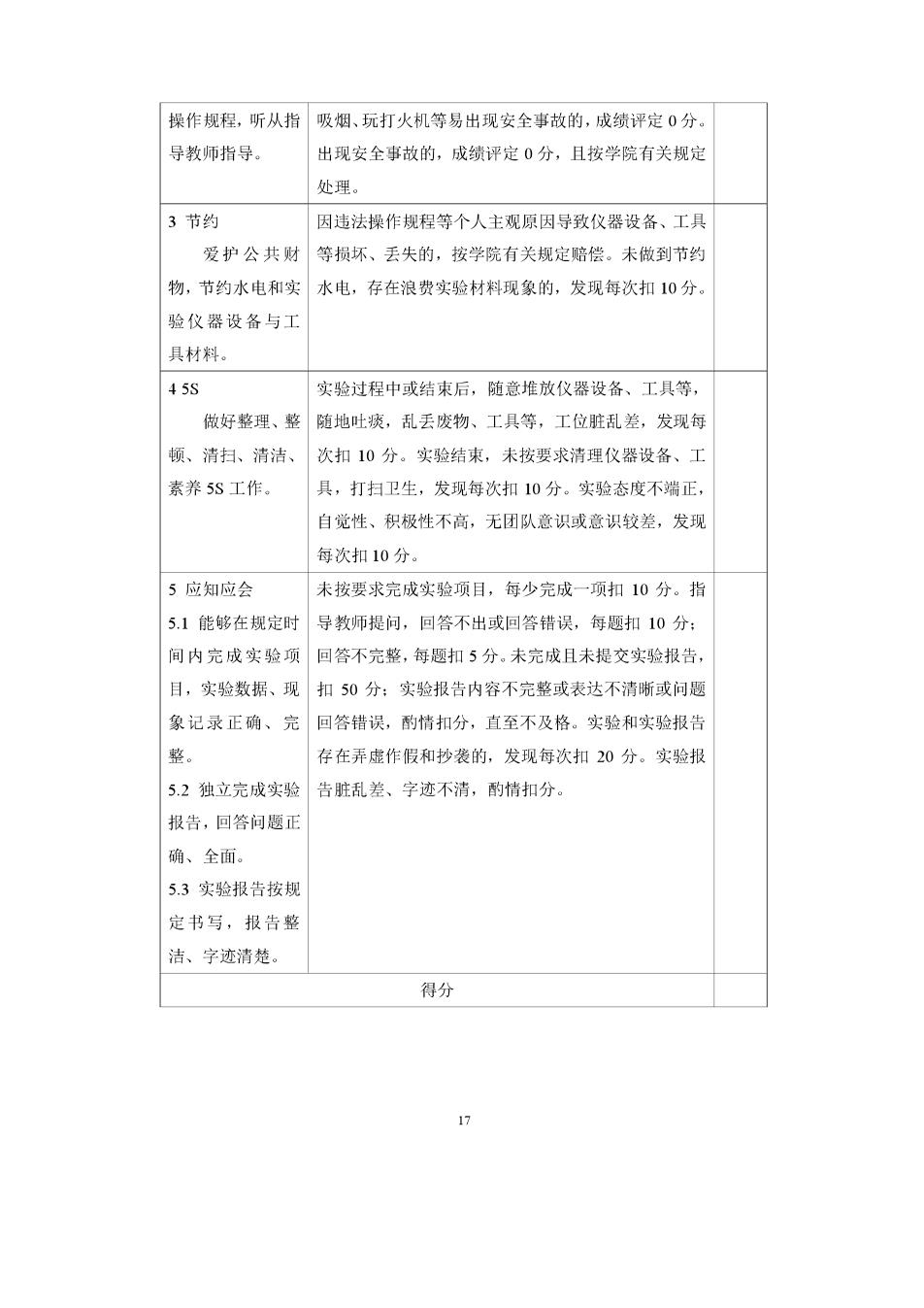

操作规程，听从指吸烟、玩打火机等易出现安全事故的，成绩评定0分 导教师指导。 出现安全事故的，成绩评定0分，且按学院有关规定 处理 3节约 因违法操作规程等个人主观原因导致仪器设备、工具 爱护公共财 等损坏、丢失的，按学院有关规定赔偿。未做到节约 物，节约水电和实 水电，存在浪费实验材料现象的，发现每次扣10分。 验仪器设备与工 具材料。 45s 实验过程中或结束后，随意推放仪器设备、工具等， 做好整理、整 随地吐痰，乱丢废物、工具等，工位脏乱差，发现每 顿、清扫、清洁、 次扣10分。实验结束，未按要求清理仪器设备、工 素养5S工作。 其，打扫卫生，发现每次扣10分。实验态度不端正， 自觉性、积极性不高，无团队意识或意识较差，发现 每次扣10分。 5应知应会 未按要求完成实验项目，每少完成一项扣10分。指 5.1能够在规定时 导教师提问，回答不出或回答错误，每题扣10分： 间内完成实验项回答不完整，每题扣5分。未完成且未提交实验报告， 目，实验数据、现扣50分：实验报告内容不完整或表达不清晰或问题 象记录正确、完回答错误，酌情扣分，直至不及格。实验和实验报告 整。 存在弄虚作假和抄袭的，发现每次扣20分。实验报 5.2独立完成实验 告脏乱差、字迹不清，酌情扣分。 报告，回答问题正 确、全面。 5.3实验报告按规 定书写，报告整 洁、字迹清楚。 得分

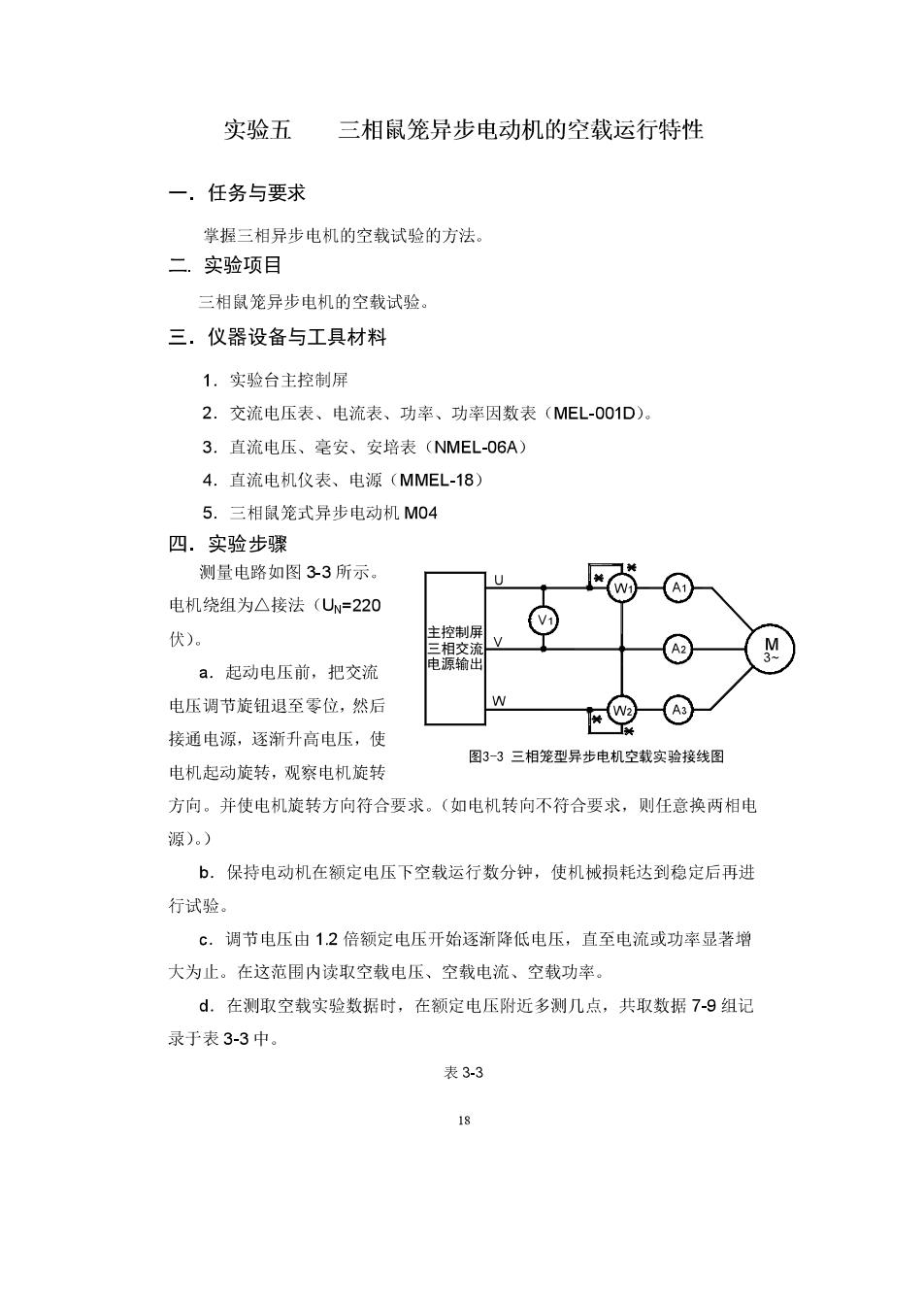

实验五 三相鼠笼异步电动机的空载运行特性 一.任务与要求 掌握三相异步电机的空载试验的方法 二.实验项目 三相鼠笼异步电机的空载试验。 三.仪器设备与工具材料 1.实验台主控制屏 2.交流电压表、电流表、功率、功率因数表(MEL-001D)。 3.直流电压、毫安、安培表(NMEL-O6A) 4.直流电机仪表、电源(MMEL-18) 5.三相鼠笼式异步电动机M04 四.实验步骤 测量电路如图33所示。 电机绕组为△接法(U=220 伏) 制屏 ⊙ M a。起动电压前，把交流 输出 电压调节旋钮退至零位，然后 接通电源，逐渐升高电压，使 图3-3三相笼型异步电机空载实验接线图 电机起动旋转，观察电机旋转 方向。并使电机旋转方向符合要求。 (如电机转向不符合要求，则任意换两相电 源).) b。保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进 行试验。 c.调节电压由12倍额定电压开始逐渐降低电压，直至电流或功率显著增 大为止。在这范围内读取空载电压、空载电流、空载功宰。 d.在测取空载实验数据时，在额定电压附近多测几点，共取数据7-9组记 录于表3-3中 表3-3
