(2)H(Go)为转移函数（传递函数）(，不同端口) ①激励是电压源 i() Lj 无源 线性 H(io= U(jo) U(j@) U(j@) U(jo) 网络 为转移电压比； ②激励是电流源 i H(j)= i(i 为转移电流比。 HG@)= I(j) U(j) 为转移导纳。 H(jo)= U2j@ 为转移阻抗； H(j) 6

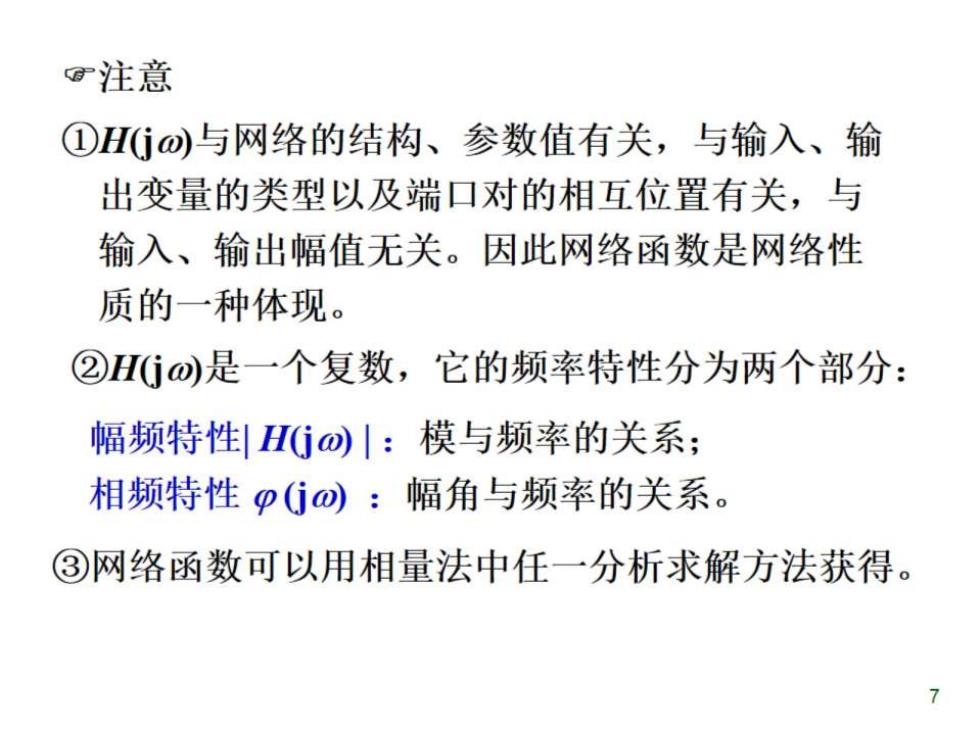

注意 ①HG可)与网络的结构、参数值有关，与输入、输 出变量的类型以及端口对的相互位置有关，与 输入、输出幅值无关。因此网络函数是网络性 质的一种体现。 ②HG)是一个复数，它的频率特性分为两个部分： 幅频特性HGo)|:模与频率的关系； 相频特性p(Go)：幅角与频率的关系。 ③网络函数可以用相量法中任一分析求解方法获得

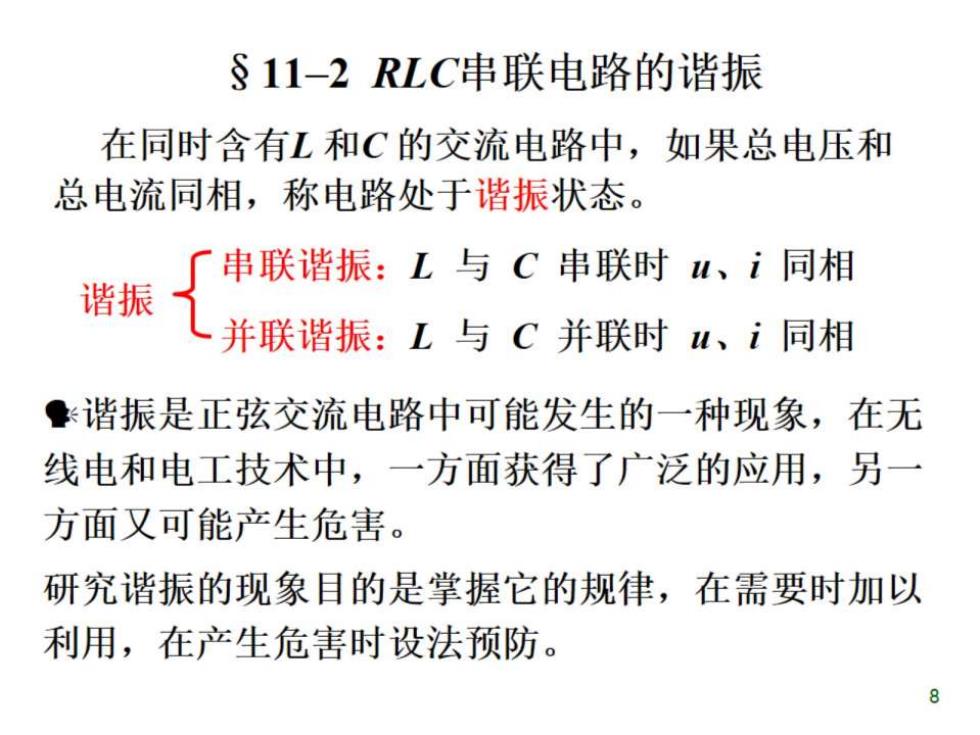

§11-2RLC串联电路的谐振 在同时含有L和C的交流电路中，如果总电压和 总电流同相，称电路处于谐振状态。 串联谐振：L与C串联时、i同相 谐振 并联谐振：L与C并联时u、i同相 谐振是正弦交流电路中可能发生的一种现象，在无 线电和电工技术中，一方面获得了广泛的应用，另一 方面又可能产生危害。 研究谐振的现象目的是掌握它的规律，在需要时加以 利用，在产生危害时设法预防
1.谐振的定义 ●一个含有RLC的无源一 RLC 端口，其端口电压与输入 电路 电流一般是不同相位的。 名在特定条件下出现端口电压、电流同相位的现 象时，称电路发生了谐振。 发生谐振时：Z= _-R 9

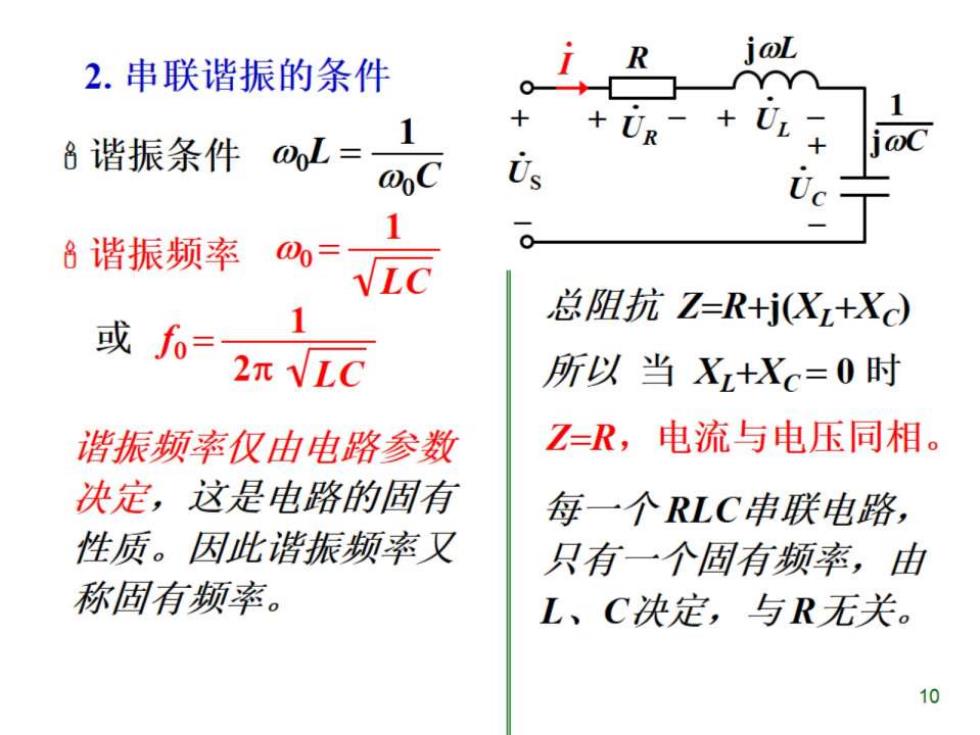

2.串联谐振的条件 i 8谐振条件oL= UR @C Us 1 8谐振频率 00= V√LC 总阻抗Z=R+jX+Xc) 或f6= 2πVLC 所以当X+Xc=0时 谐振顿率仅由电路参数 Z=R,电流与电压同相。 决定，这是电路的固有 每一个RLC串联电路， 性质。因此诣振频率又 只有一个固有频率，由 称固有颜率。 L、C决定，与R无关。 10
