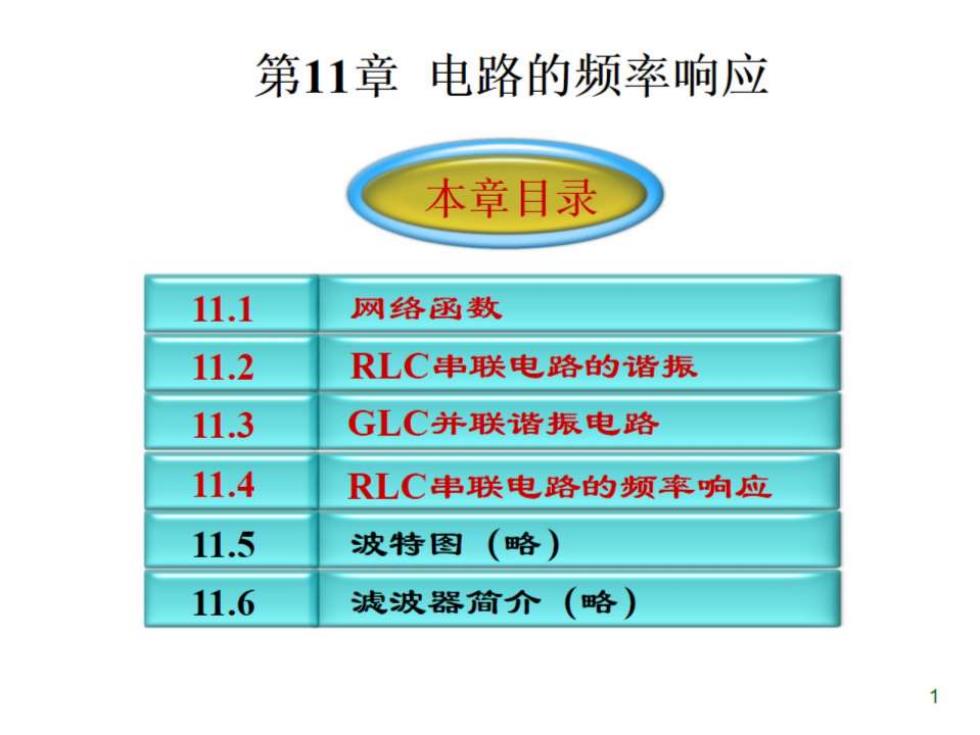

第11章电路的频率响应 本章目录 11.1 网络函数 11.2 RLC串联电路的谐振 11.3 GLC并联谐振电路 11.4 LC串联电路的频率响应 11.5 波特图（略） 11.6 滤波器简介 (略) 1
学习要点 网络函数的定义与含义； 串、并联谐振的概念及应用情况； 重点 谐振的条件和特点； 网络函数的概念 2
引言 到目前为止，在正弦电路分析中，电源的频 率都是常数。当电路中激励源的频率变化时，电路 中的感抗、容抗将跟随之变化，从而导致电路的工 作状态亦跟随频率变化。因此，分析研究电路和系 统的频率特性就显得格外重要。 电路和系统的工作状态随频率而变化的现象， 称为电路和系统的频率特性，或频率响应。 本章将分析电源频率的变化对电路中电压和电 流的影响，分析结果就是频率响应
§11-1网络函数 1.网络函数的定义 为描述频率特性，需要建立输入变量与输出变量 之间的函数关系，这一函数关系称为网络函数。 在线性正弦稳态网络中，当只有一个独立激励 源作用时，网络中某一处的响应相量（电压或电流） 与网络输入相量之比，称为该响应的网络函数。 H(jo)= RxG)一为输出端口k的响应，为电压相量或电流相量 E)一为输入端口j的输入变量，为电压源相量或电 流源相量
2.网络函数H(Go的分类 (1)HG)为驱动点函数(k=i,同一端口) ①激励是电流源，响应是电压。 U(jo) H(jo)= 为驱动点阻抗（或输入阻抗）。 I(jo) ②激励是电压源，响应是电流 I() H(j@)= 为驱动点导纳（或输入导纳）。 U(jo) Ij) 无源 U(ja) 线性 网络
