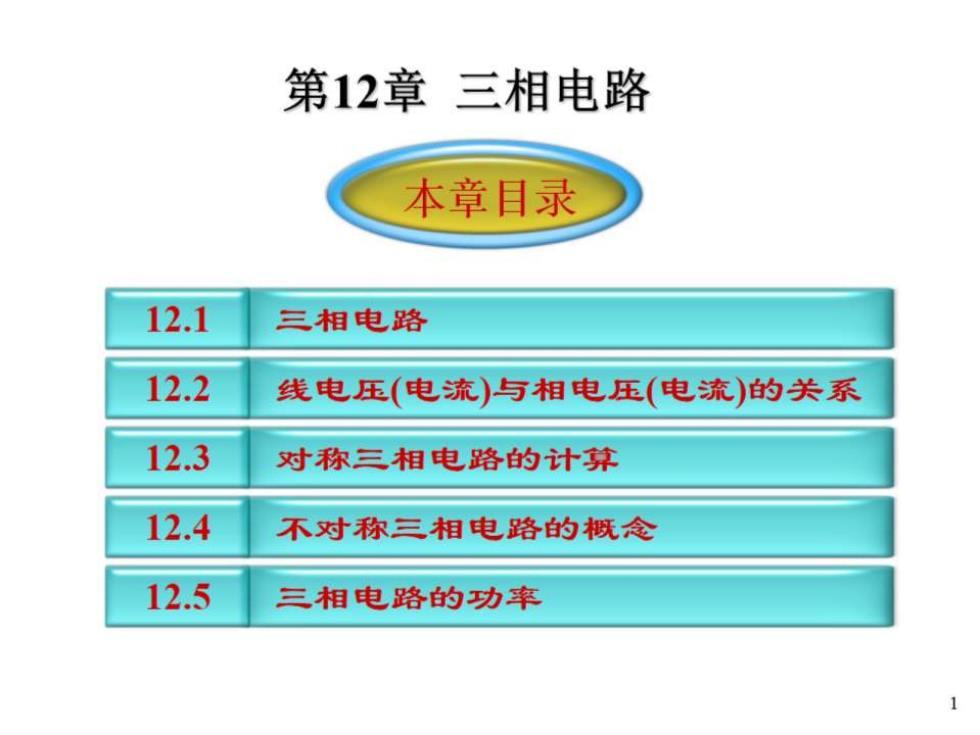

第12章三相电路 本章目录 12.1 三相电路 12.2 线电压（电流）与湘电压（电流）的关系 12.3 对称三相电路的计算 12.4 不对称三相电路的概念 12.5 三相电路的功率

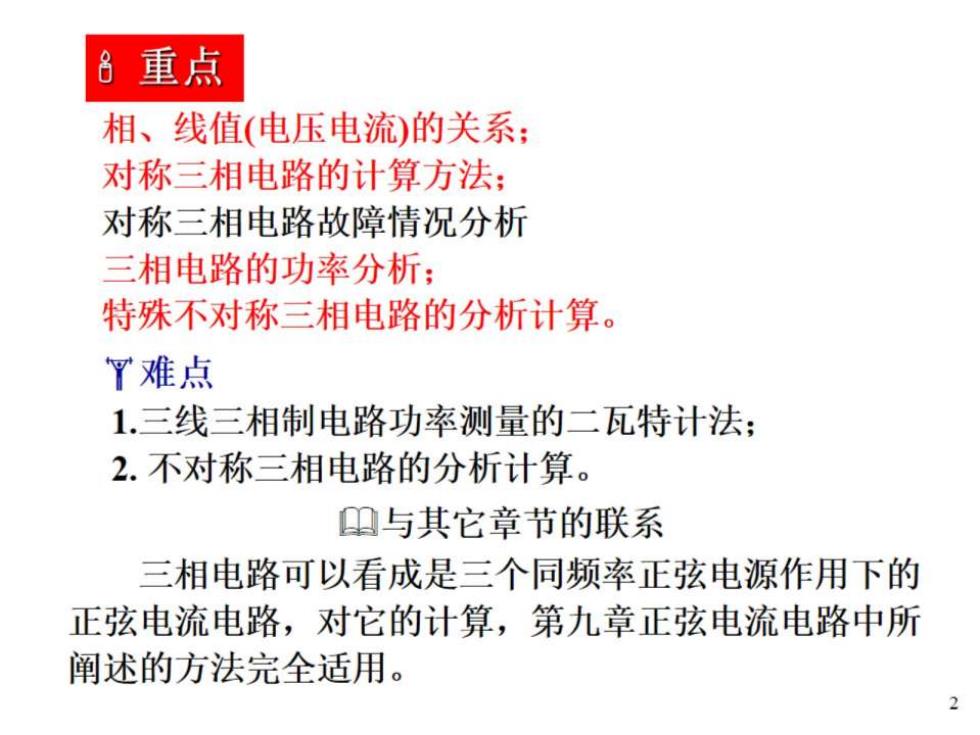

6重点 相、线值（电压电流）的关系： 对称三相电路的计算方法： 对称三相电路故障情况分析 三相电路的功率分析： 特殊不对称三相电路的分析计算。 T难点 1.三线三相制电路功率测量的二瓦特计法； 2.不对称三相电路的分析计算。 与其它章节的联系 三相电路可以看成是三个同频率正弦电源作用下的 正弦电流电路，对它的计算，第九章正弦电流电路中所 阐述的方法完全适用。 2
§12-1三相电路 在世界各国的电力系统中，供电方式绝大多数都采用三 相制，采用三相制供电比单相制供电有更多的优越性： ●在电能的生产方面 三相交流发电机比同尺寸的单相交流发电机容量大； ●在电能的传输方面 三相输电线路比单相输电线路节省材料； ●在用电方面 三相交流电动机比单相电动机结构简单、体积小、起动 和运行性能好

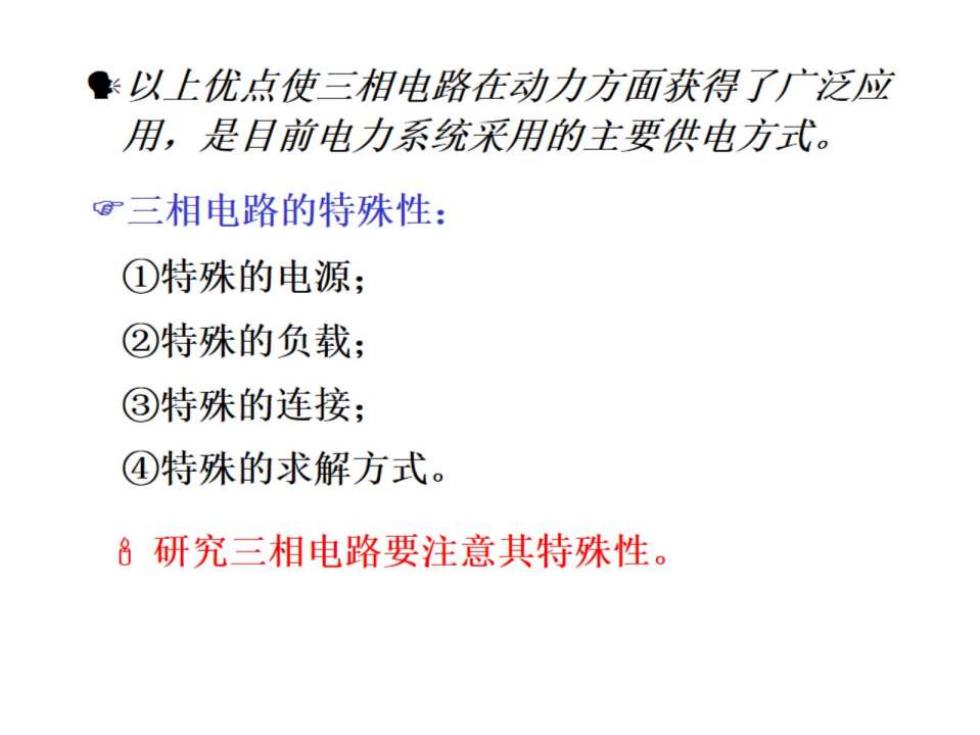

以上优点使三相电路在动力方面获得了广泛应 用，是目前电力系统采用的主要供电方式。 ©三相电路的特殊性： ①特殊的电源； ②特殊的负载； ③特殊的连接； ④特殊的求解方式。 8研究三相电路要注意其特殊性
1.对称三相电源 对称三相电源通 ⑧A 常由三相同步发电机 产生，三相绕组在空 间互差120°，当转子 以均匀角速度ω转动时， 在三相绕组中产生感 应电压，从而形成对 称三相电源。 三相同步发电机示意图 三相电源是三个频率相同、振幅相同、相位彼 此相差120的正弦电源
