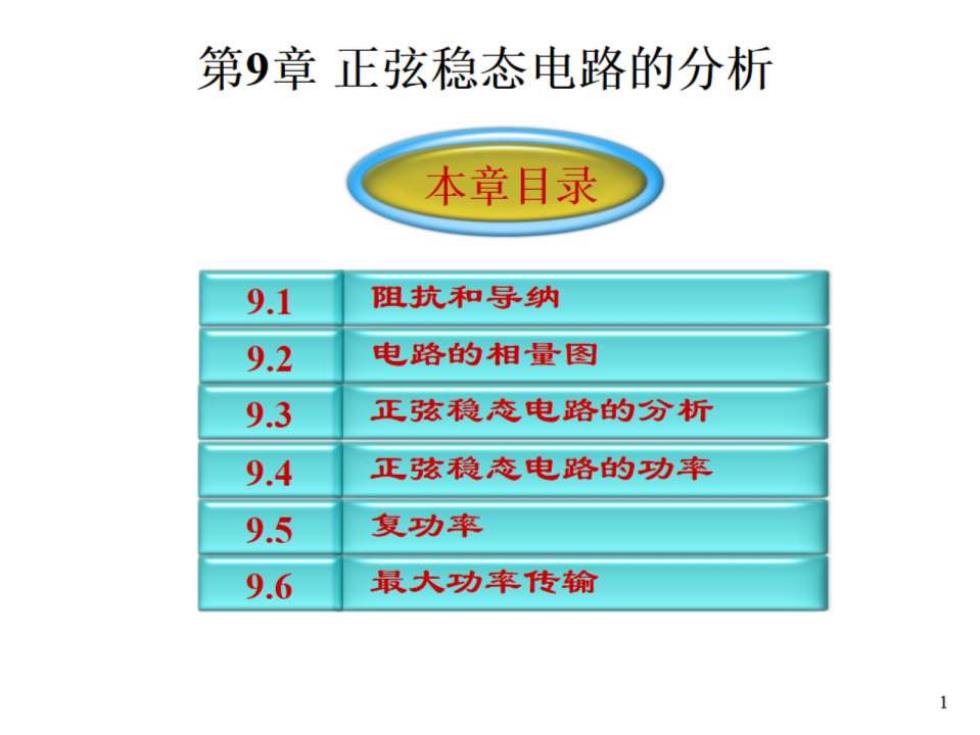

第9章正弦稳态电路的分析 本章目录 9.1 阻抗和导纳 9.2 电路的相量图 9.3 正弦稳态电路的分析 9.4 正弦稳态电路的功率 9.5 复功率 9.6 最大功率传输

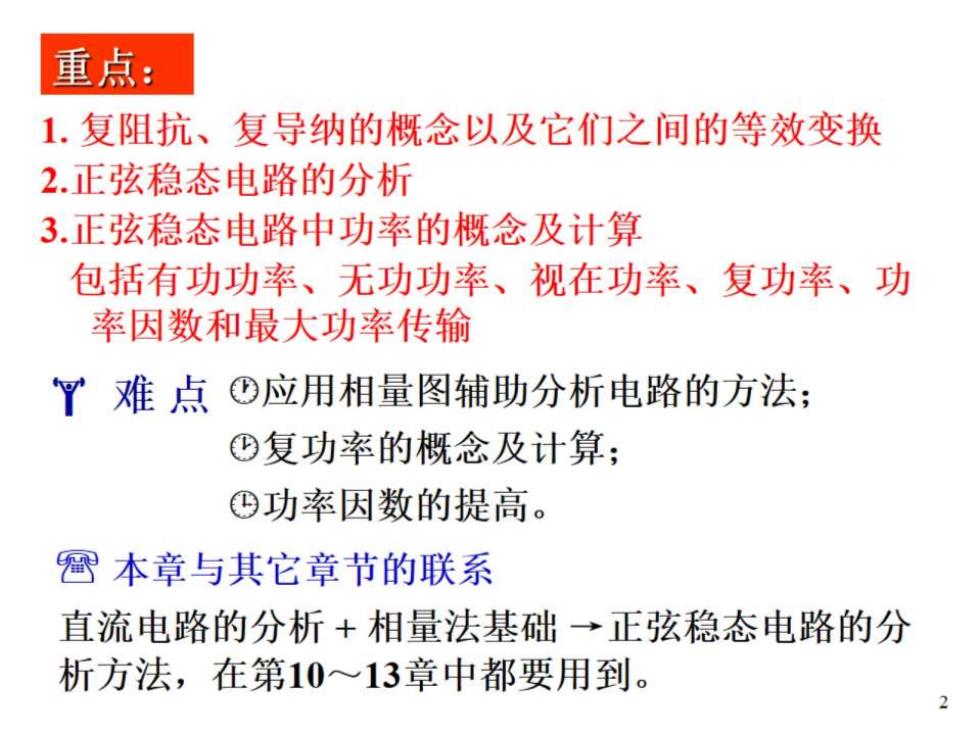

重点： 1.复阻抗、复导纳的概念以及它们之间的等效变换 2.正弦稳态电路的分析 3.正弦稳态电路中功率的概念及计算 包括有功功率、无功功率、视在功率、复功率、功 率因数和最大功率传输 丫难点©应用相量图辅助分析电路的方法； ©复功率的概念及计算； ©功率因数的提高。 霉本章与其它章节的联系 直流电路的分析+相量法基础→正弦稳态电路的分 析方法，在第10~13章中都要用到

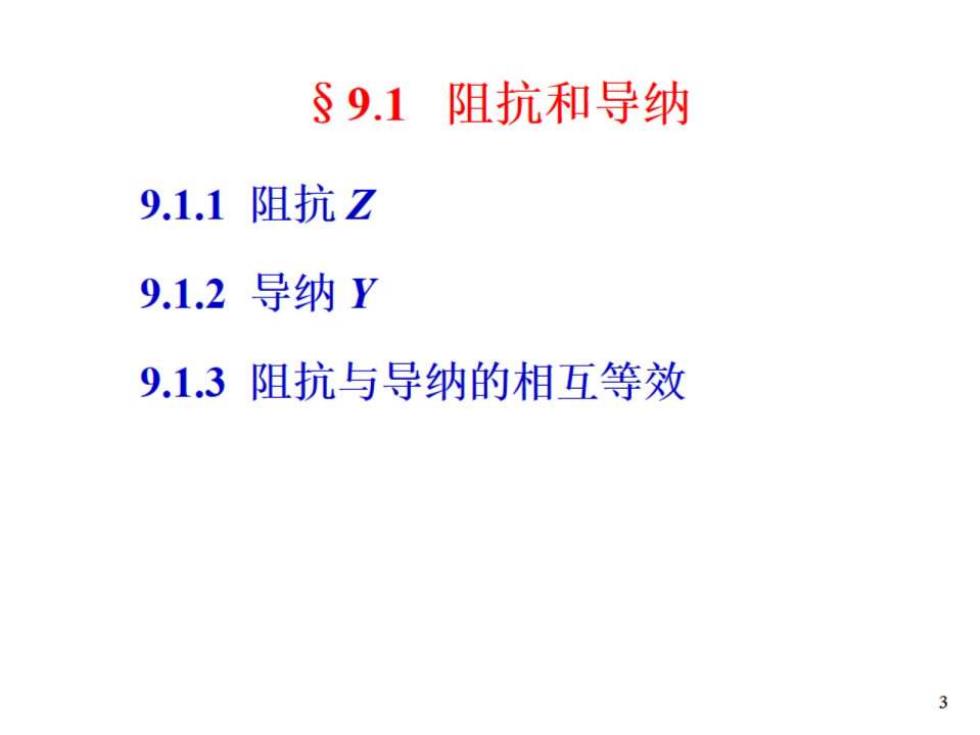

§9.1阻抗和导纳 9.1.1阻抗Z 9.1.2导纳Y 9.1.3阻抗与导纳的相互等效

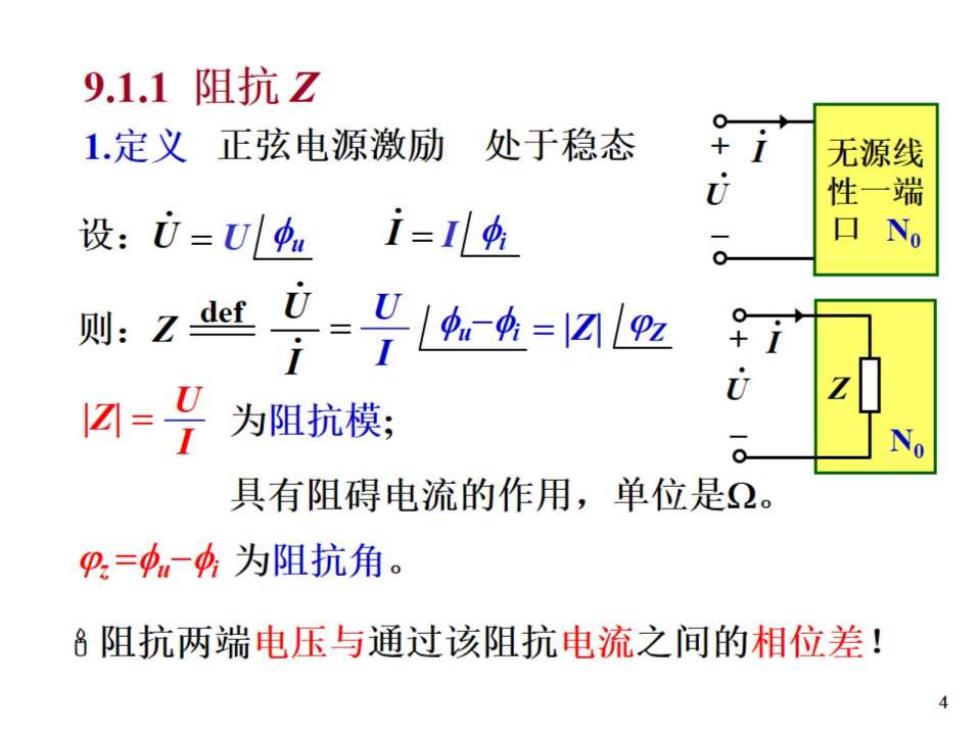

9.1.1阻抗Z 1.定义正弦电源激励 处于稳态 无源线 性一端 设：0=U4u i=4 口No 则：ze 号片透=42 +7 ☑=9 为阻抗模； 0 具有阻碍电流的作用，单位是Ω。 9=中一4为阻抗角。 8阻抗两端电压与通过该阻抗电流之间的相位差！
2)阻抗参数间的关系 极坐标形式：ZZ∠ i 三角形式：Z=Z cosp,+j引sinp. 代数形式：Z=R+iX Z的实部R称为电阻，Z的虚部X称为电抗。 (R=Z]cosp. I☑=VR2+X2 lX=l☑sinp: 见=arng资 Z X Z☑、R、X构成的直角三 角形称为阻抗三角形。 R
