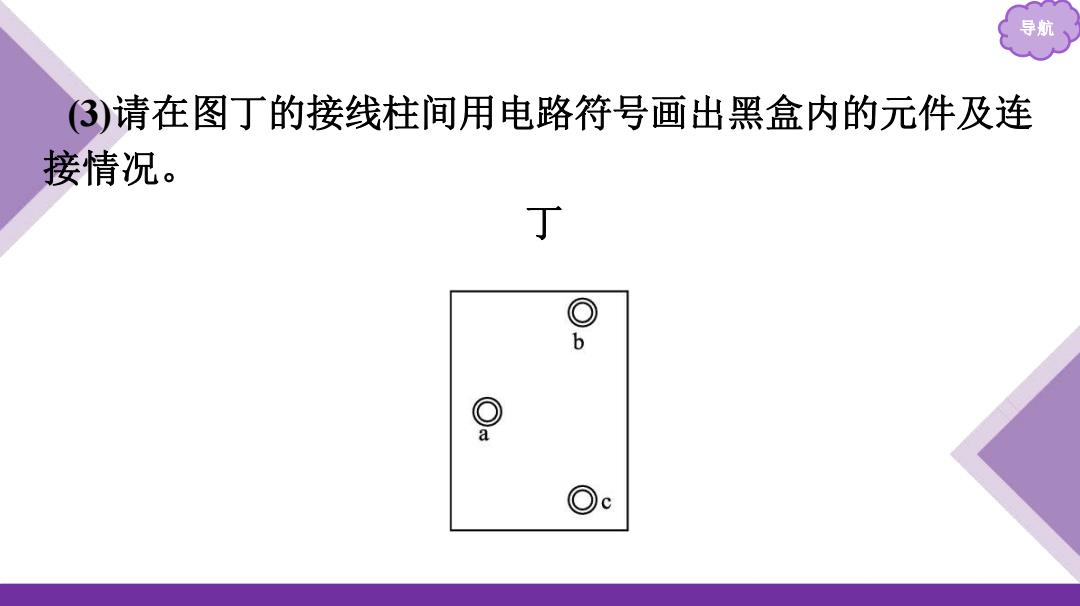

导航 3)请在图丁的接线柱间用电路符号画出黑盒内的元件及连 接情况。 丁 b Oc
导航 (3)请在图丁的接线柱间用电路符号画出黑盒内的元件及连 接情况。 丁

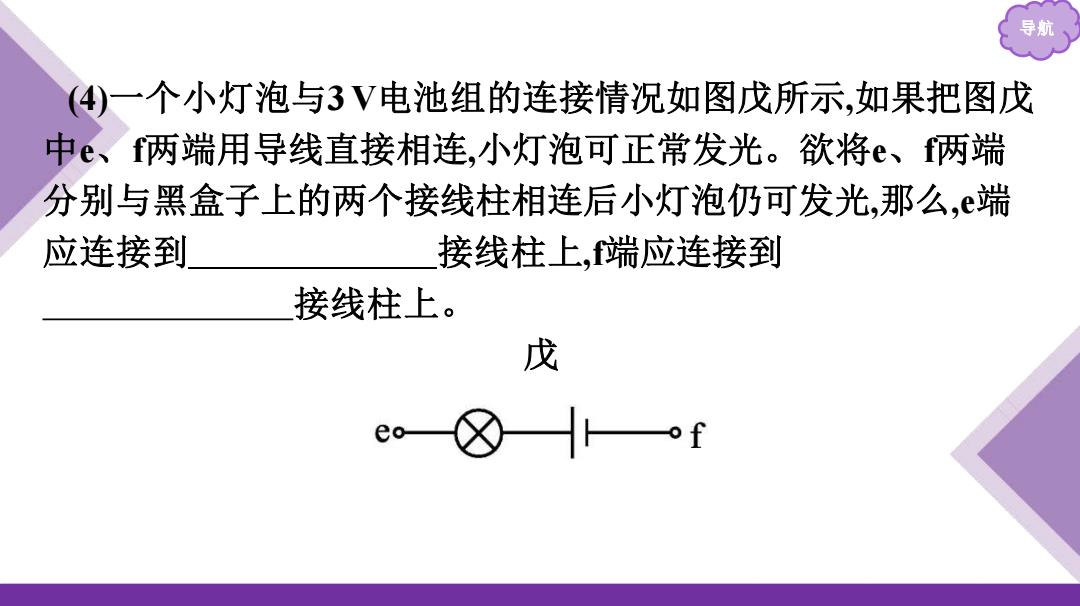

导航 (4)一个小灯泡与3V电池组的连接情况如图戊所示，如果把图戊 中e、两端用导线直接相连，小灯泡可正常发光。欲将e、f两端 分别与黑盒子上的两个接线柱相连后小灯泡仍可发光，那么，端 应连接到 接线柱上，端应连接到 接线柱上。 戊 eo &☒f
导航 (4)一个小灯泡与3 V电池组的连接情况如图戊所示,如果把图戊 中e、f两端用导线直接相连,小灯泡可正常发光。欲将e、f两端 分别与黑盒子上的两个接线柱相连后小灯泡仍可发光,那么,e端 应连接到 接线柱上,f端应连接到 接线柱上。 戊

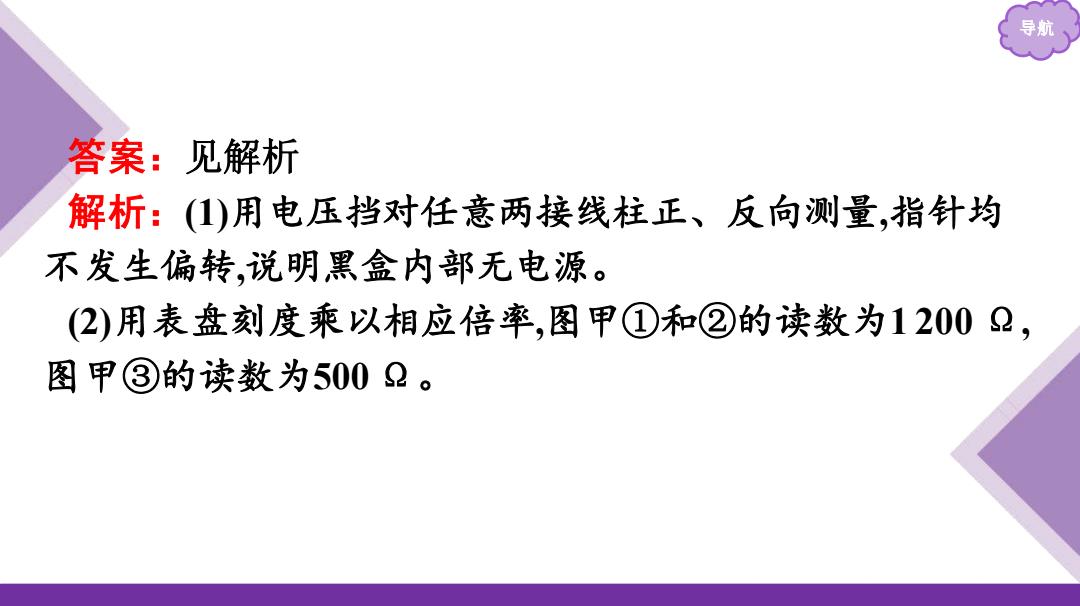

导航 答案：见解析 解析：(1)用电压挡对任意两接线柱正、反向测量，指针均 不发生偏转，说明黑盒内部无电源。 (2)用表盘刻度乘以相应倍率，图甲①和②的读数为12002， 图甲③的读数为5002
导航 答案：见解析 解析：(1)用电压挡对任意两接线柱正、反向测量,指针均 不发生偏转,说明黑盒内部无电源。 (2)用表盘刻度乘以相应倍率,图甲①和②的读数为1 200 Ω, 图甲③的读数为500 Ω

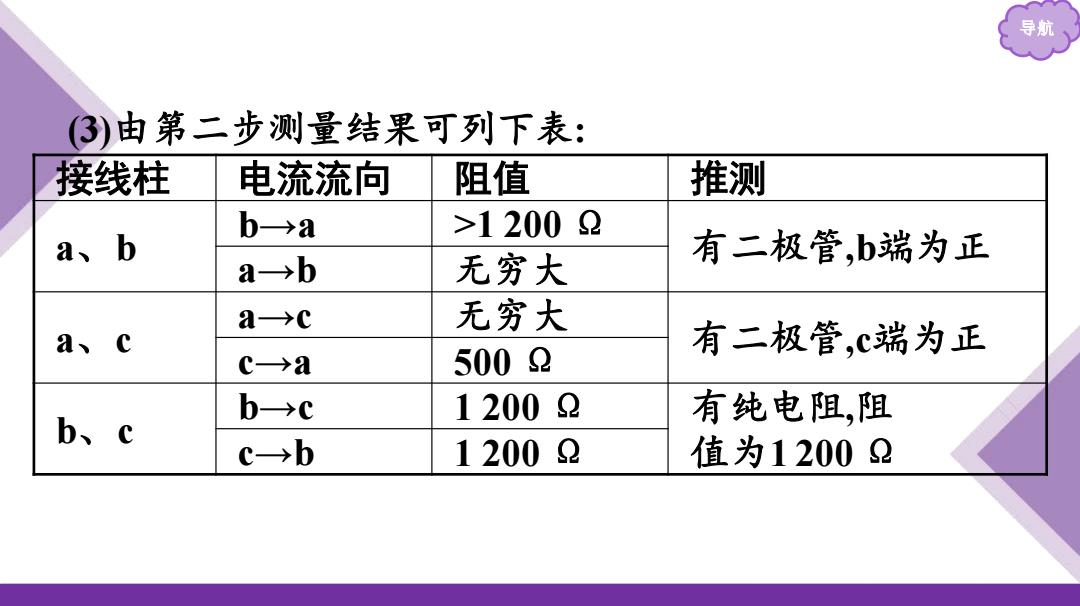

导航 (3)由第二步测量结果可列下表： 接线柱 电流流向 阻值 推测 b→a >12002 a、b 有二极管，b端为正 a→b 无穷大 a→c 无穷大 a、c 有二极管，C端为正 c→a 5002 b→c 12002 有纯电阻，阻 b、c c→b 12002 值为12002
导航 (3)由第二步测量结果可列下表: 接线柱 电流流向 阻值 推测 a、b b→a >1 200 Ω 有二极管,b端为正 a→b 无穷大 a、c a→c 无穷大 有二极管,c端为正 c→a 500 Ω b、c b→c 1 200 Ω 有纯电阻,阻 c→b 1 200 Ω 值为1 200 Ω
导 由上表可得黑盒内有一个二极管接在a、c之间，c为其正极，b、c 间有一个12002的电阻，共两个元件，其接法如图所示。 a (4)欲使小灯泡仍能发光，则灯泡连接黑盒的两点间的电阻应较 小，故应选择连入二极管，并且使电流从c流向a,所以e接c,f接a
导航 由上表可得黑盒内有一个二极管接在a、c之间,c为其正极,b、c 间有一个1 200 Ω的电阻,共两个元件,其接法如图所示。 (4)欲使小灯泡仍能发光,则灯泡连接黑盒的两点间的电阻应较 小,故应选择连入二极管,并且使电流从c流向a,所以e接c,f接a
