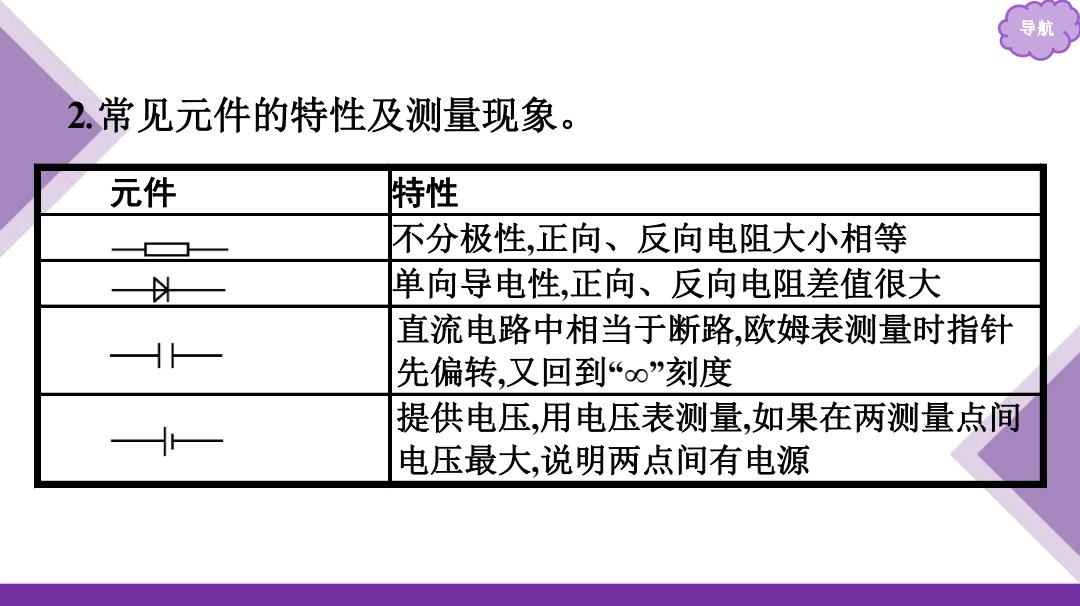

导航 2.常见元件的特性及测量现象。 元件 特性 不分极性，正向、反向电阻大小相等 以一 单向导电性，正向、反向电阻差值很大 直流电路中相当于断路，欧姆表测量时指针 先偏转，又回到“o”刻度 一 提供电压，用电压表测量如果在两测量点间 电压最大，说明两点间有电源
导航 2.常见元件的特性及测量现象。 元件 特性 不分极性,正向、反向电阻大小相等 单向导电性,正向、反向电阻差值很大 直流电路中相当于断路,欧姆表测量时指针 先偏转,又回到“∞”刻度 提供电压,用电压表测量,如果在两测量点间 电压最大,说明两点间有电源
导航 3.用多用电表探测黑箱内的电学元件的基本思路。 用电压挡测量各接点间的电压 U=02 黑箱内含电源 是 用欧姆表测量各接点间的电阻 R→0 R+∞ R=C(定值) 反向R→0？ 反向R→∞？ R先小 反向R=C? 否 否否 后大 是 是 是 短路 可能是 开路 可能是 定值电阻 电容器 二极管 极管 根据以上思路判断出黑箱内有哪些电学元件后，再根据各接点间测 量的数据进行逻辑推理，最后确定出元件的位置和连接方式
导航 3.用多用电表探测黑箱内的电学元件的基本思路。 根据以上思路判断出黑箱内有哪些电学元件后,再根据各接点间测 量的数据进行逻辑推理,最后确定出元件的位置和连接方式
导航 【典型例题1】“黑盒子”表面有a、b、c三个接线柱，盒内总共有 两个电学元件，每两个接线柱之间只可连接一个元件。为了探明盒 内元件的种类及连接方式，某位同学用多用电表进行了如下探测： 黑
导航 【典型例题1】“黑盒子”表面有a、b、c三个接线柱,盒内总共有 两个电学元件,每两个接线柱之间只可连接一个元件。为了探明盒 内元件的种类及连接方式,某位同学用多用电表进行了如下探测:
导航 第一步：用电压挡对任意两接线柱正、反向测量，指针均不发生 偏转； 第二步：用电阻“×1002”挡对任意两个接线柱正、反向测量， 指针偏转情况如图甲所示。 甲 黑
导航 第一步:用电压挡对任意两接线柱正、反向测量,指针均不发生 偏转; 第二步:用电阻“×100 Ω”挡对任意两个接线柱正、反向测量, 指针偏转情况如图甲所示。 甲

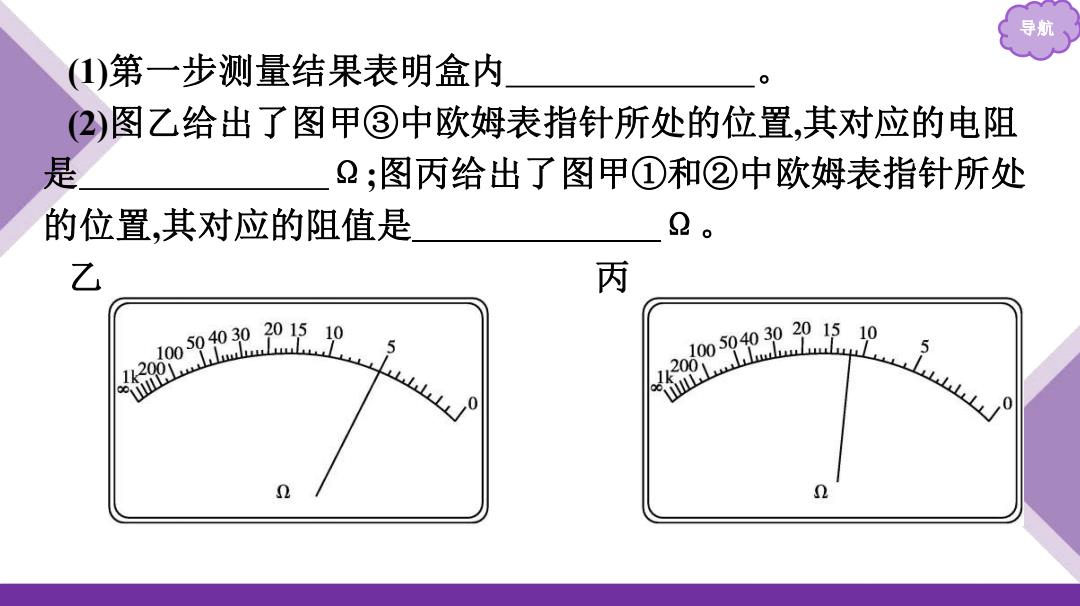

导航 (1)第一步测量结果表明盒内 (2)图乙给出了图甲③中欧姆表指针所处的位置，其对应的电阻 是 2;图丙给出了图甲①和②中欧姆表指针所处 的位置，其对应的阻值是 乙 丙 10050403020510 k300L 122D3.2PI51。 3
导航 (1)第一步测量结果表明盒内 。 (2)图乙给出了图甲③中欧姆表指针所处的位置,其对应的电阻 是 Ω;图丙给出了图甲①和②中欧姆表指针所处 的位置,其对应的阻值是 Ω。 乙 丙
