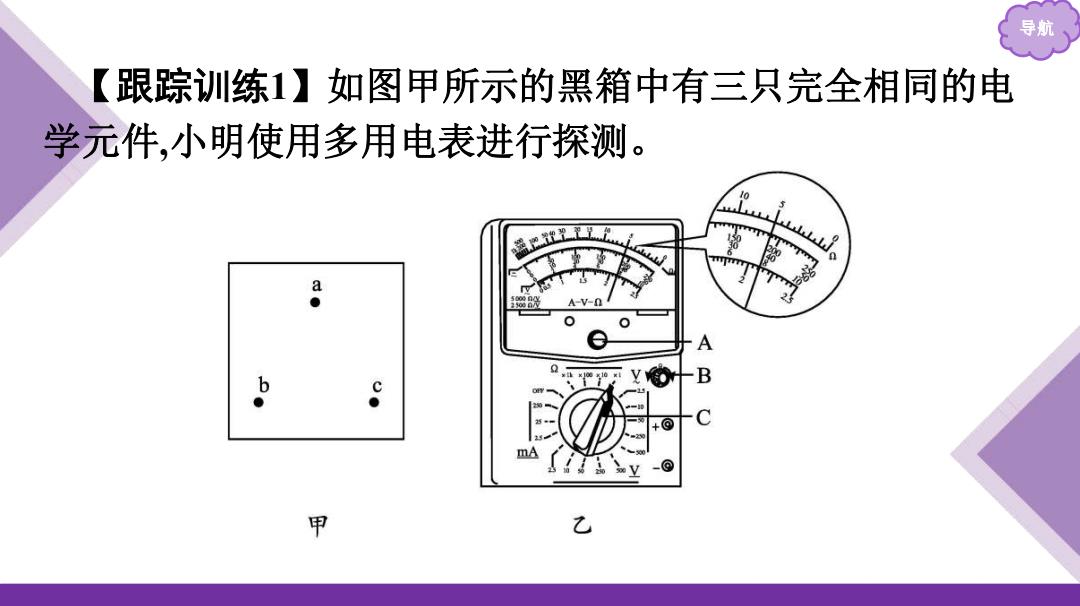

导航 【跟踪训练1】如图甲所示的黑箱中有三只完全相同的电 学元件，小明使用多用电表进行探测。 0 a A b B ● mA 甲
导航 【跟踪训练1】如图甲所示的黑箱中有三只完全相同的电 学元件,小明使用多用电表进行探测

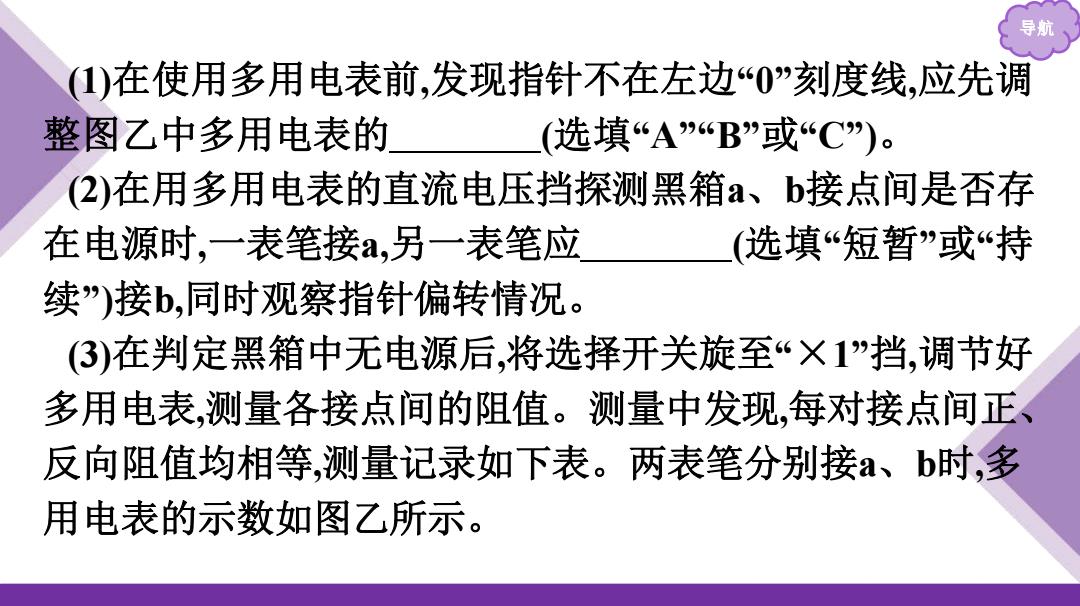

导 (1)在使用多用电表前，发现指针不在左边“0”刻度线，应先调 整图乙中多用电表的 (选填A”B”或“C)。 (2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存 在电源时，一表笔接a,另一表笔应 (选填“短暂”或持 续)接b,同时观察指针偏转情况。 (3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好 多用电表，测量各接点间的阻值。测量中发现，每对接点间正、 反向阻值均相等，测量记录如下表。两表笔分别接a、b时，多 用电表的示数如图乙所示
导航 (1)在使用多用电表前,发现指针不在左边“0”刻度线,应先调 整图乙中多用电表的 (选填“A”“B”或“C”)。 (2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存 在电源时,一表笔接a,另一表笔应 (选填“短暂”或“持 续”)接b,同时观察指针偏转情况。 (3)在判定黑箱中无电源后,将选择开关旋至“×1”挡,调节好 多用电表,测量各接点间的阻值。测量中发现,每对接点间正、 反向阻值均相等,测量记录如下表。两表笔分别接a、b时,多 用电表的示数如图乙所示

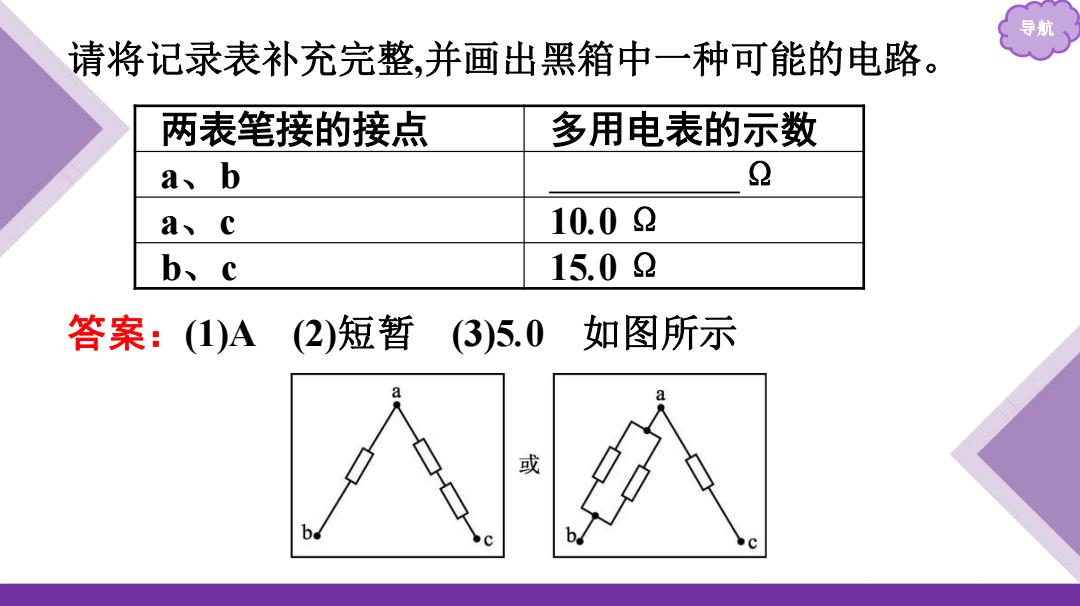

导航 请将记录表补充完整，并画出黑箱中一种可能的电路。 两表笔接的接点 多用电表的示数 a、b 2 a、c 10.02 b、c 15.02 答案：(1)A(2)短暂( 3)5.0 如图所示 或 .C
导航 请将记录表补充完整,并画出黑箱中一种可能的电路。 答案：(1)A (2)短暂 (3)5.0 如图所示 两表笔接的接点 多用电表的示数 a、b Ω a、c 10.0 Ω b、c 15.0 Ω
