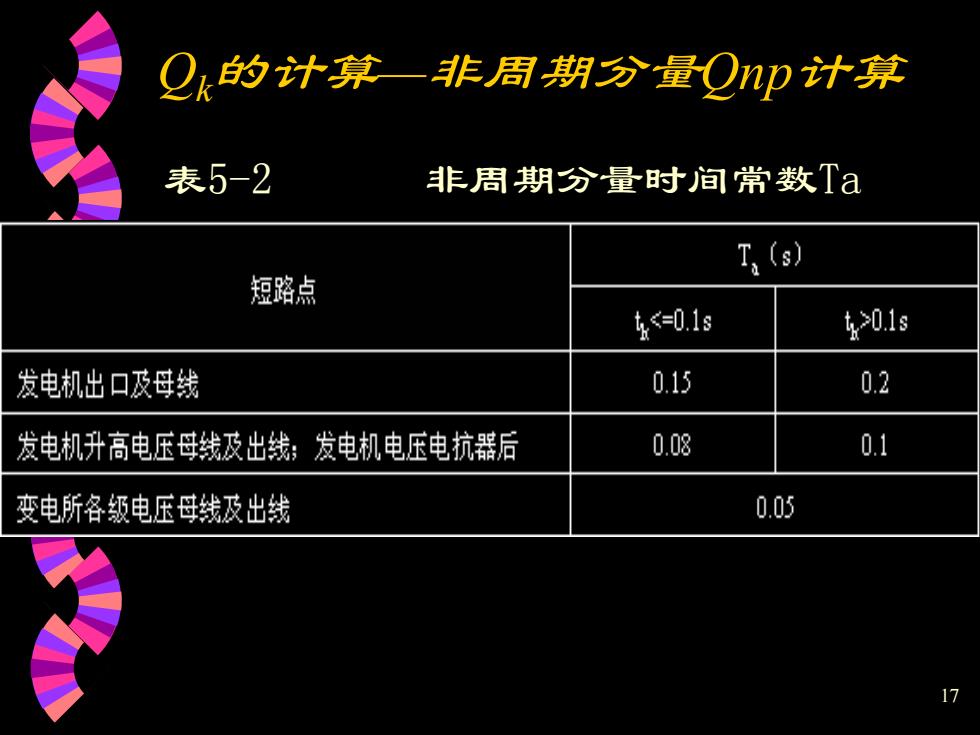

Q,的计算一非周期分量Qnp计算 表5-2 非周期分量时间常数Ta T3(s) 短路点 =-0.1s 01s 发电机出口及母线 0.15 0.2 发电机升高电压母线及出线；发电机电压电抗器后 0.08 0.1 变电所各级电压母线及出线 0.05 17
17 Qk的计算—非周期分量Qnp计算 表5-2 非周期分量时间常数Ta

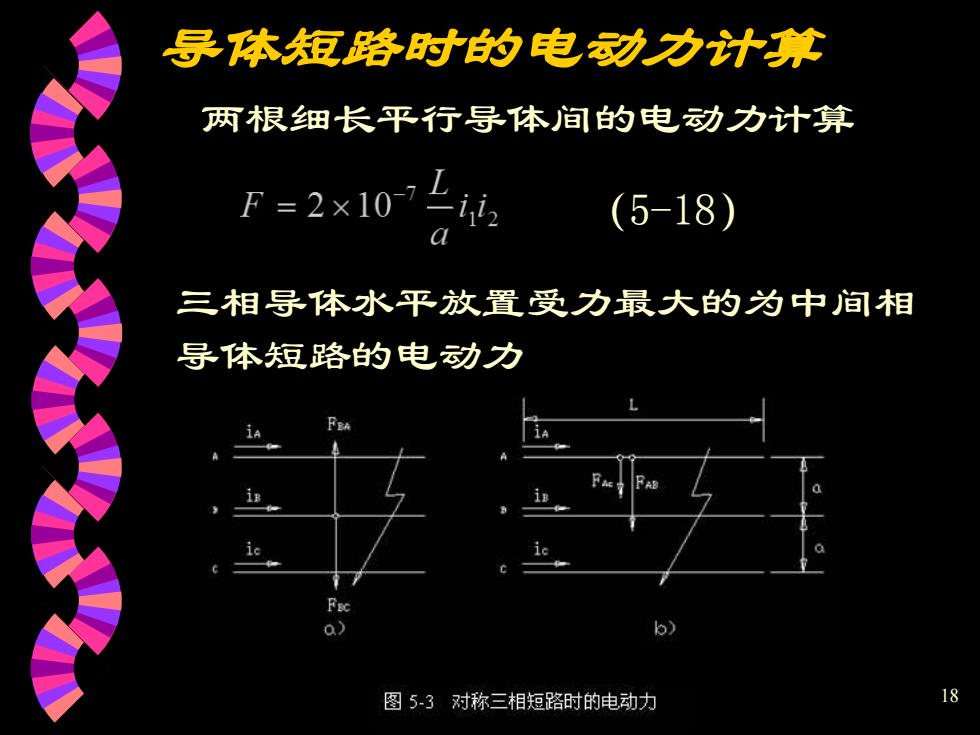

导体短路时的电动力计算 两根细长平行导体间的电动力计算 F=2×107i, (5-18) a 三相导体水平放置受力最大的为中间相 导体短路的电动力 图53对称三相短路时的电动力 18
18 导体短路时的电动力计算 两根细长平行导体间的电动力计算 （5-18） 三相导体水平放置受力最大的为中间相 导体短路的电动力

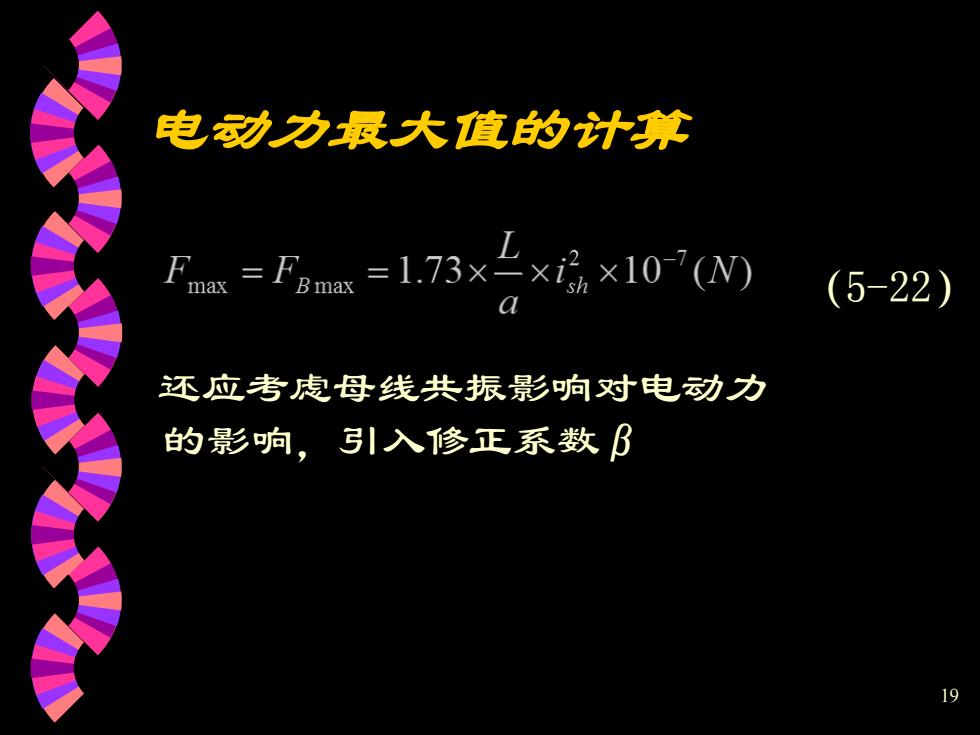

电动力最大值的计算 =F max m=1.73×××107(N a (5-22) 还应考虎母线共振影响对电动力 的影响，引入修正系数B 19
19 （5-22） 还应考虑母线共振影响对电动力 的影响，引入修正系数β 电动力最大值的计算

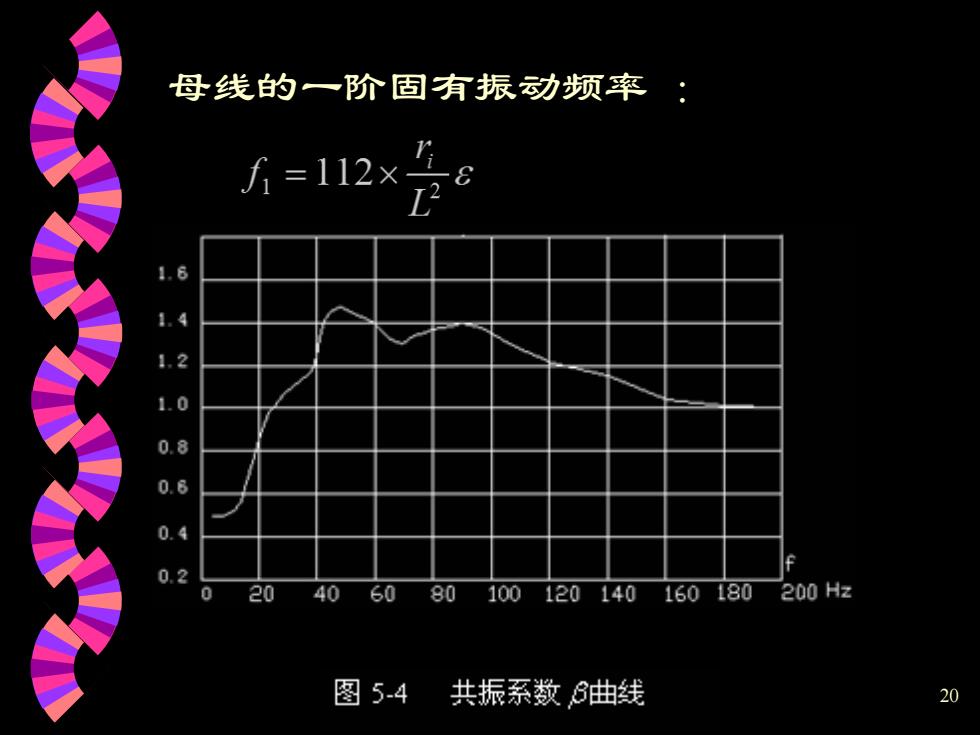

母线的一阶固有振动频率 万=12x 0 0.8 0.6 .4 0.2 0 20 40 60 80100120140160180 200Hz 图5-4 共振系数曲线 20
20 母线的一阶固有振动频率 ：

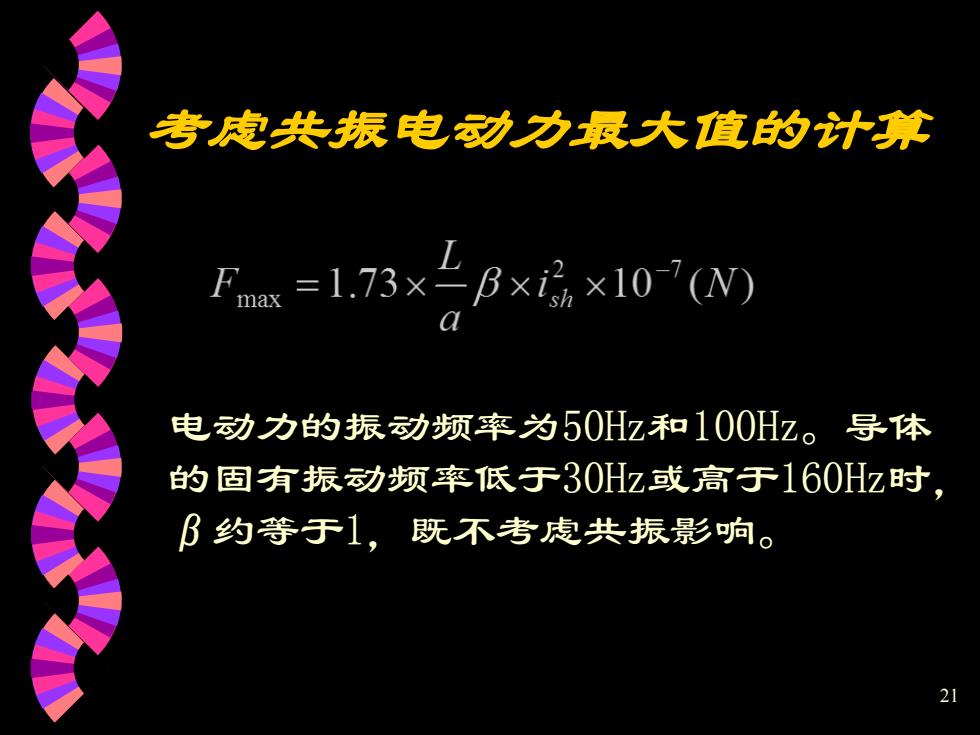

专考虑共振电动力最大值的计算 =1.73×2B×x107W0 电动力的振动频率为50Hz和100Hz。导体 的固有振动频率低于30Hz或高于160Hz时， B约等于1，既不考虎共振影响。 21
21 考虑共振电动力最大值的计算 电动力的振动频率为50Hz和100Hz。导体 的固有振动频率低于30Hz或高于160Hz时， β约等于1，既不考虑共振影响
