设计与制造！ 一读图 机械与动力工程学院 蒋丹 上游充通大 Shanghai Jiao Tong University
设计与制造I 机械与动力工程学院 蒋丹 — 读图
读图 口读图是画图的逆过程 ▣画图是把空间物体用正投影方法表达在平 面上。 口读图是运用正投影原理， 根据视图想象出 空间物体的结构形状。 上游充通大￥ Shanghai Jiao Tong University
读图 读图是画图的逆过程 画图是把空间物体用正投影方法表达在平 面上。 读图是运用正投影原理，根据视图想象出 空间物体的结构形状
本讲要点（教材P213-227) 口读图的目的和要求 口物体与视图的对应关系及视图之间的联系规 律 口构思的方法 口读图时需要注意的几个问题 口读图的基本方法 口读图的实践 上游充通大￥ Shanghai Jiao Tong University
本讲要点（教材P213-227） 读图的目的和要求 物体与视图的对应关系及视图之间的联系规 律 构思的方法 读图时需要注意的几个问题 读图的基本方法 读图的实践
目的和要求 口掌握形体分析和线面分析方法，进行读图 口培养空间想象能力和空间分析能力 口巩固和加深对“投影原理”的理解与应用， 并为进一步学习“二维视图表达”打好基础 上游充通大率 Shanghai Jiao Tong University
掌握形体分析和线面分析方法，进行读图 培养空间想象能力和空间分析能力 巩固和加深对“投影原理”的理解与应用， 并为进一步学习“二维视图表达”打好基础 目的和要求

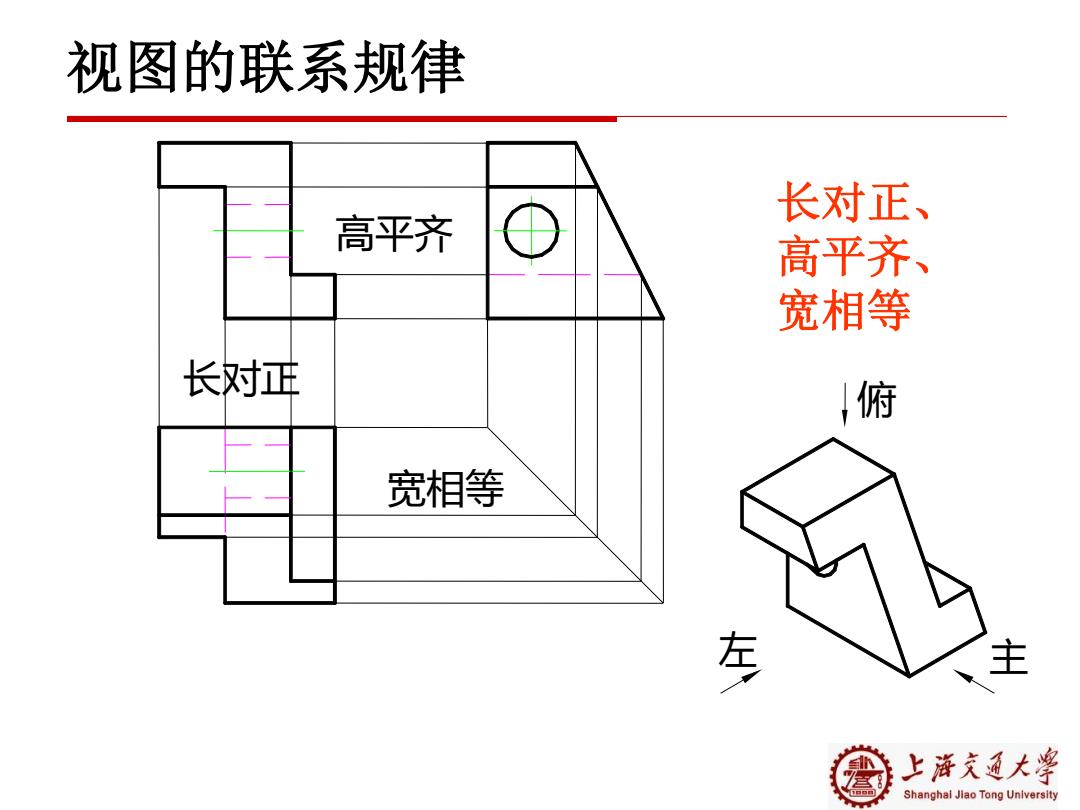

视图的联系规律 长对正、 高平齐 高平齐、 宽相等 长对正 俯 宽相等 左 上游充通大 Shanghai Jiao Tong University
视图的联系规律 高平齐 长对正 主 俯 左 宽相等 长对正、 高平齐、 宽相等
