立体表面交线 —截交线 2017/4/17 计算机辅助设计研究所蒋丹 1
2017/4/17 计算机辅助设计研究所 蒋丹 1 立体表面交线 —截交线

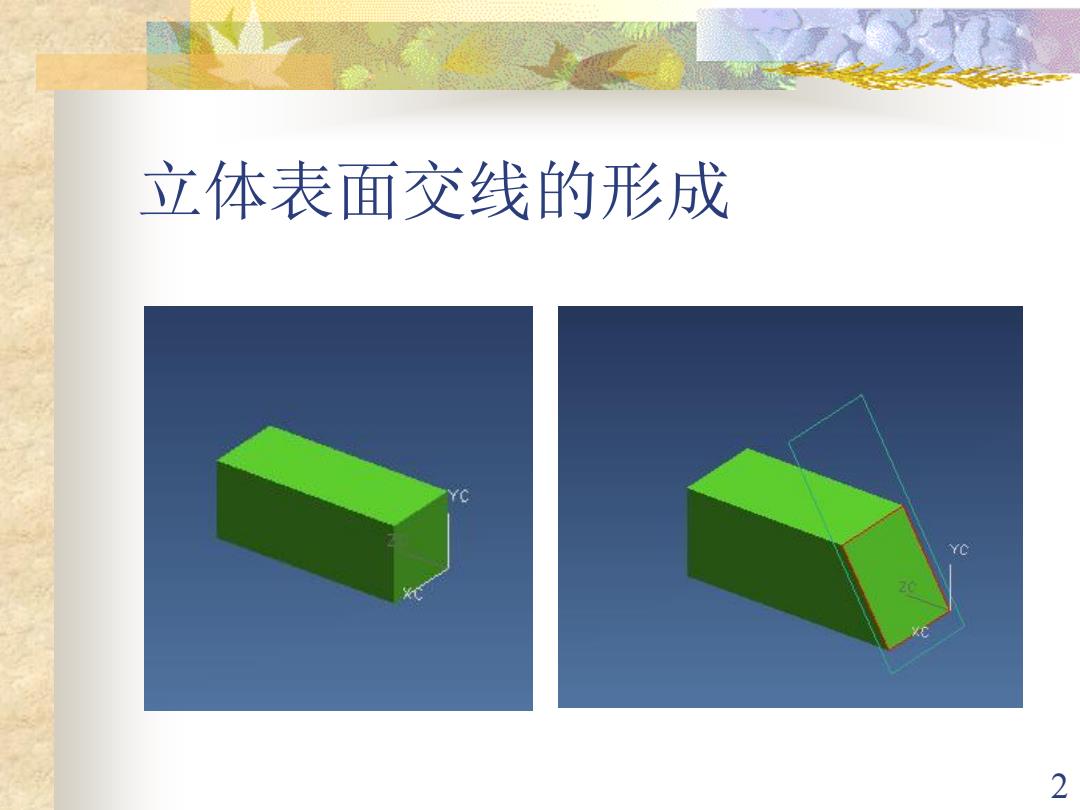

立体表面交线的形成 2
2 立体表面交线的形成
立体表面交线的分类 ■截交线 ■平面与立体表面相交所形成的交线 ■相贯线 ■两立体相交在立体表面上形成的交线 3
3 立体表面交线的分类 截交线 平面与立体表面相交所形成的交线 相贯线 两立体相交在立体表面上形成的交线
截交线 ■本节重点 ■截交线的基本概念 ■决定截交线形状的相关因素 截交线的一般求作方法及步骤 理解相关实例 ■单一平面截立体 ■组合平面截立体 ■立体与一平面立体相交 4
4 截交线 本节重点 截交线的基本概念 决定截交线形状的相关因素 截交线的一般求作方法及步骤 理解相关实例 单一平面截立体 组合平面截立体 立体与一平面立体相交

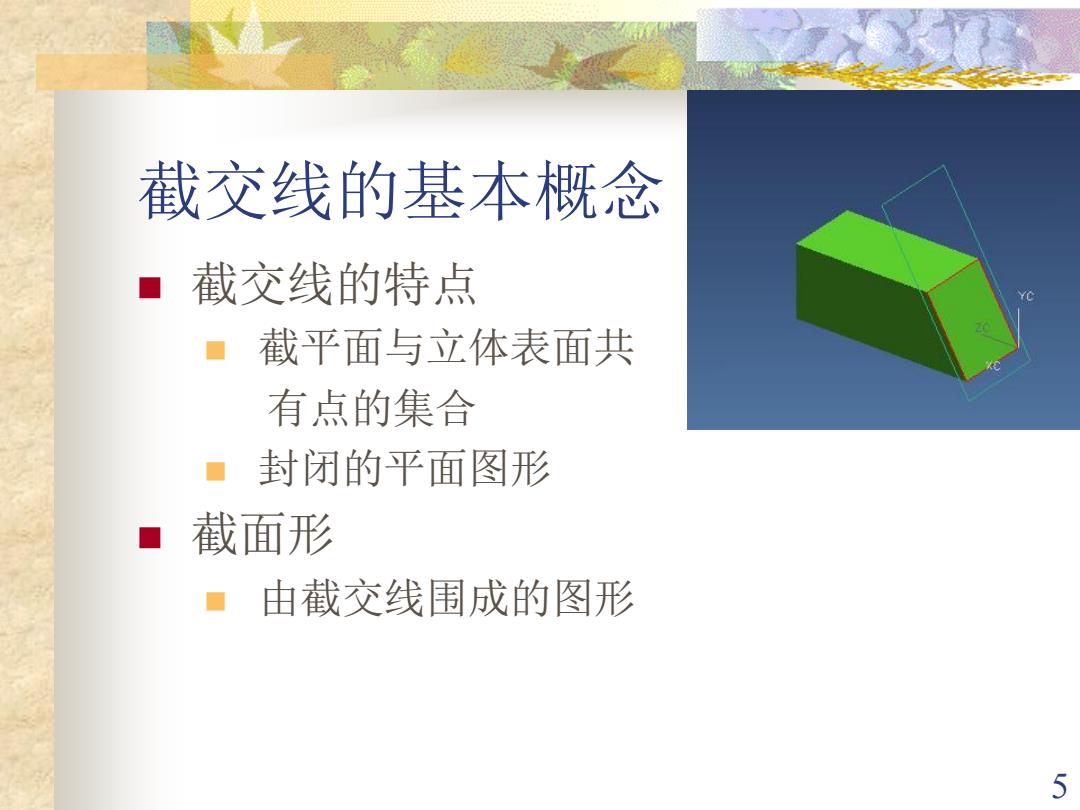

截交线的基本概念 ■截交线的特点 20 ■截平面与立体表面共 有点的集合 ■封闭的平面图形 ■截面形 ■由截交线围成的图形 5
5 截交线的基本概念 截交线的特点 截平面与立体表面共 有点的集合 封闭的平面图形 截面形 由截交线围成的图形
