截交线与相贯线 解题技巧 2017/4/17 计算机辅助设计研究所蒋丹 1
2017/4/17 计算机辅助设计研究所 蒋丹 1 截交线与相贯线 解题技巧
解题思路 组合体的截切相贯是一个比较复 杂的环节，其变化的情况也是不可 预计的，但只要我们根据求作步骤， 按部就班，仔细作图，再复杂的结 构也会迎刃而解的。 2
2017/4/17 2 解题思路 组合体的截切相贯是一个比较复 杂的环节，其变化的情况也是不可 预计的，但只要我们根据求作步骤， 按部就班，仔细作图，再复杂的结 构也会迎刃而解的
截交线解题关键 ·形体分析 首先要根据已知条件（已知要素的各面投 影)，确定相交立体是何种基本几何体， 以及它们的位置，立体上那些要素与投影 面成特殊关系，这些都是可用的己知条件。 分析截平面的情况，根据截平面与立体的 相对位置确定截交线的性质，估计一下截 交线的大致形状，为找点、连线起指导作 用。 3
2017/4/17 3 截交线解题关键 形体分析 首先要根据已知条件（已知要素的各面投 影），确定相交立体是何种基本几何体， 以及它们的位置，立体上那些要素与投影 面成特殊关系，这些都是可用的已知条件。 分析截平面的情况，根据截平面与立体的 相对位置确定截交线的性质，估计一下截 交线的大致形状，为找点、连线起指导作 用
截交线解题关键 ■求点 根据具体的立体确定找点的方法，对于复 杂的形体尤其要注意每段截交线的范围。 正确找点是求截交线的关键，因此要熟练 掌握各种立体表面找点的方法，。 4
2017/4/17 4 截交线解题关键 求点 根据具体的立体确定找点的方法，对于复 杂的形体尤其要注意每段截交线的范围。 正确找点是求截交线的关键，因此要熟练 掌握各种立体表面找点的方法

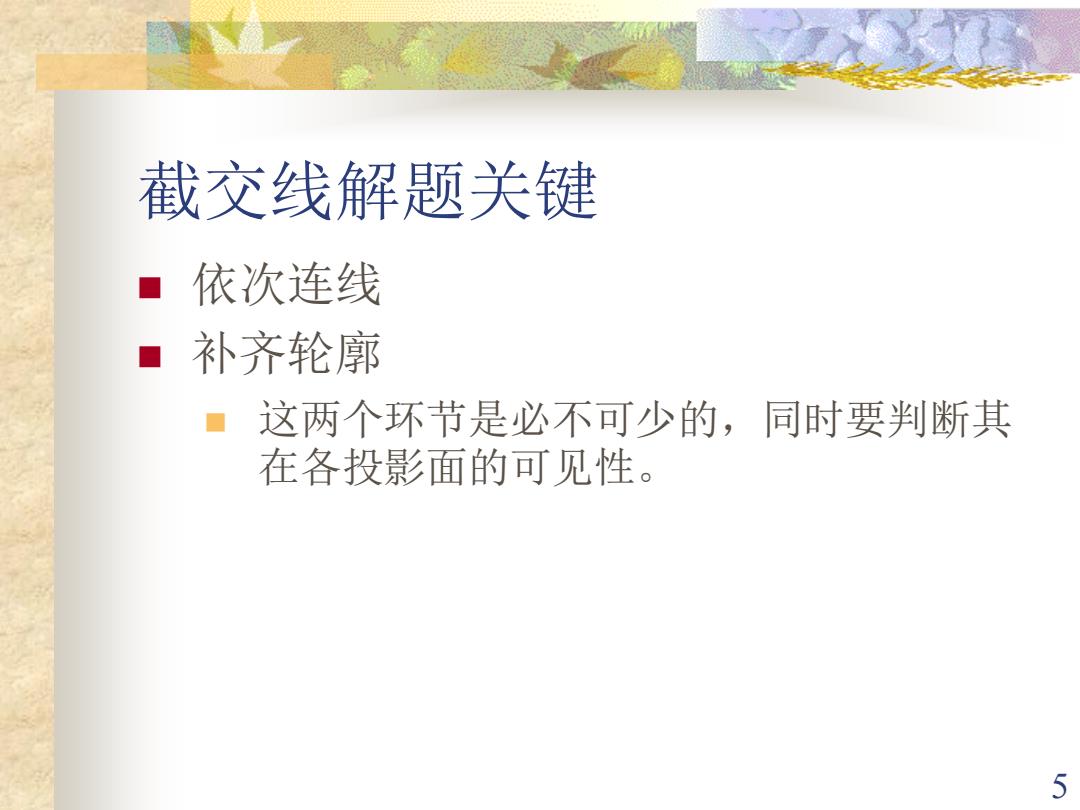

截交线解题关键 ■依次连线 ■补齐轮廓 这两个环节是必不可少的，同时要判断其 在各投影面的可见性。 5
2017/4/17 5 截交线解题关键 依次连线 补齐轮廓 这两个环节是必不可少的，同时要判断其 在各投影面的可见性
